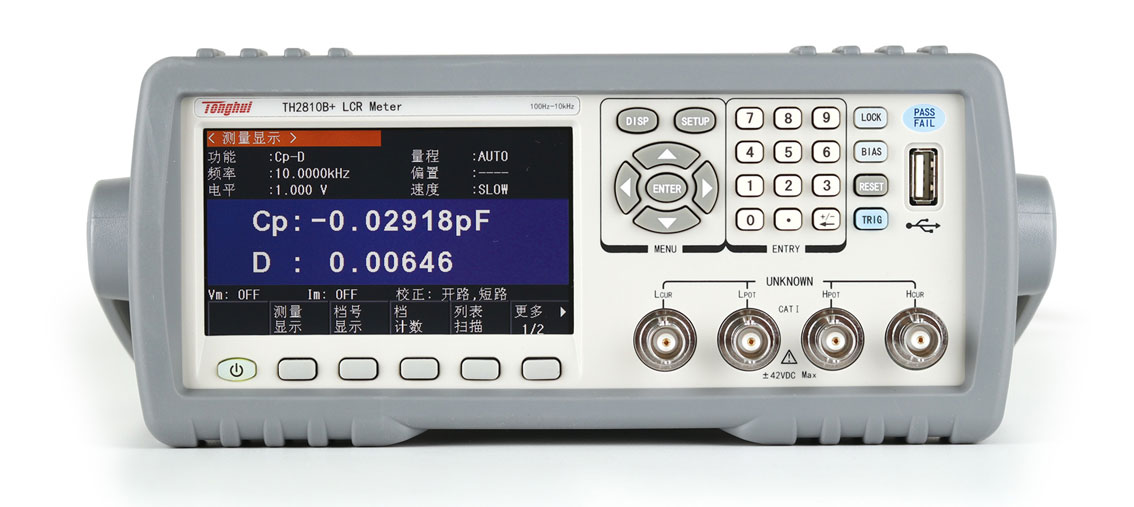

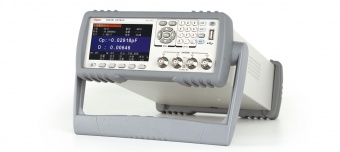

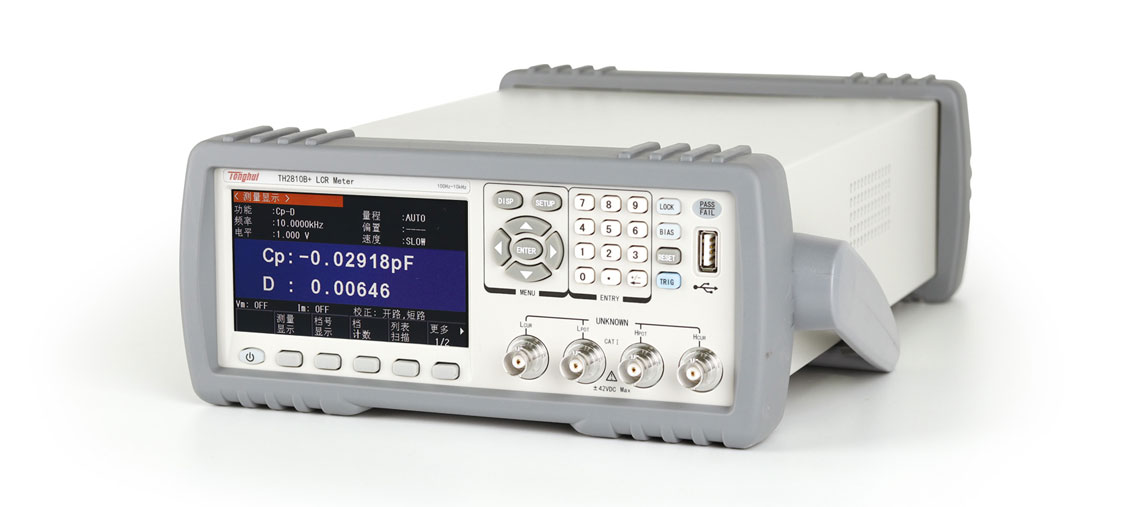

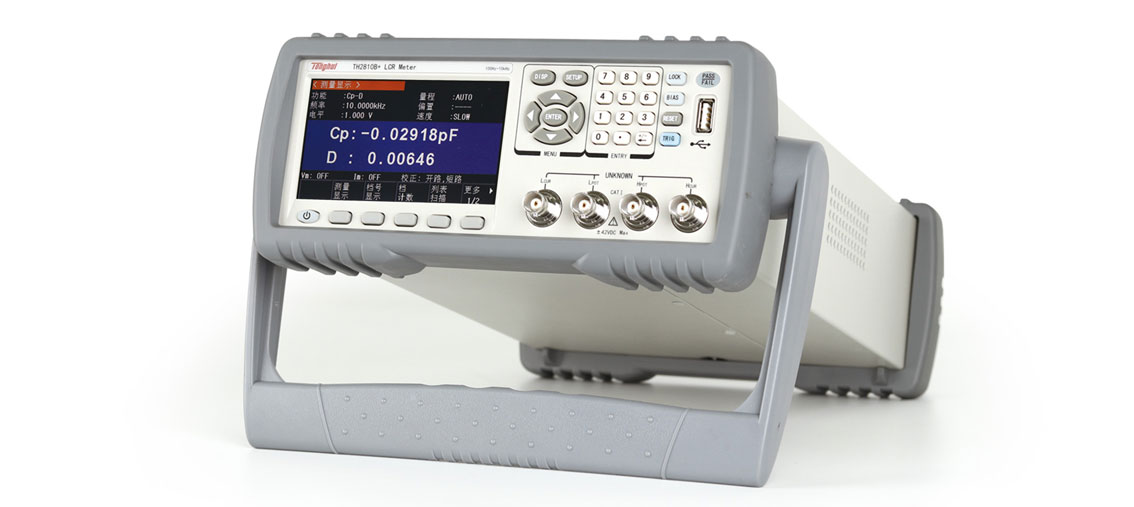

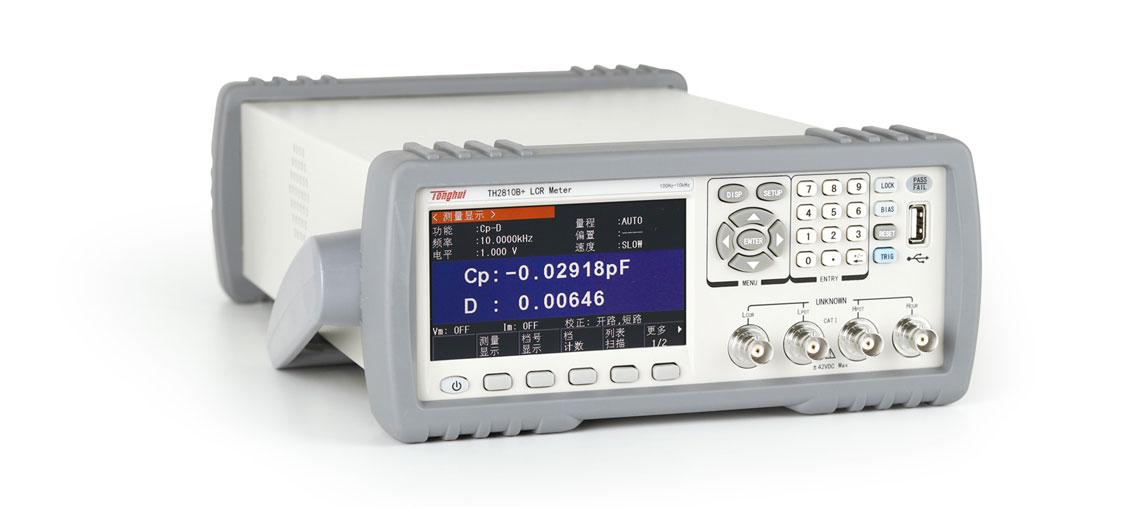

Измеритель LCR TH2810B плюс

Измеритель LCR TH2810B плюс:

■ Пассивные компоненты:

  Оценка параметров импеданса конденсаторов, катушек индуктивности,
  Сердечники, резисторы, пьезоэлектрические устройства, трансформаторы, компоненты микросхем и сетевые компоненты

■ Другие компоненты:

   Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов и т. д.

Технические параметры:

Модель	TH2810B+
Базовая точность	0,1%
Тестовая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц
Параметры теста	L, C, R, Z|, D, Q, X, θd, θr, Vm, Im, △%
В/И монитор	да
Уровень тестового сигнала переменного тока	0,1 В среднеквадратичного значения, 0,3 В среднеквадратичного значения, 1 В среднеквадратичного значения
Внутреннее сопротивление источника сигнала	10 Ом, 100 Ом
Конфигурация тестового терминала	5-контактный
Тестовая скорость (мс/время)	Быстро: 19 мс; Средний: 83 мс; Медленно: 333 мсF≤120 Гц Быстро: 4XT+3 мс
Нулевая очистка	Открыть, Коротко, Загрузить
Просмотр списка	развертка списка по 10 пунктам; Каждая точка сканирования может быть индивидуально отсортирована, поддерживает многочастотную комбинированную тестовую сортировку; Тест сканирования частоты и напряжения переменного тока
Эквивалентная схема	Серия, Параллельный
Режим диапазона	АВТОУДЕРЖАНИЕ
Режим триггера	Внутренний, Внешний, Ручной, Шина
Среднее время	1-255
Арифметическая операция	Прямое чтение, △ABS,△%
Задерживать	Задержка срабатывания, ступенчатая задержка: 0—60 000 с, шаг 1 мс
Общие функции	Серийный, параллельный эквивалентный режим, калибровка: обрыв цепи, короткое замыкание, выбор диапазона: автоматический, ручной, режим запуска: INT, MAN,EXT, BUS, функция блокировки клавиатуры
компаратор	сортировка по 10 ячейкам, BIN1-BIN9, NG, AUX; Функция подсчета бункеров PASS, FALL Светодиодный дисплей на передней панели
Энергонезависимое хранилище	100 наборов файлов настроек прибора LCRZ, 10 результатов испытаний
Внешний USB-накопитель	Файл настроек прибора, файл данных CSV
