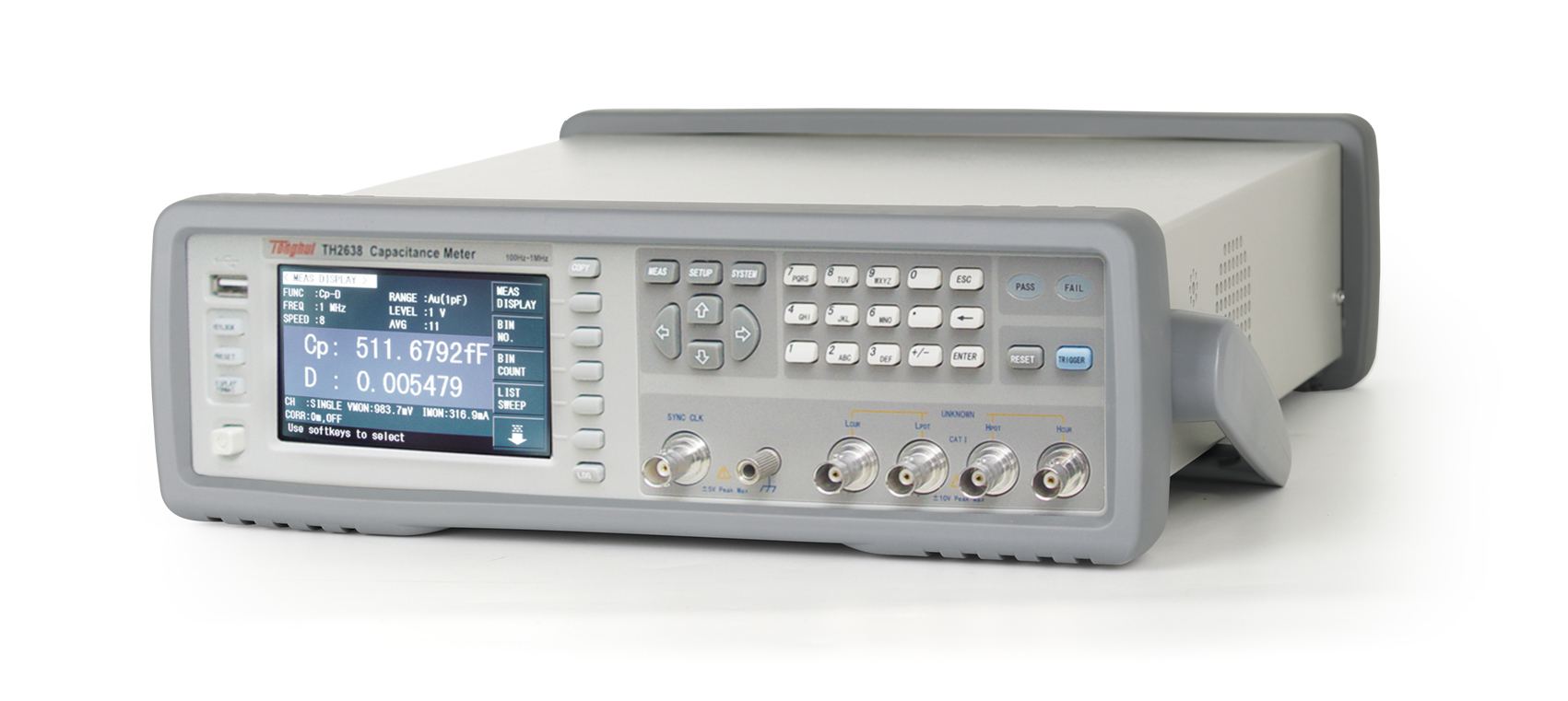

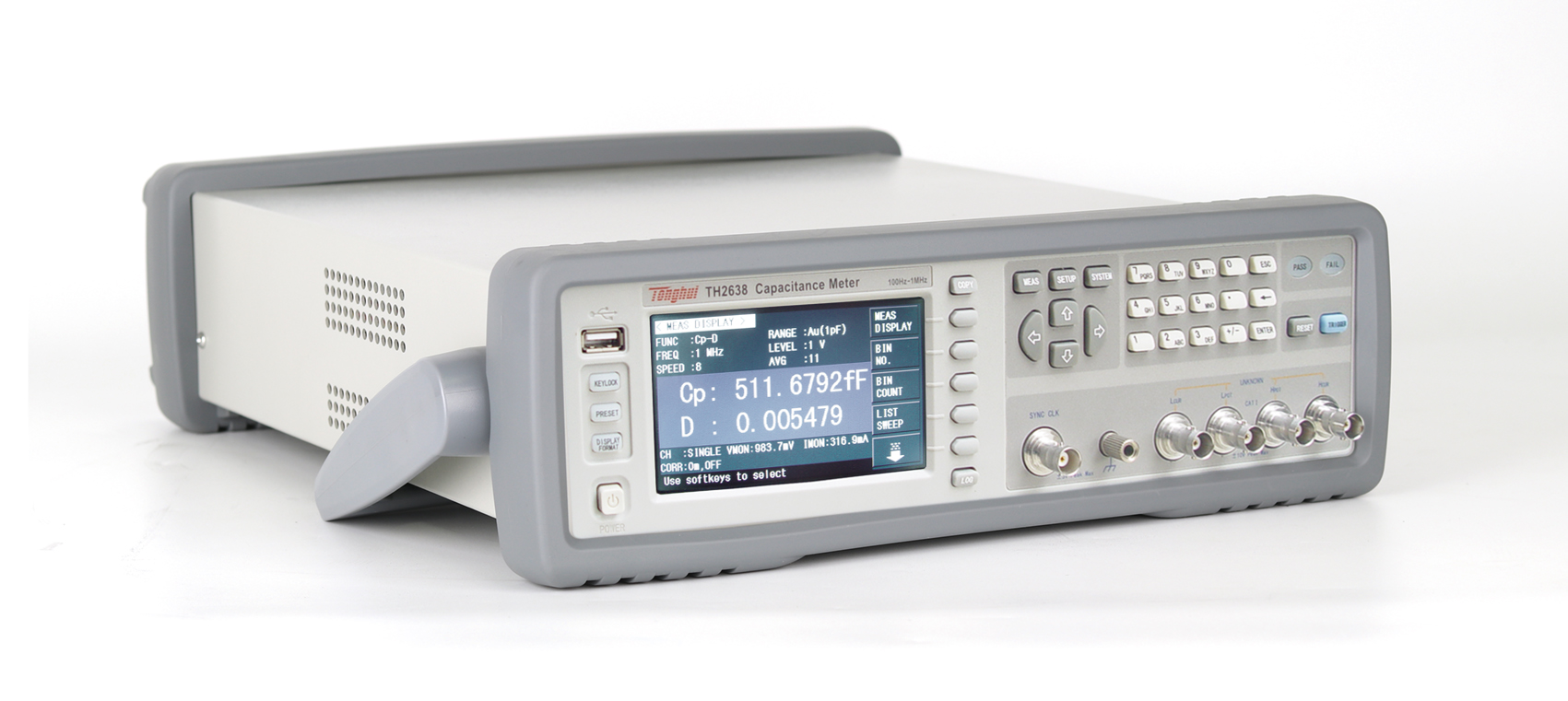

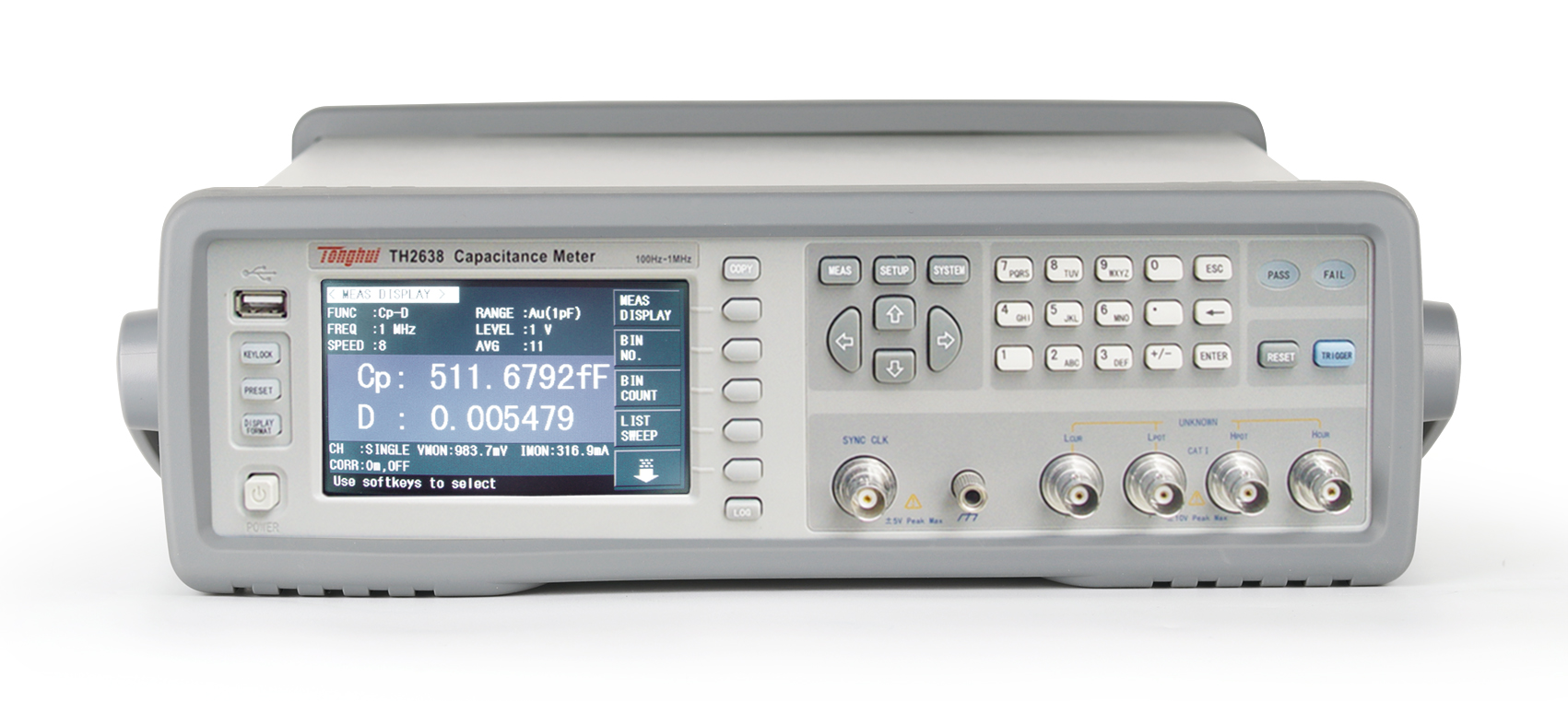

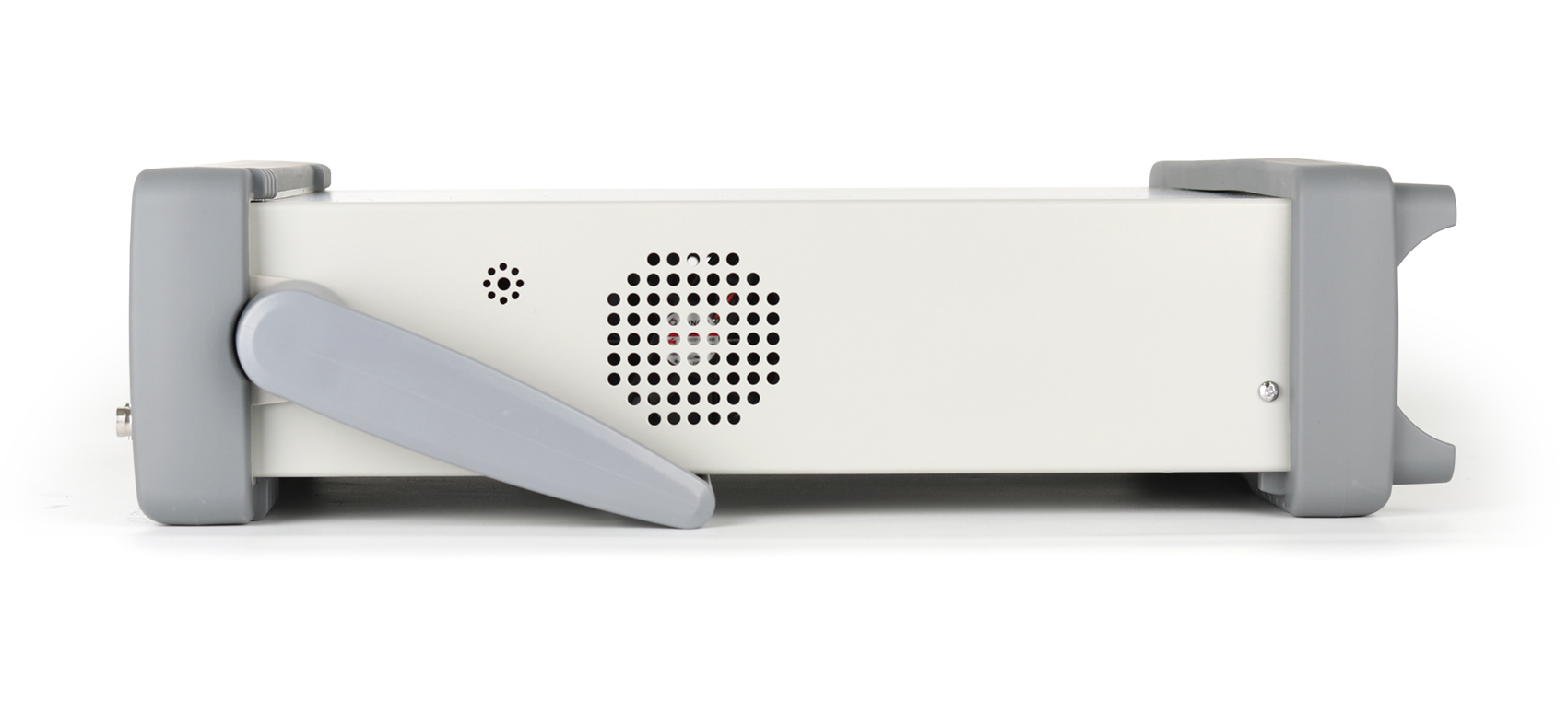

Прецизионный измеритель емкости TH2638

Серия TH2638 представляет собой новый прецизионный измеритель емкости с более высокой частотой измерения. Благодаря небольшому размеру и портативному внешнему виду его удобно использовать на полках. С базовой точностью ±0,07%, точностью потерь 0,0005, тестовой частотой до 1 МГц, 4,3-дюймовым ЖК-экраном, серия TH2638 проста в эксплуатации и обеспечивает быстрое и надежное испытание для производства керамических конденсаторов. Кроме того, он может тестировать все виды конденсаторов от низкого до высокого значения. Результаты тестирования одного конденсатора достаточно стабильны и точны, даже для конденсаторов с меньшей емкостью. Тестер совместим с набором команд SCPI и сконфигурирован с интерфейсом манипулятора и сканера, интерфейс сканера может сканировать калибровку ошибок обрыва/короткого замыкания/нагрузки в каждом канале, максимум 256 каналов. На низкой частоте, есть функция компенсации уровня сигнала. Когда импеданс очень мал, внутреннее сопротивление в источнике сигнала и тестовом кабеле приведет к тому, что напряжение на клемме тестируемого устройства будет ниже установленного диапазона, тогда эта функция отрегулирует уровень до установленного диапазона.

Существует дополнительная функция проверки на отсутствие контакта , особенно для производственных линий, которая может обнаружить неисправный  контакт между тестируемыми устройствами с помощью тестера, и для выполнения этой операции не требуется дополнительное время  . Он сохраняет ту же функцию источника сигнала  , что и реальный тест, где есть реальный тест, тестовый сигнал может  быть сгенерирован в тестируемом устройстве, и нет никакого тестового сигнала при  подключении и отключении тестируемого устройства, таким образом, это уменьшит повреждение тестируемого устройства  . приспособление или контрольная точка при наличии большого тока в неисправном  контакте. Тестовая частота составляет 1 МГц, тестовую частоту  можно установить относительно (значение смещения составляет ± 1%, ± 2%). При тестировании конденсаторов массива  эта функция может устранить шум между соседними клеммами. и уменьшить разницу результатов испытаний. Есть коробка подачи с  тестером, поэтому пользователь может установить 9 коробок на основе результатов CD/Q/R/ Q, чтобы определить годные и неудачные продукты, а затем поместить их в разные  коробки.

Технические параметры:

Модель		TH2638
Параметры теста		Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs
Тестовый сигнал
Частота	Допустимая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 1 МГц ± 1%, 1 МГц ± 2%
	Точность	±0,02%
Уровень	Спектр	0,1 В-1 В
	разрешение	0,01 В
	Точность	±5%
Режим вывода		Непрерывный или синхронный
Задержка источника сигнала	Спектр	0-1с
	разрешение	0,1 мс
Компенсация уровня сигнала	100/120 Гц	Диапазон 220 мкФ, 470 мкФ, 1 мФ
	1 кГц	Диапазон 22 мкФ, 47 мкФ, 100 мкФ
