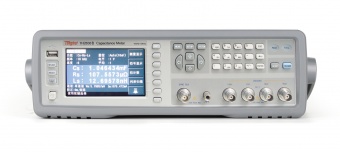

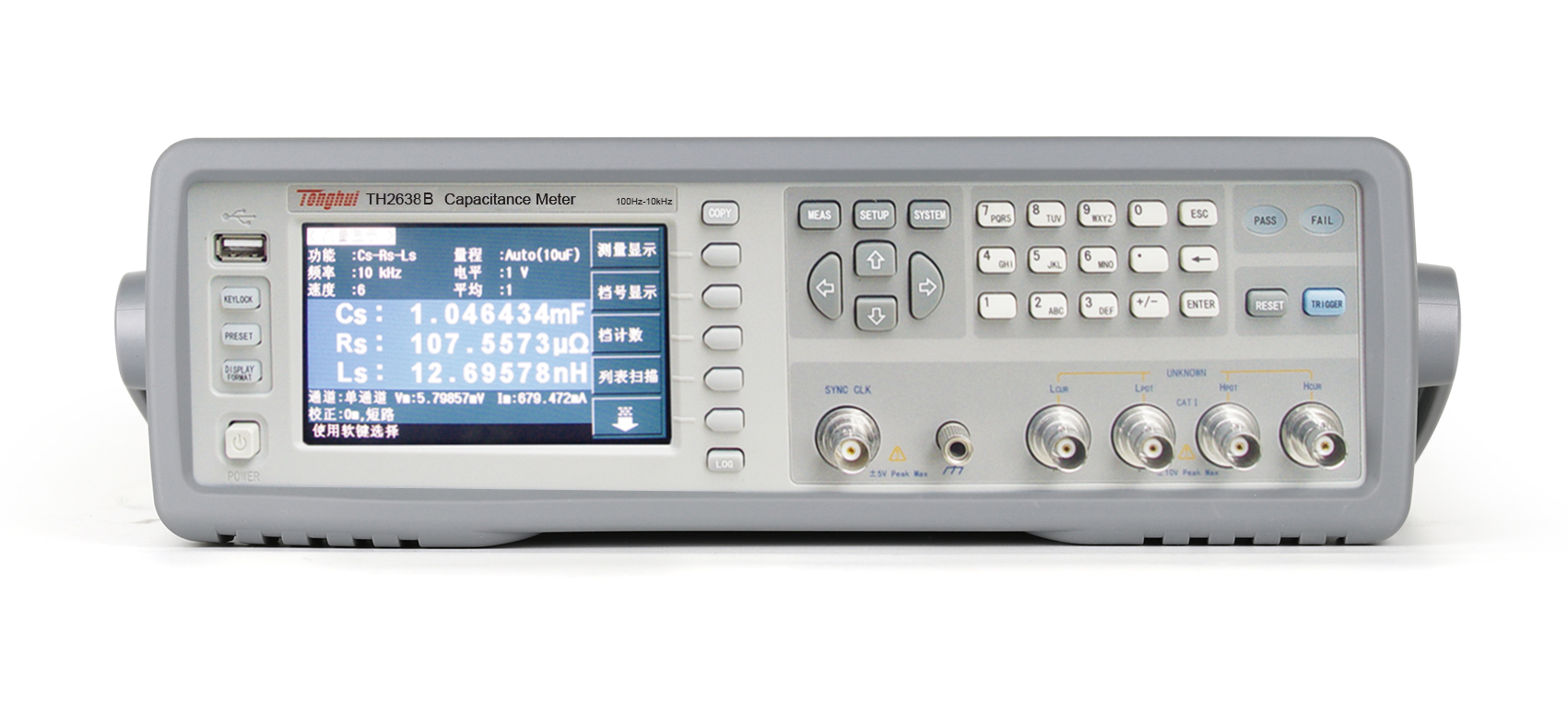

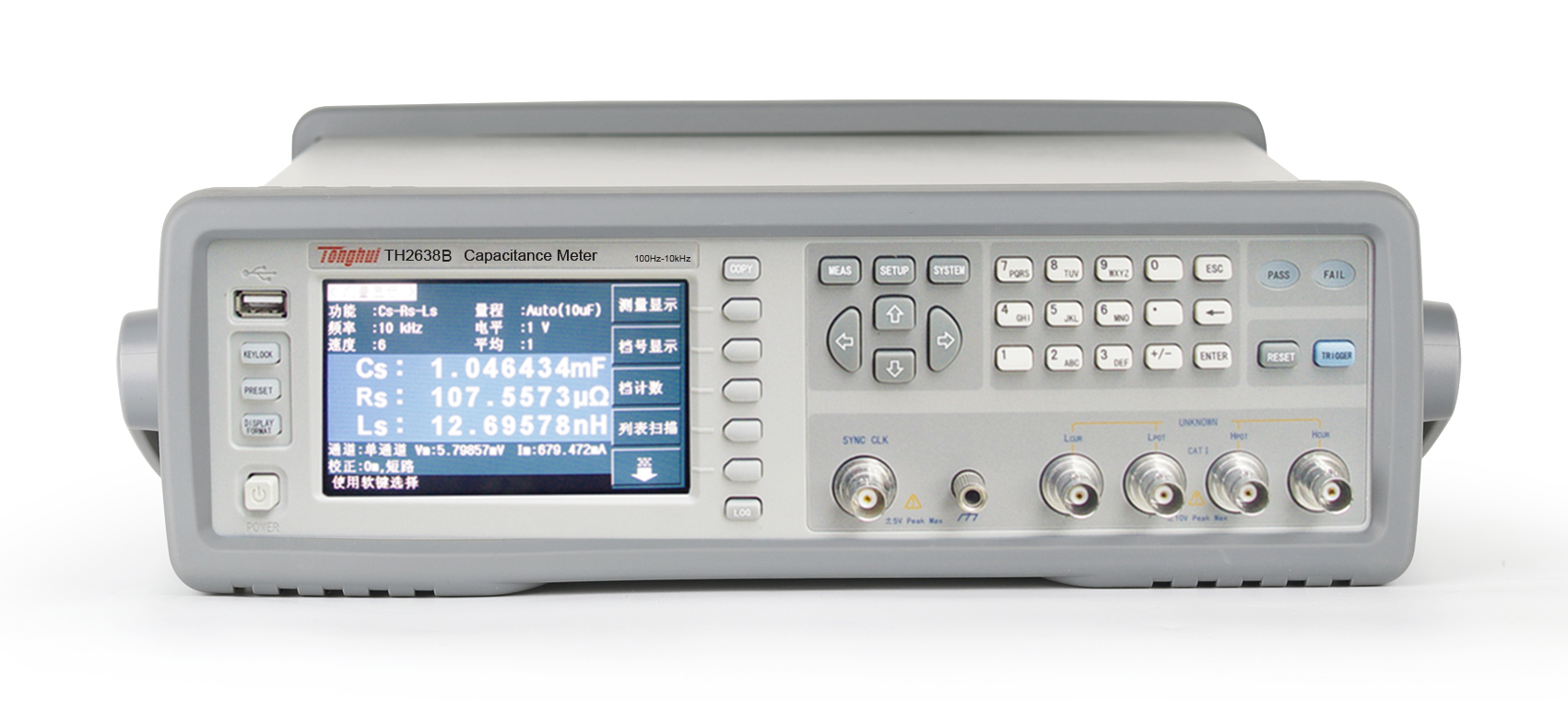

Прецизионный измеритель емкости TH2638B

Серия TH2638 представляет собой новый прецизионный измеритель емкости с более высокой частотой измерения. Благодаря небольшому размеру и портативному внешнему виду его удобно использовать на полках. С базовой точностью ±0,07%, точностью потерь 0,0005, тестовой частотой до 1 МГц, 4,3-дюймовым ЖК-экраном, серия TH2638 проста в эксплуатации и обеспечивает быстрое и надежное испытание для производства керамических конденсаторов. Кроме того, он может тестировать все виды конденсаторов от низкого до высокого значения. Результаты тестирования одного конденсатора достаточно стабильны и точны, даже для конденсаторов с меньшей емкостью. Тестер совместим с набором команд SCPI и сконфигурирован с интерфейсом манипулятора и сканера, интерфейс сканера может сканировать калибровку ошибок обрыва/короткого замыкания/нагрузки в каждом канале, максимум 256 каналов. На низкой частоте, есть функция компенсации уровня сигнала. Когда импеданс очень мал, внутреннее сопротивление в источнике сигнала и тестовом кабеле приведет к тому, что напряжение на клемме тестируемого устройства будет ниже установленного диапазона, тогда эта функция отрегулирует уровень до установленного диапазона.

Существует дополнительная функция проверки на отсутствие контакта , особенно для производственных линий, которая может обнаружить неисправный  контакт между тестируемыми устройствами с помощью тестера, и для выполнения этой операции не требуется дополнительное время  . Он сохраняет ту же функцию источника сигнала  , что и реальный тест, где есть реальный тест, тестовый сигнал может  быть сгенерирован в тестируемом устройстве, и нет никакого тестового сигнала при  подключении и отключении тестируемого устройства, таким образом, это уменьшит повреждение тестируемого устройства  . приспособление или контрольная точка при наличии большого тока в неисправном  контакте. Тестовая частота составляет 1 МГц, тестовую частоту  можно установить относительно (значение смещения составляет ± 1%, ± 2%). При тестировании конденсаторов массива  эта функция может устранить шум между соседними клеммами. и уменьшить разницу результатов испытаний. Есть коробка подачи с  тестером, поэтому пользователь может установить 9 коробок на основе результатов CD/Q/R/ Q, чтобы определить годные и неудачные продукты, а затем поместить их в разные  коробки.

Технические характеристики:

Модель	TH2638B
Параметры теста	Cp-D, Cp-Q, Cp-Rp, Cp-G, Cs-D, Cs-Q, Cs-Rs, Cs-Rs-Ls
Отображать	4,3 TFT LCD, 480*272.
Базовая точность измерения	С: 0,07%, Д: ±0,0005
Тестовая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц
Уровень сигнала переменного тока	0,1–1 В, разрешение: 0,001 В
Выходное сопротивление источника сигнала	0,3 Ом, 1,5 Ом, 10 Ом, настраивается автоматически в зависимости от импеданса
Тест скорости	2,3 мс, 2,5 мс, 3 мс, 3,3 мс, 10 мс.
Распределение диапазона тестовой емкости	1 пФ, 2,2 пФ, 4,7 пФ, 10 пФ, 22 пФ, 47 пФ, 100 пФ, 220 пФ, 470 пФ, 1 нФ, 2,2 нФ, 4,7 нФ, 10 нФ, 22 нФ, 47 нФ, 100 нФ, 220 нФ, 470 нФ, 1 мкФ, 4,2 мкФ 22 мкФ, 47 мкФ, 100 мкФ, 220 мкФ, 470 мкФ, 1 мФ.
Просмотр списка	10 баллов, параметр развертки: тестовая частота, переменное напряжение
Общие функции	Последовательный и параллельный эквивалентный режим, длина тестового кабеля: 0/1 м, среднее значение: 1-255 раз, калибровка: обрыв цепи, короткое замыкание, нагрузка, функция ALC, выбор диапазона: автоматический, ручной, режим запуска: INT, MAN, EXT, BUS, задержка срабатывания: 0-999 с, функция блокировки клавиатуры.
Уникальная функция	Функция проверки контактов, функция источника синхронного сигнала, функция смещения частоты (TH2638), низкое выходное сопротивление Cs-Rs-Ls (TH2638A), функция компенсации напряжения, функция скриншота одной клавиши, функция записи одной клавиши.
Компаратор	Сортировка по 11 ячейкам, индикация PASS/FAIL, функция подсчета ячеек.
Место хранения	40 наборов встроенных тестовых настроек, USB: 40 наборов файлов настроек, файл данных GIF и CSV.

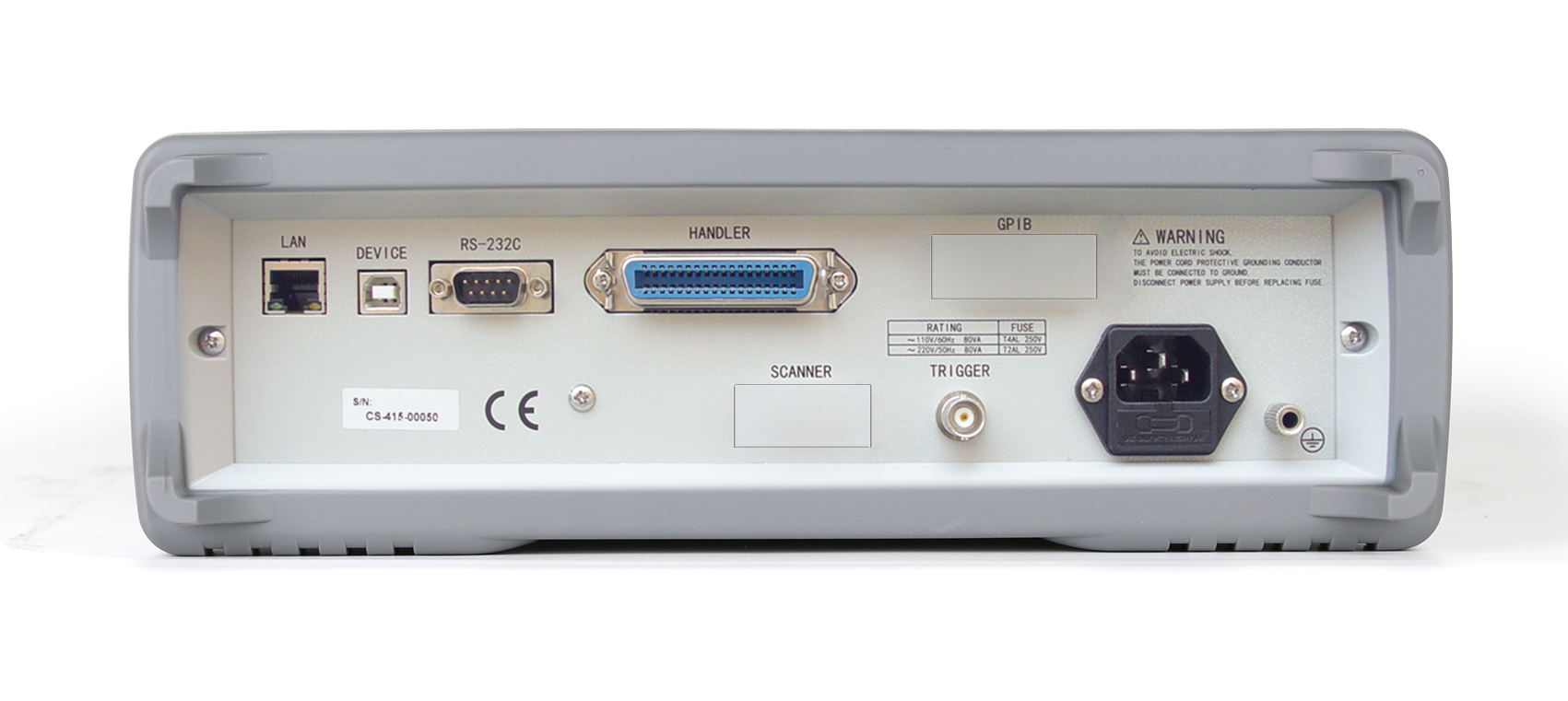

Интерфейс	RS232C, LAN, USBCDC, ОБРАЩАТЕЛЬ.
