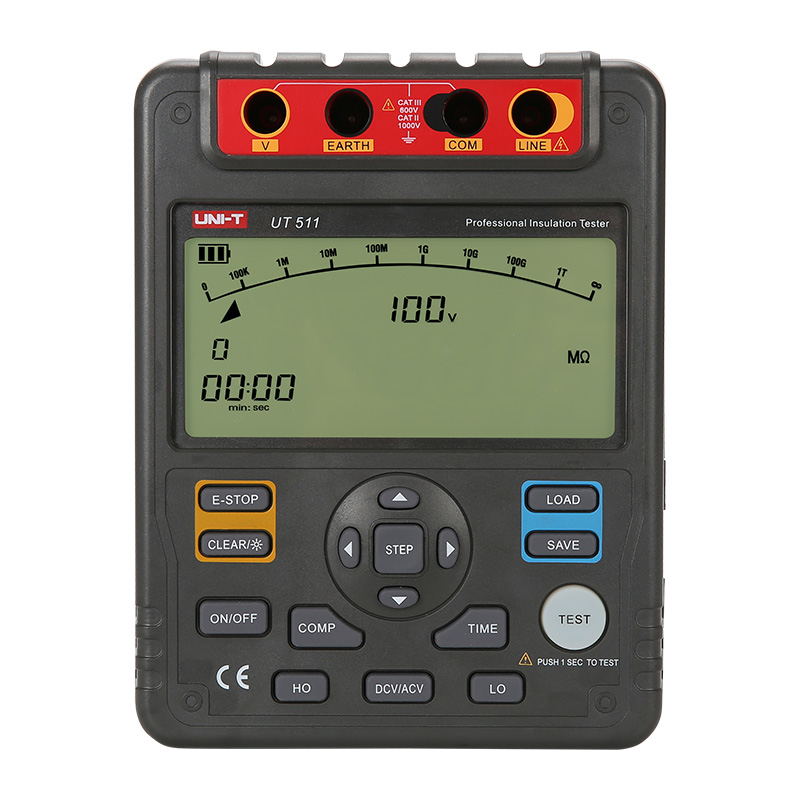

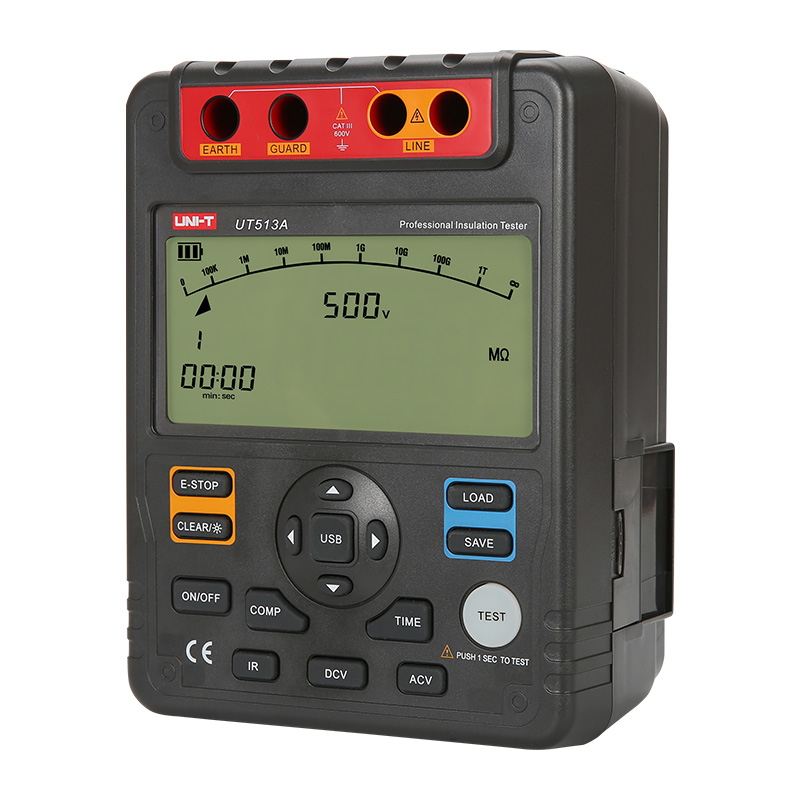

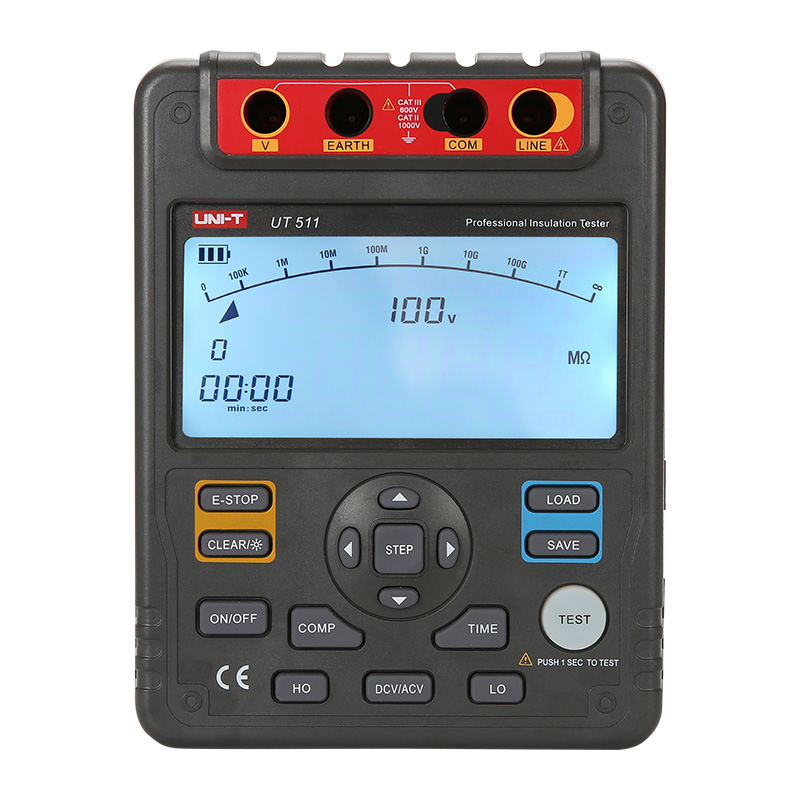

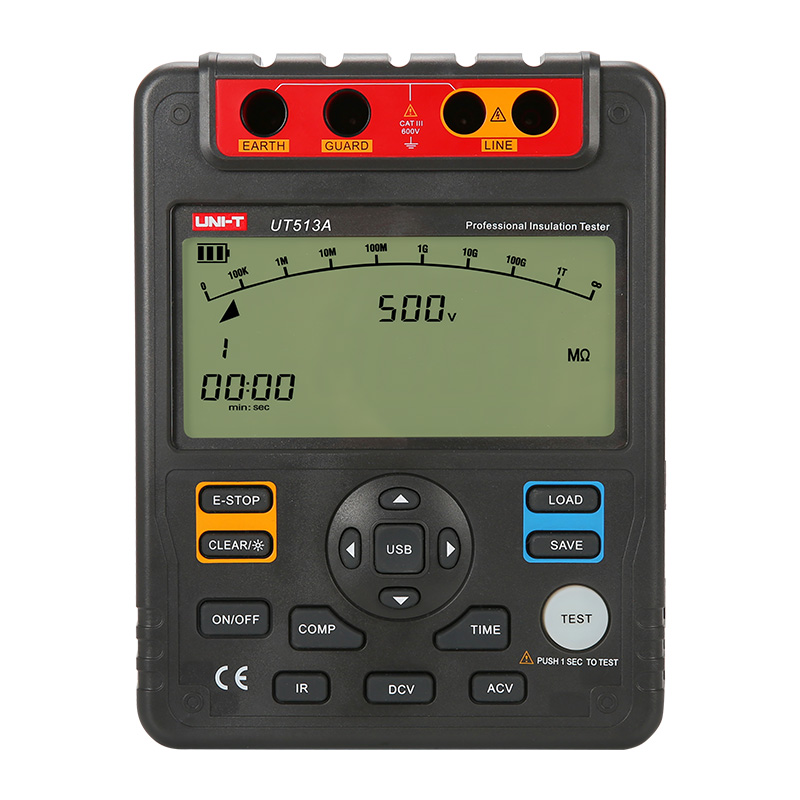

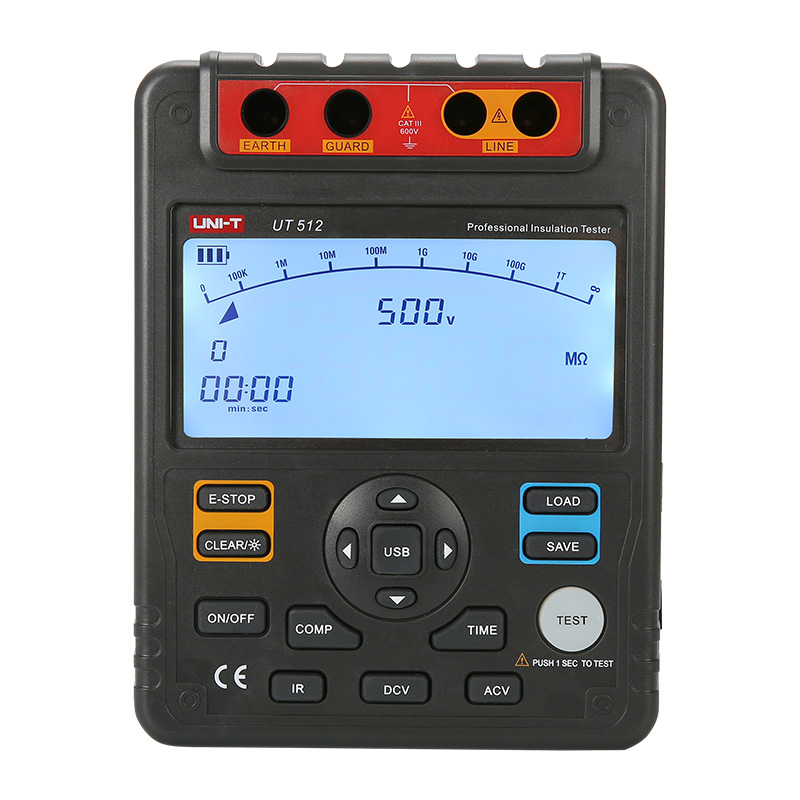

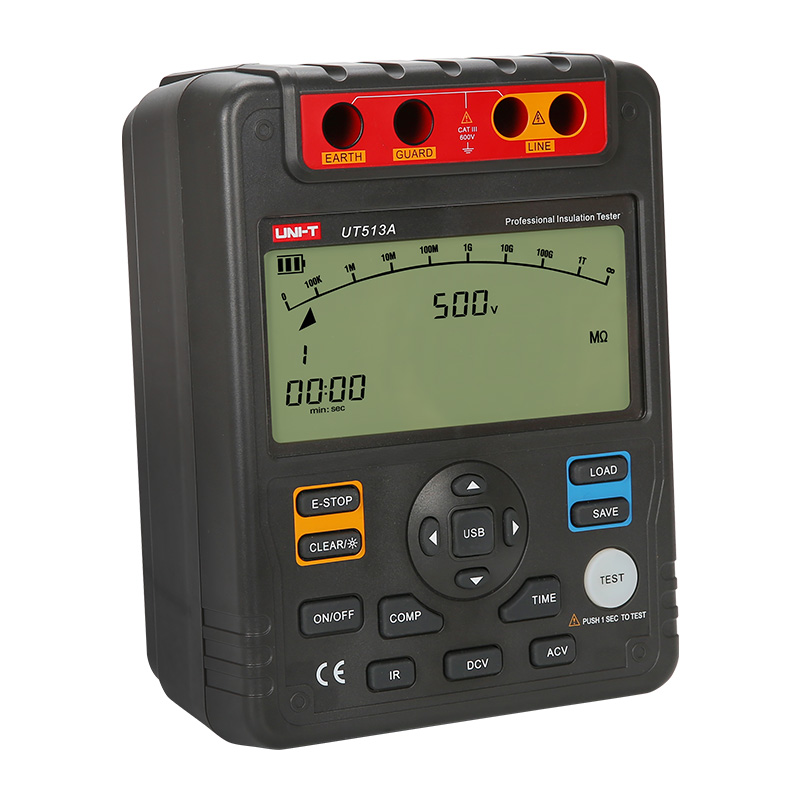

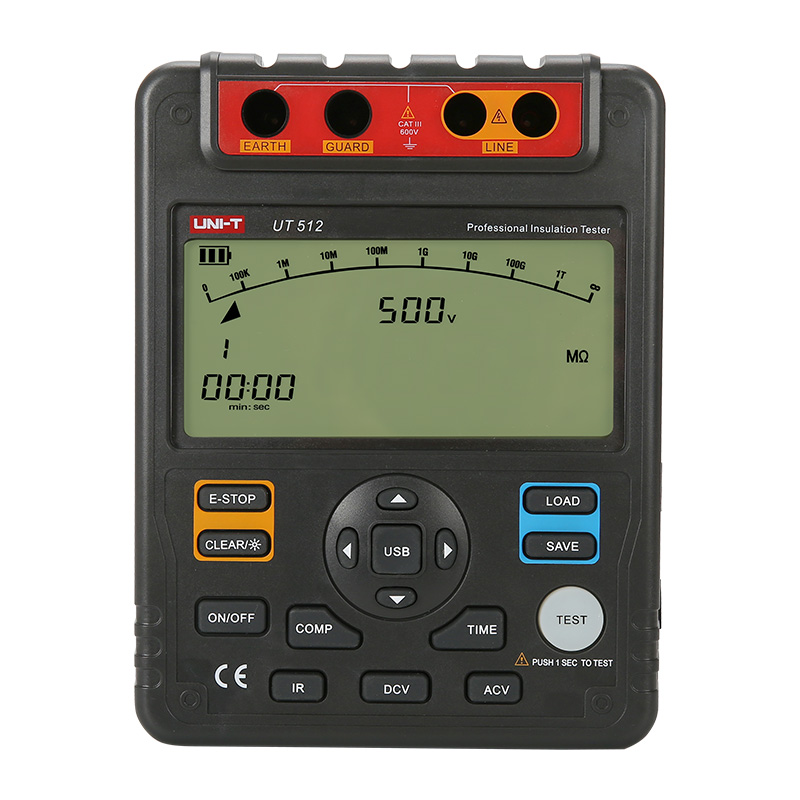

Тестер сопротивления изоляции UNI-T UT513A (UT511 UT512)

Тестеры UNI-T серии UT510 могут измерять сопротивление изоляции больших трансформаторов, генераторов, высоковольтных двигателей и т. д. Тестеры серии UT510 также могут измерять PI, DAR и другие важные характеристики. Измеренные данные затем можно анализировать с помощью программного обеспечения ПК. UT513A может выдавать испытательное напряжение до 5 кВ.

Модели серии: UT511, UT512, UT513A

● Большой дисплей 9999 с 30-сегментной аналоговой гистограммой
● Измерения PI/DAR
● Сравнение, верхние и нижние предельные функции
● Режим непрерывного измерения
● Автоматическое выключение
● Хранение данных на 18 групп
● Подсветка
● Автоматическая разрядка тока и сигнализация высокого выходного напряжения
● Режим измерения времени, автоматическое измерение в течение 15 минут
● Индикация низкого заряда батареи и превышения диапазона

Технические характеристики

Specifications		Range	UT511	UT512	UT513A
Insulation resistance (Ω)	Test voltages	100V~1000V	0%~10%
		500V~2500V		0%~20%
		500V~5000V			0%~20%
	100V	0.1MΩ~500MΩ	±(3%+5)
	250V	0.5MΩ~2GΩ	±(3%+5)
	500V	1MΩ~4GΩ	±(3%+5)
		0.5MΩ~5GΩ		±(3%+5)
		0.5MΩ~20GΩ			±(3%+5)
	1000V	2MΩ~10GΩ	±(3%+5)	±(3%+5)
		1MΩ~40GΩ			±(3%+5)
	1500V	5MΩ~20GΩ		±(3%+5)
	2500V	2.5MΩ~100GΩ			±(3%+5)
		10MΩ~100GΩ		±(3%+5)
	5000V	5MΩ~1000GΩ			±(3%+5)
DC voltage (V)	1000V		±(2%+3)
	600V			±(2%+5)	±(2%+3)
AC voltage (V)	750V		±(2%+3)
	600V			±(2%+5)	±(2%+3)
Short-circuit current			<2mA	<1.8mA	>3mA
Low resistance (Ω)	0.1Ω~999.9Ω		±(1%+3)
Features
Auto range/Auto power off			√	√	√
Test voltage secondary display					√
Low battery indication			√	√	√
Data storage			18	18	18
Comparison measurement			√	√	√
Polarization index (PI)			√	√	√
Dielectric absorption ratio (DAR)			√	√	√
USB interface				√	√
Analog bar graph			30	30	30
LCD backlight			√	√	√
Over-range warning			√	√	√
High voltage indication			√	√	√
Timing measurement	Around 30 minutes		√
	Around 15 minutes			√	√
Meets IEC 61557	UT513A: 61557-1:2007; 61557-2:2007
General Characteristics
Power	1.5V battery (LR14) x 8
Display	123mm x 58mm
Product color	Red and grey
Product net weight	UT511: 1.2kg; UT512: 1.8kg; UT513A: 2kg
Product size	202mm x 155mm x 94mm
Standard accessories	2pcs of one plug test lead to one alligator clip (black and green), 1pcs of two plugs test lead to one alligator clip (red), batteries, USB  cable (UT512/UT513A), PC software CD (UT512/UT513A), power adaptor (UT512/UT513A)
Standard individual packing	Gift box, tool box, English manual
Standard quantity per carton	4pcs
Standard carton measurement	505mm x 345mm x 345mm
Standard carton gross weight	UT511: 13.4kg; UT512: 15.9kg; UT513A: 18.9kg
Optional accessories	Power adaptor (UT511)
