Мегаомметр Е6-40

Мегаомметры Е6-40 предназначены для измерений сопротивления изоляции, а также диагностики состояния изоляции электрических цепей и оборудования не находящихся под напряжением. Принцип действия мегаомметра основан на измерении тока, протекающего через измеряемое сопротивление при приложении испытательного напряжения постоянного тока. Испытательное напряжение формируется импульсным повышающим преобразователем из напряжения батарей питания. Работа Е6-40 осуществляется под управлением встроенного программного обеспечения, которое отдельно от прибора не функционирует.

Особенности мегаомметра Е6-40

• Широкий диапазон испытательных напряжений от 100 В до 2,5 кВ.
• Класс точности 2.5.
• Диапазон измерения от 1 кОм до 1 Том.

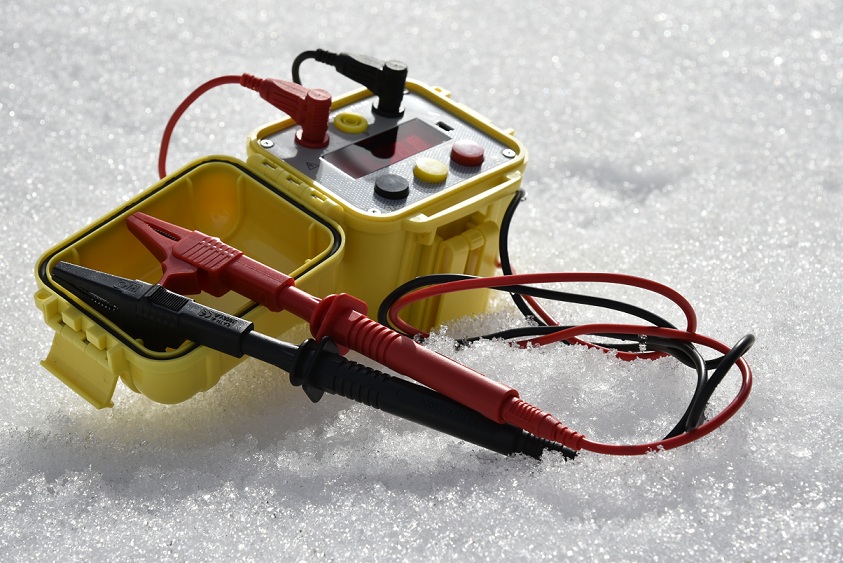

• Расширенный температурный диапазон от –30 до +50 °С.
• Степень защиты IP67.
• Позволяет проводить все виды испытаний прописанных ПУЭ с применением мегаомметров.
• Зарядное устройство с распространённым разъёмом USB Type-C.

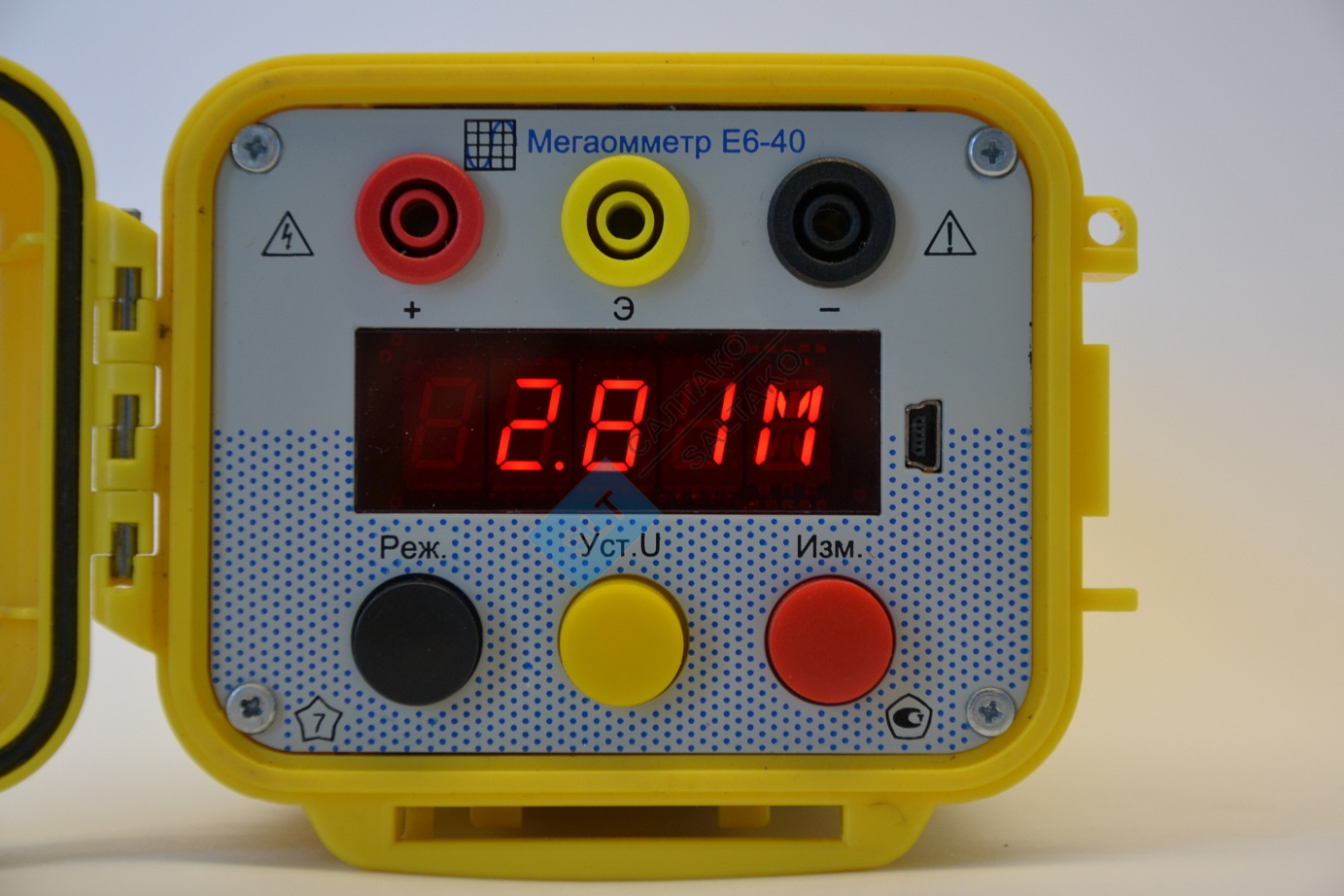

• Светодиодный индикатор обеспечивает высокую яркость и контрастность изображения.
• Количество измерений от полностью заряженного аккумулятора не менее 1000.
• Нажатие кнопок на панели выразительно ощущаются даже в перчатках, в отличие от плёночных и сенсорных.
• Ударопрочный корпус прибора позволяет лишний раз не задумываться о сохранности прибора, так как выдерживает значительные механические нагрузки.

Технические характеристики мегаомметра Е6-40

Основные параметры

Параметр	Е6-40
Диапазон измерения сопротивления	от 1,000 кОм до 1000 ГОм
Класс точности	2.5
Диапазон измерения внешнего напряжения переменного тока	от 40 до 700 В.
Измерение коэффициента абсорбции и поляризации	есть
Установка номинального испытательного напряжения	100, 250, 500, 1000 и 2500 В
Тип индикатора	светодиодный буквенно-цифровой
Масса мегаомметра не более, кг	1,1
Габаритные размеры не более, мм	195х120х95

Метрологические характеристики

Номинальное испытательное напряжение, В	Поддиапазон измерения сопротивления	Пределы допускаемой основной относительной погрешности, %
100, 250, 500, 1000, 2500	от 1,000 кОм до 99,99 кОм	±[2,5+0,8*((Rk /Rx )-1)]
	от 100,0 кОм до 999,9 кОм	±2,5
250, 500, 1000, 2500	от 1,000 ГОм до 10,00 ГОм включ.	±4
100	от 1,000 Гом до 40,00 ГОм	±10
250	от 10,00 Гом до 100,0 ГОм
500	от 10,00 Гом до 200,0 ГОм
1000	от 10,00 Гом до 400,0 ГОм
2500	от 10,00 Гом до 1000,0 ГОм

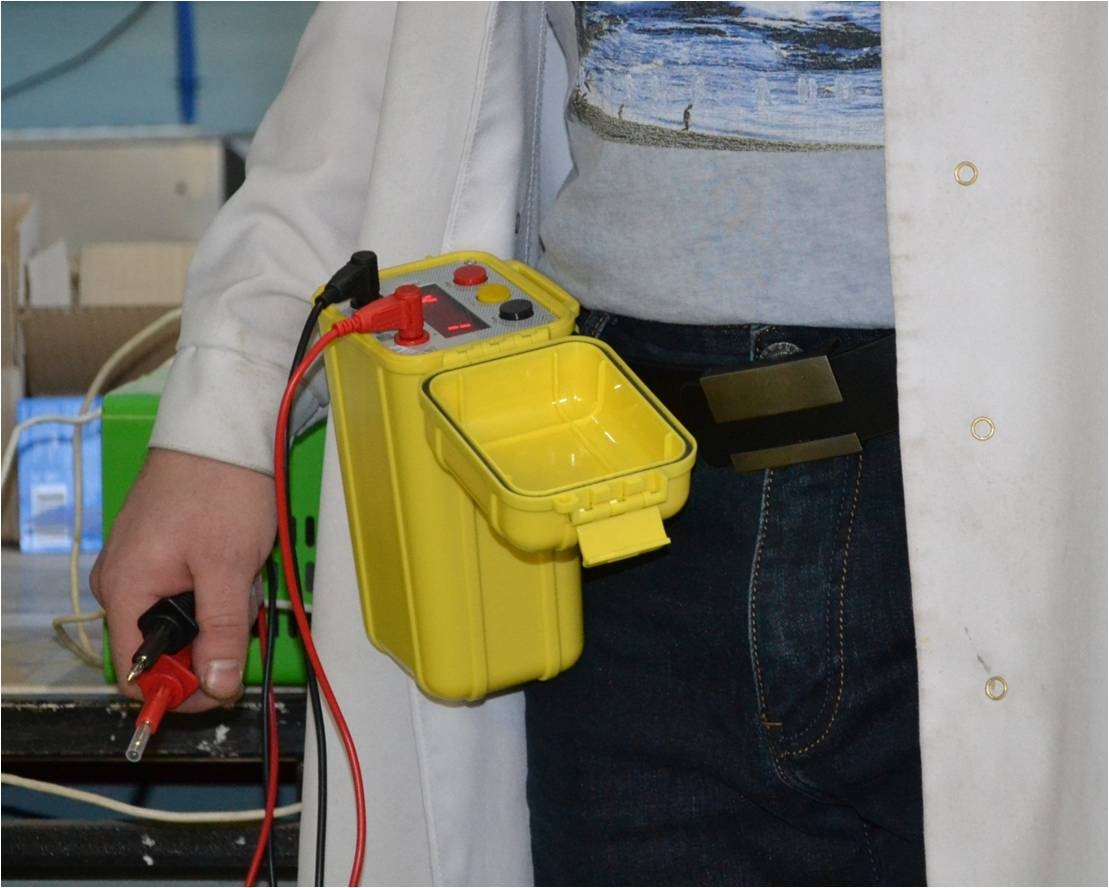

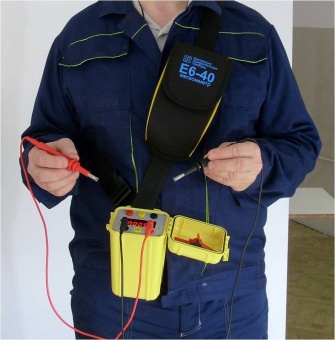

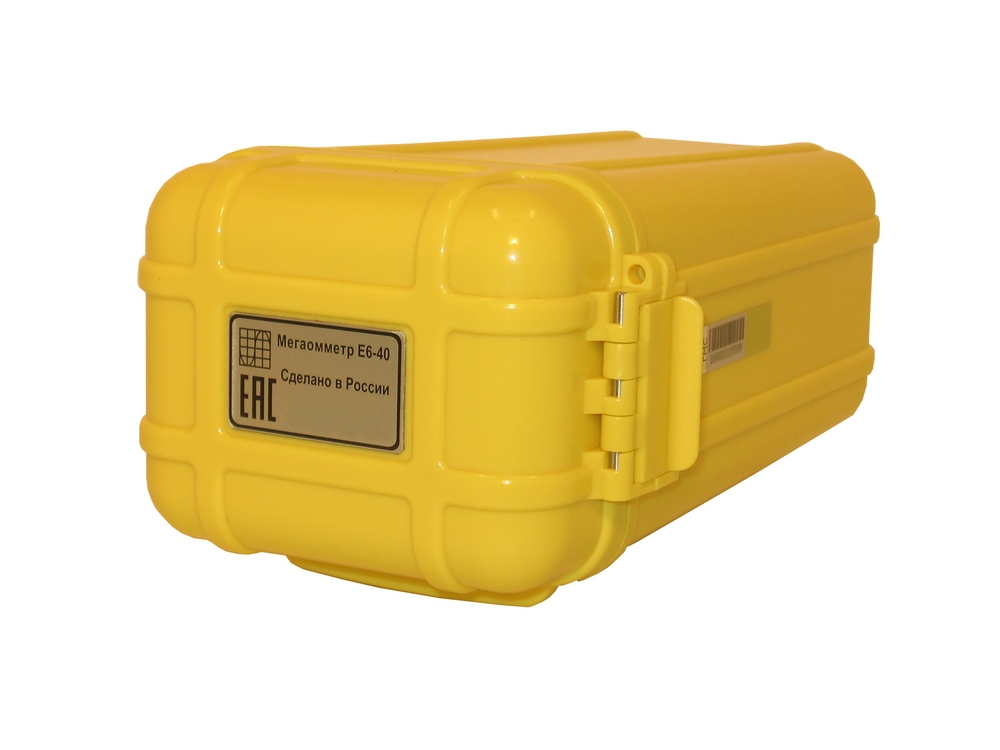

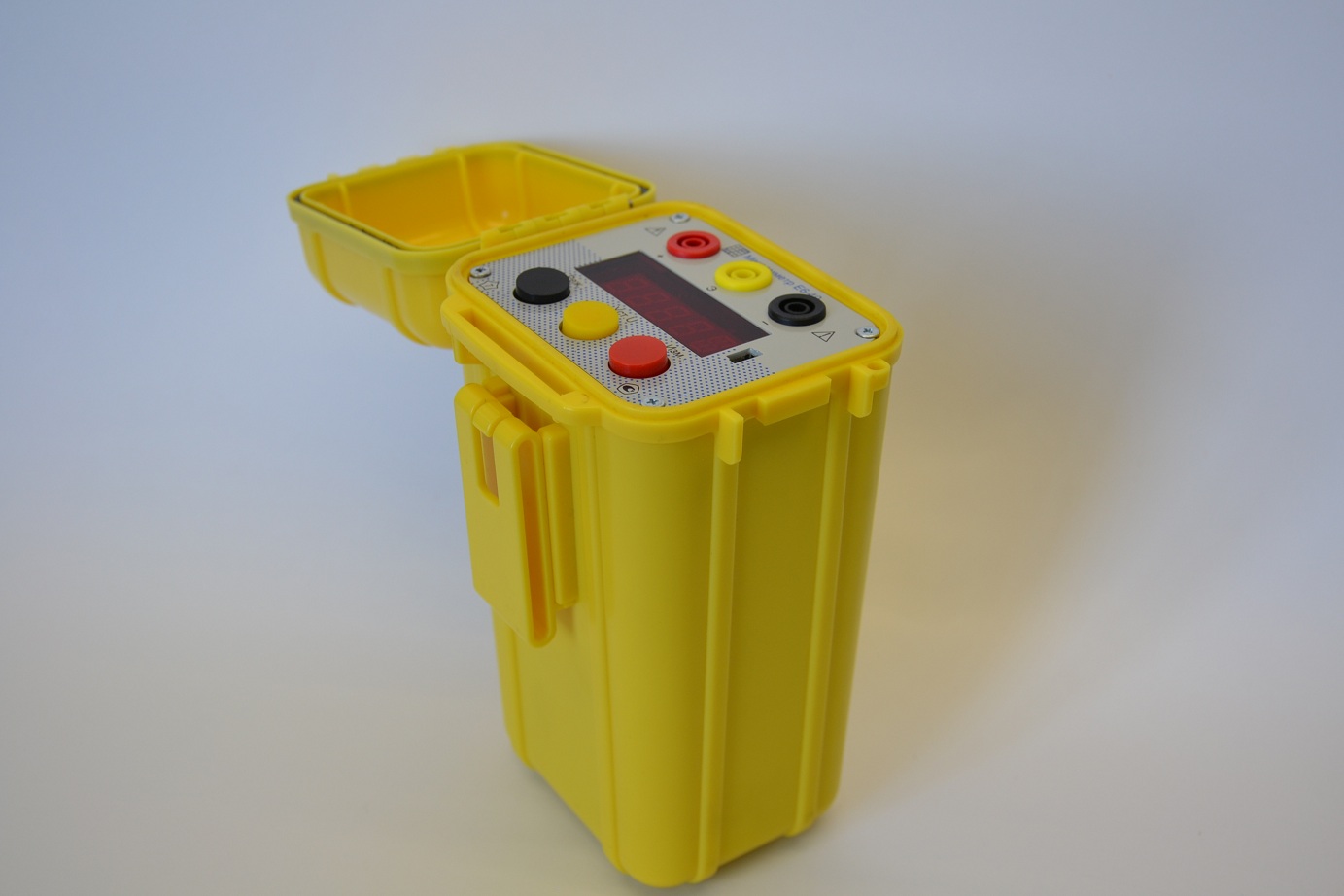

Мегаомметр Е6-40 является переносным прибором. Выполнен в ударопрочном корпусе.

Питание аппарата осуществляется от литий-железо-фосфатной аккумуляторной батареи  номинального напряжения 7,2В и ёмкостью 1100 мА/ч.

Рабочие условия эксплуатации:

• температура окружающего воздуха, от минус 30 °С до плюс 50 °С;
• относительная влажность воздуха до 90 % при 30 °С;
• атмосферное давление от 60 до 106,7 кПа (от 460 до 800 мм рт. ст.).

Область применения

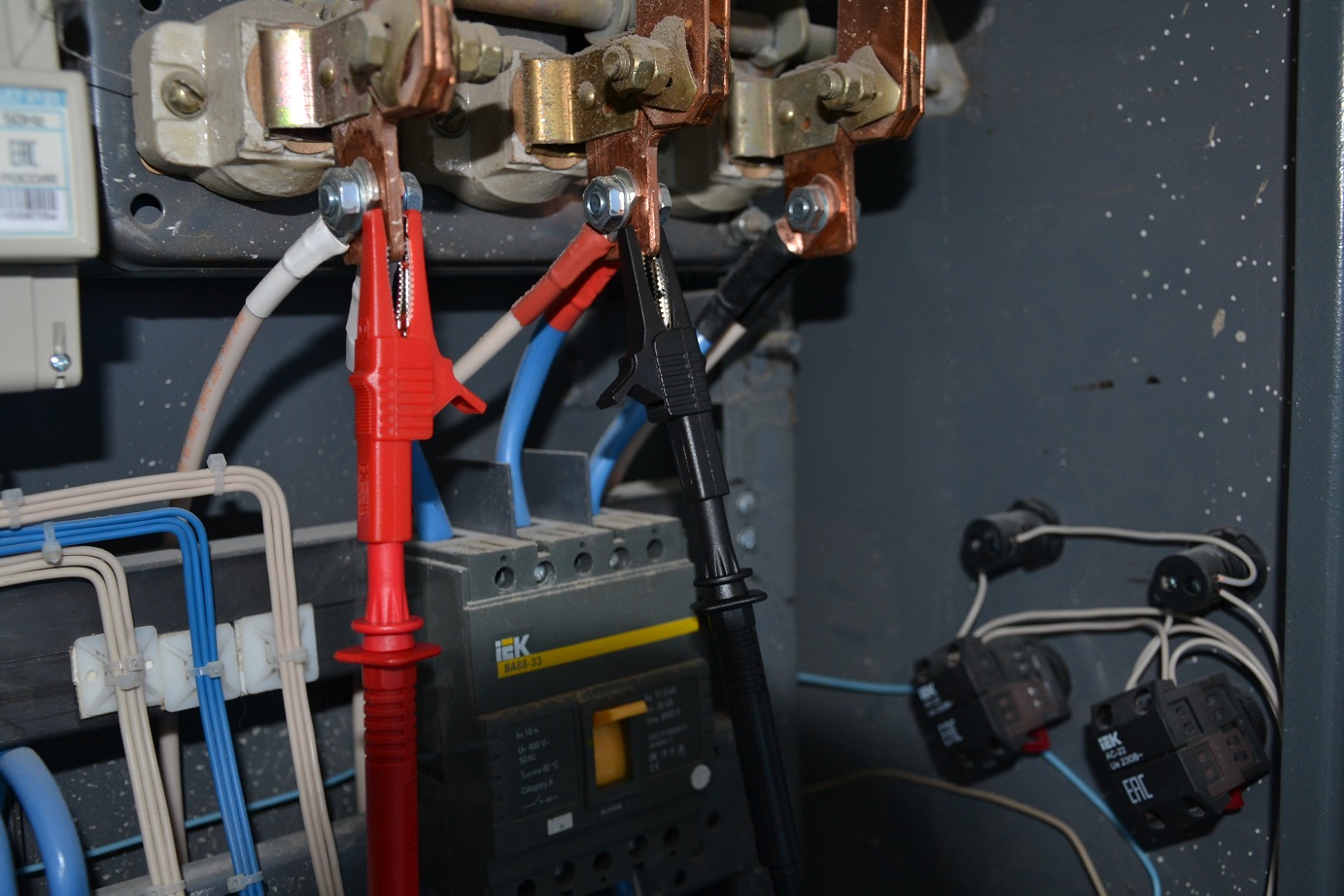

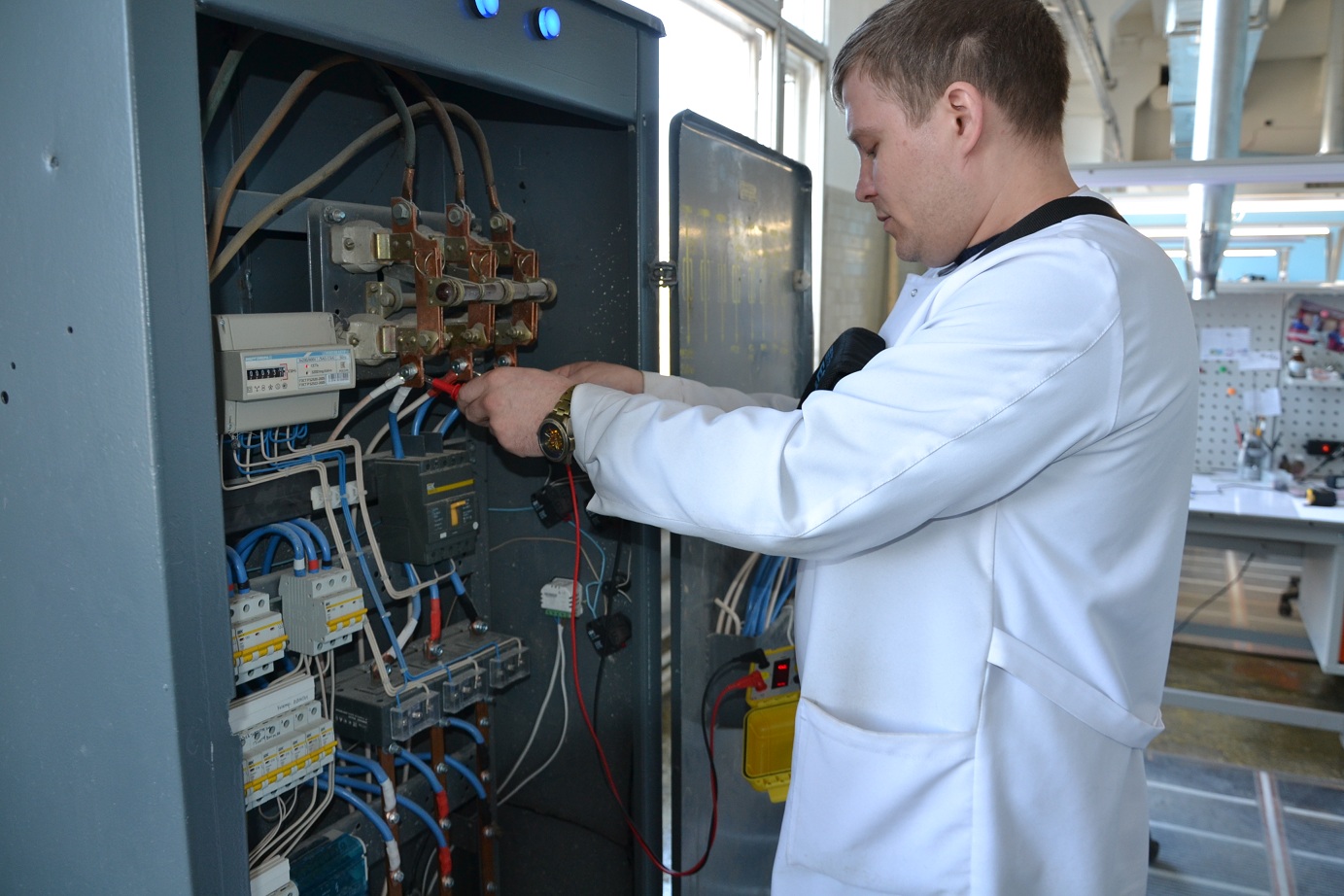

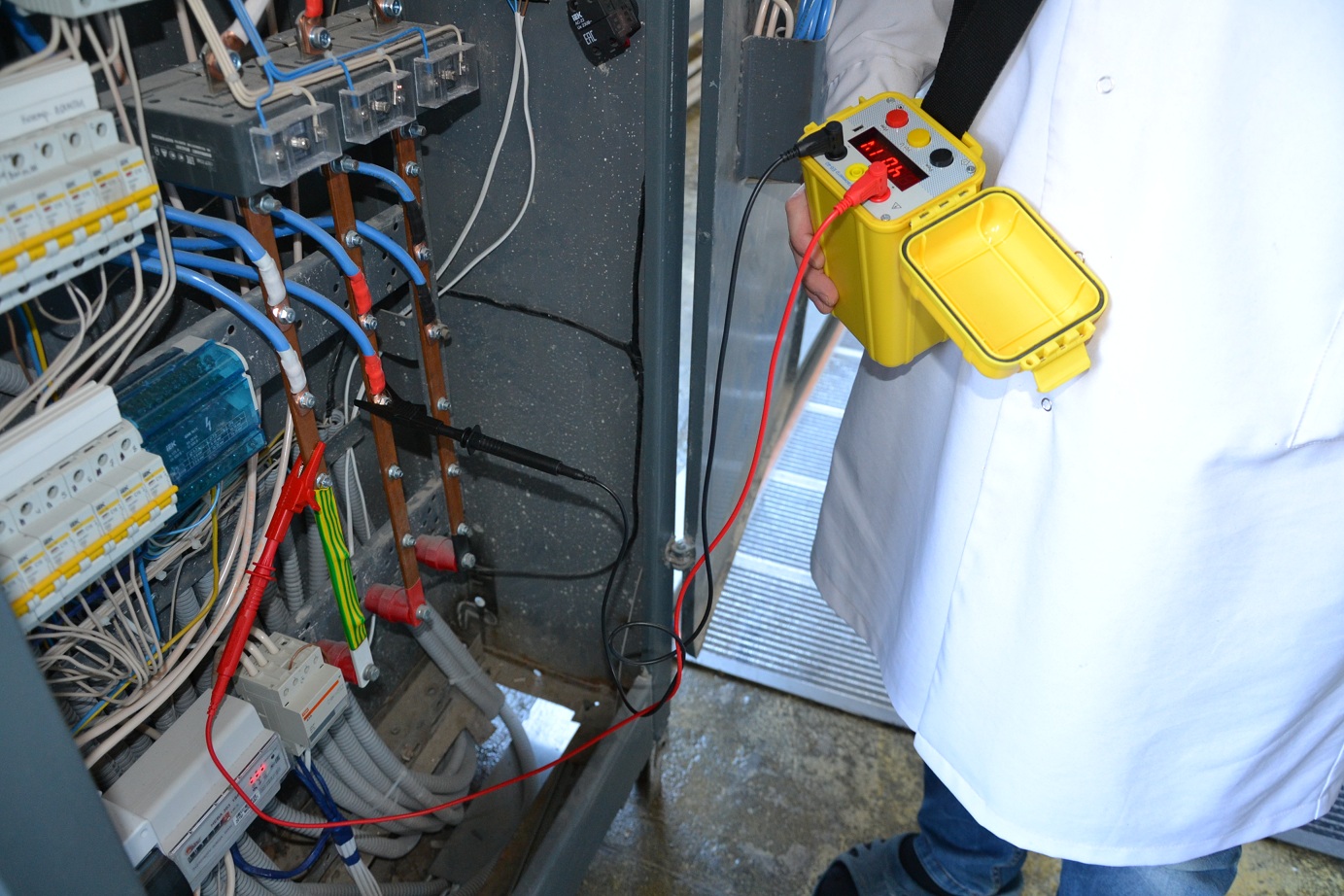

Силовые электрические установки, оборудование, станки, проверка изоляции трансформаторов, двигателей. Пусконаладочные работы, испытания перед вводом в эксплуатацию электроустановок.

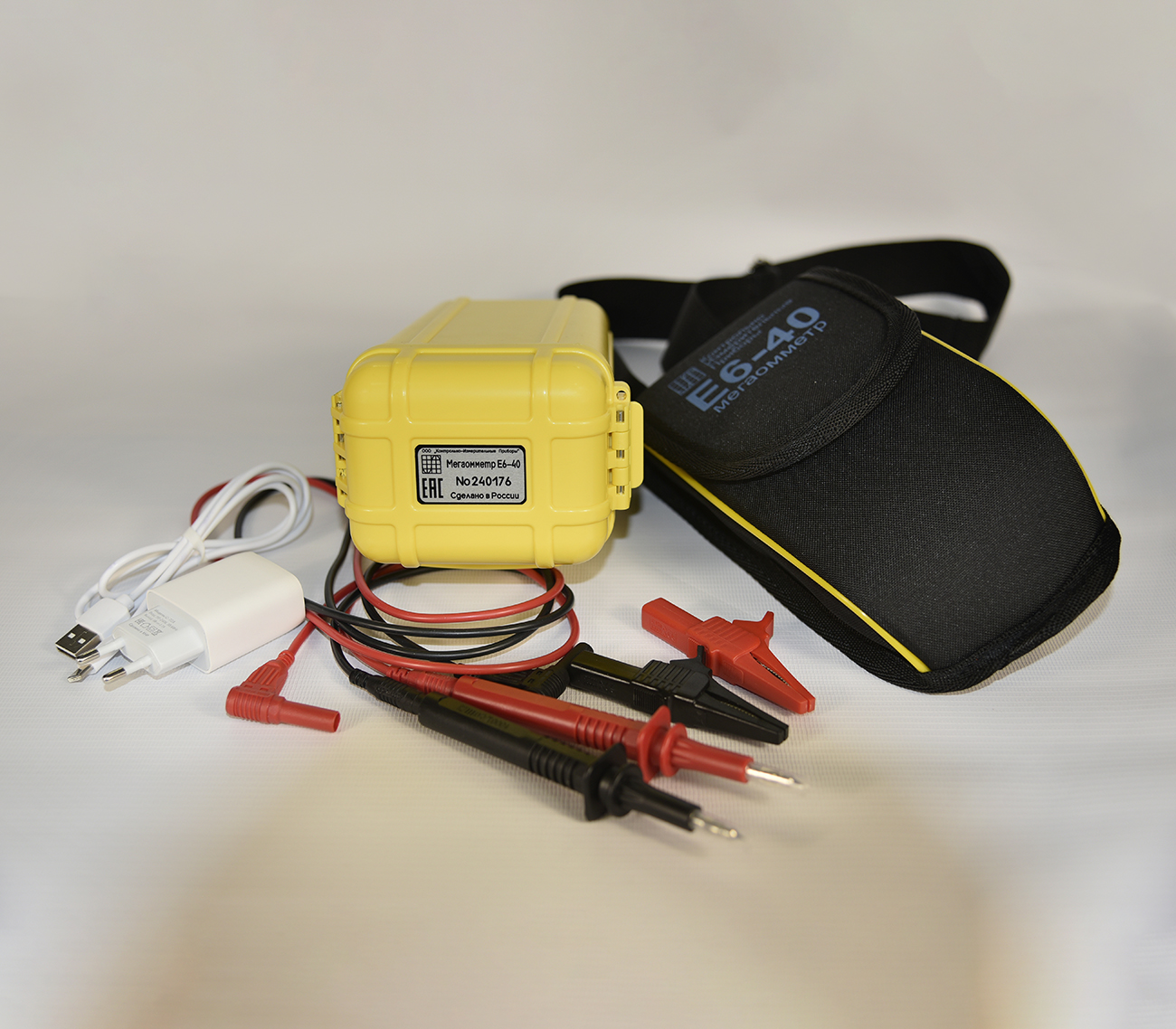

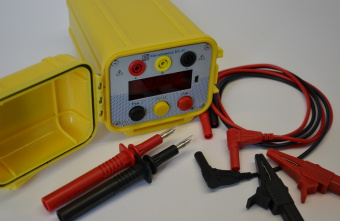

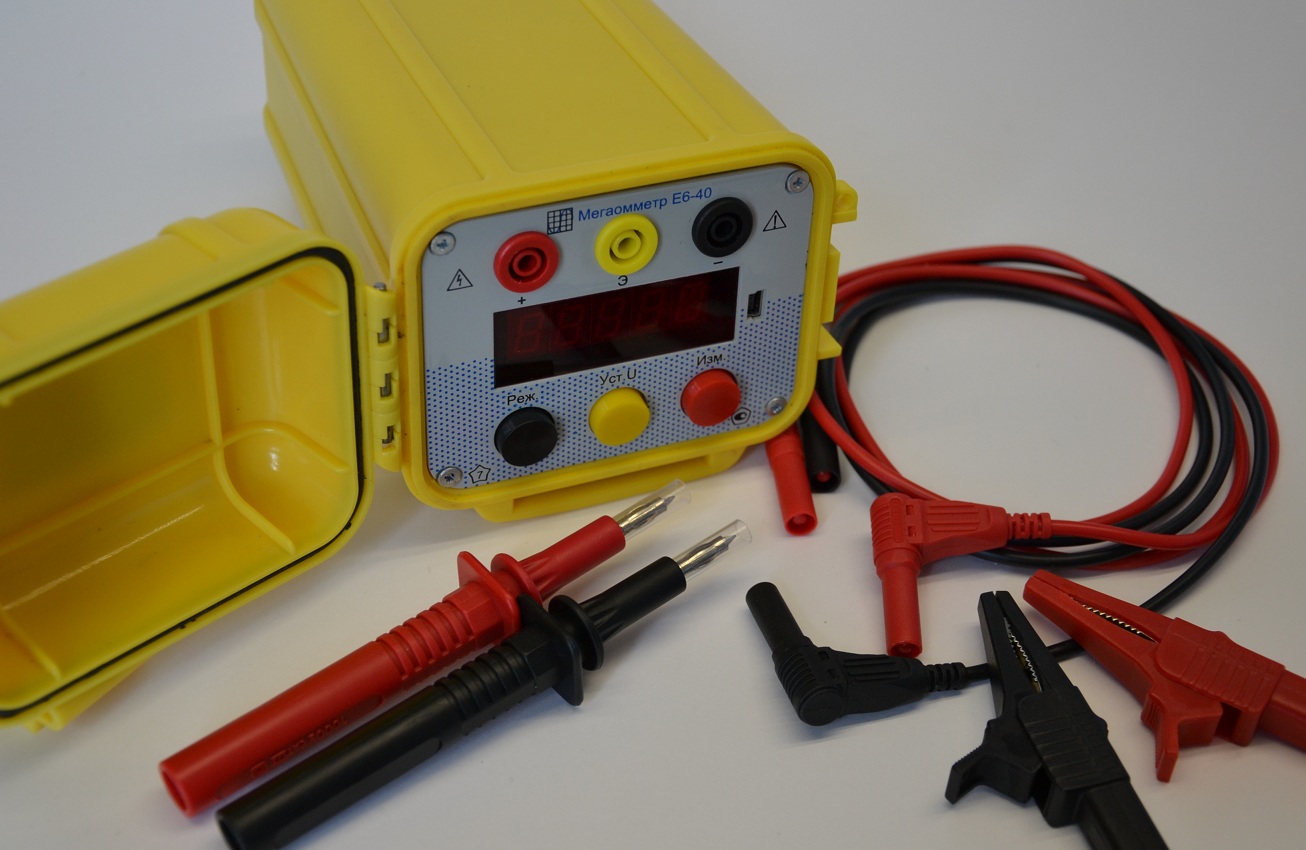

Комплектность поставки мегаомметра Е6-40

      1. Прибор Мегаомметр Е6-40 1 шт.
      2. Кабель измерительный черный 1 шт.
      3. Кабель измерительный красный 1 шт.
      4. Зажим типа крокодил красный 1 шт.
      5. Зажим типа крокодил черный 1 шт.
      6. Сетевое ЗУ mini USB 1A 1 шт.
      7. Руководство по эксплуатации 1 шт.
      8. Сумка для щупов 1 шт.
      9. Упаковка транспортная 1 шт.
      *10. Кабель измерительный экранированный 1 шт.
      *11. Кабель соединительный желтый 1 шт.
      *12. Методика поверки 1 шт.

---

      * - Комплектность выбирается по требованию Заказчика.
