Мегаомметр М6-1

М6, М6-1, М6-2, М6-3, М6-4, М6-ЖТ предназначены для измерения при напряжении 1,0 и 2,5 кВ (М6, М6-2, М6-4, М6-ЖТ) и напряжении 0,5 и 1,0 кВ (М6-1, М6-3) сопротивления и коэффициента абсорбции изоляции электрооборудования, не находящегося под рабочим напряжением, (выведенного из работы) при проведении монтажных, наладочных, эксплуатационных, ремонтных работ и наличии влияния со стороны действующего оборудования. Проведение измерений в лабораториях и испытательных станциях предприятий, а также в полевых условиях.

Отличительные особенности:

• измерения по прямой и перевернутой схемам включения;
• измерения по 2-х и 3-х зажимной схемам включения;
• контроль цепей вторичной коммутации с одновременным испытанием напряжения 2,5 кВ (М6-4);
• контроль изоляции обмоток генераторов без разборки системы водяного охлаждения, контроль изоляции кабелей (М6-4);
• автоматический выбор пределов измерений;
• буквенно-цифровая индикация результатов измерения на дисплее;
• заряд аккумуляторной батареи М6, М6-1, М6-2, М6-3, М6-ЖТ через встроенный разъем;
• звуковая и визуальная индикация наличия напряжения в измеряемой цепи;
• измерение текущих значений сопротивления;
• индикация текущего времени измерения;
• индикация текущей даты;
• индикация напряжения, подаваемого на измеряемый объект;
• индикация коэффициента абсорбции (отношение значений сопротивлений, измеренных через 60 и 15 секунд);
• индикация перегрузки по экранным цепям;
• подсветка индикатора;
• наличие внутренней энергонезависимой памяти, позволяющей автоматически записывать до 450 измерений с указанием времени каждого измерения;
• защита от пробоя изоляции и короткого замыкания в измеряемой цепи;
• возможность переноса результатов измерений на персональный компьютер

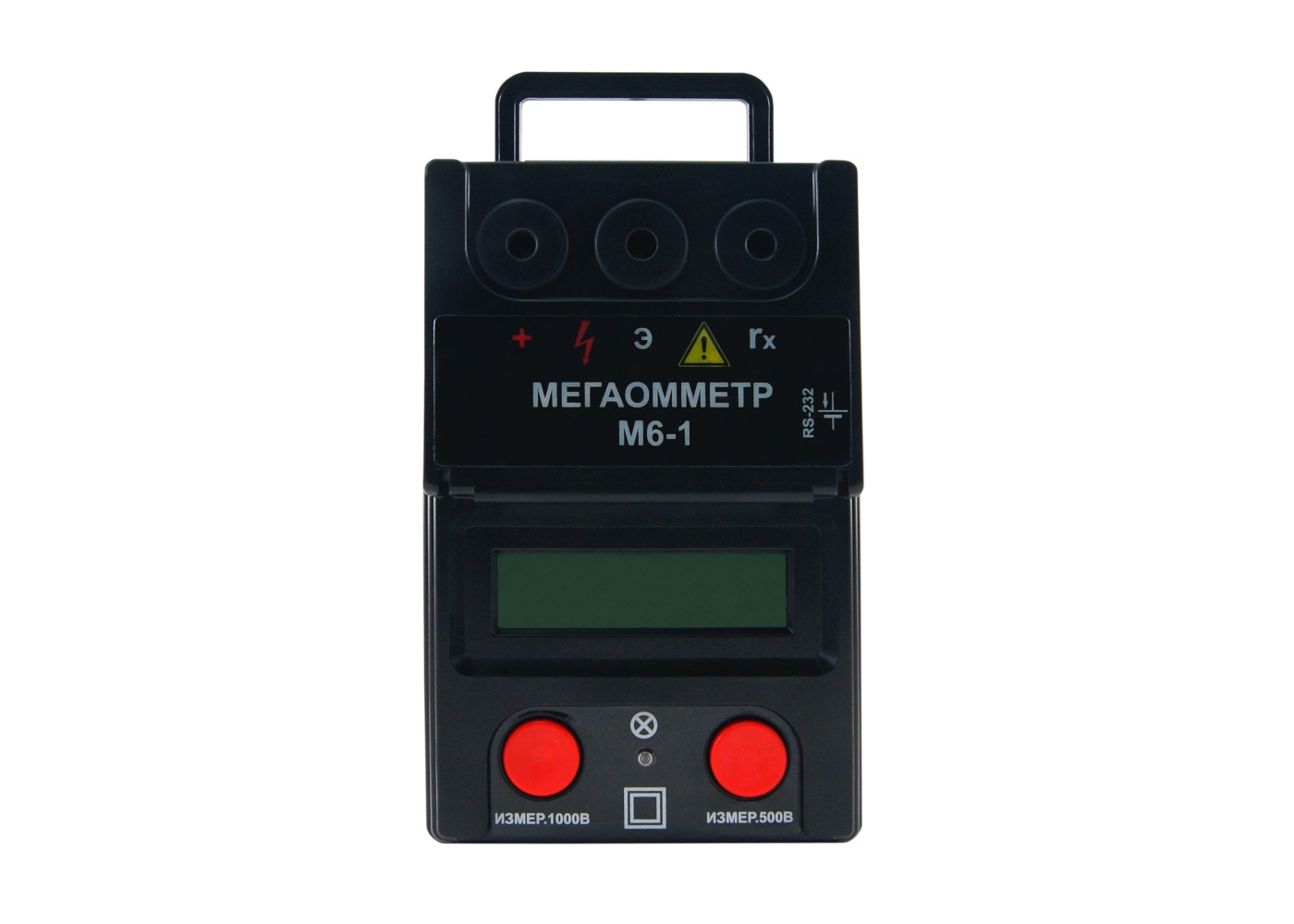

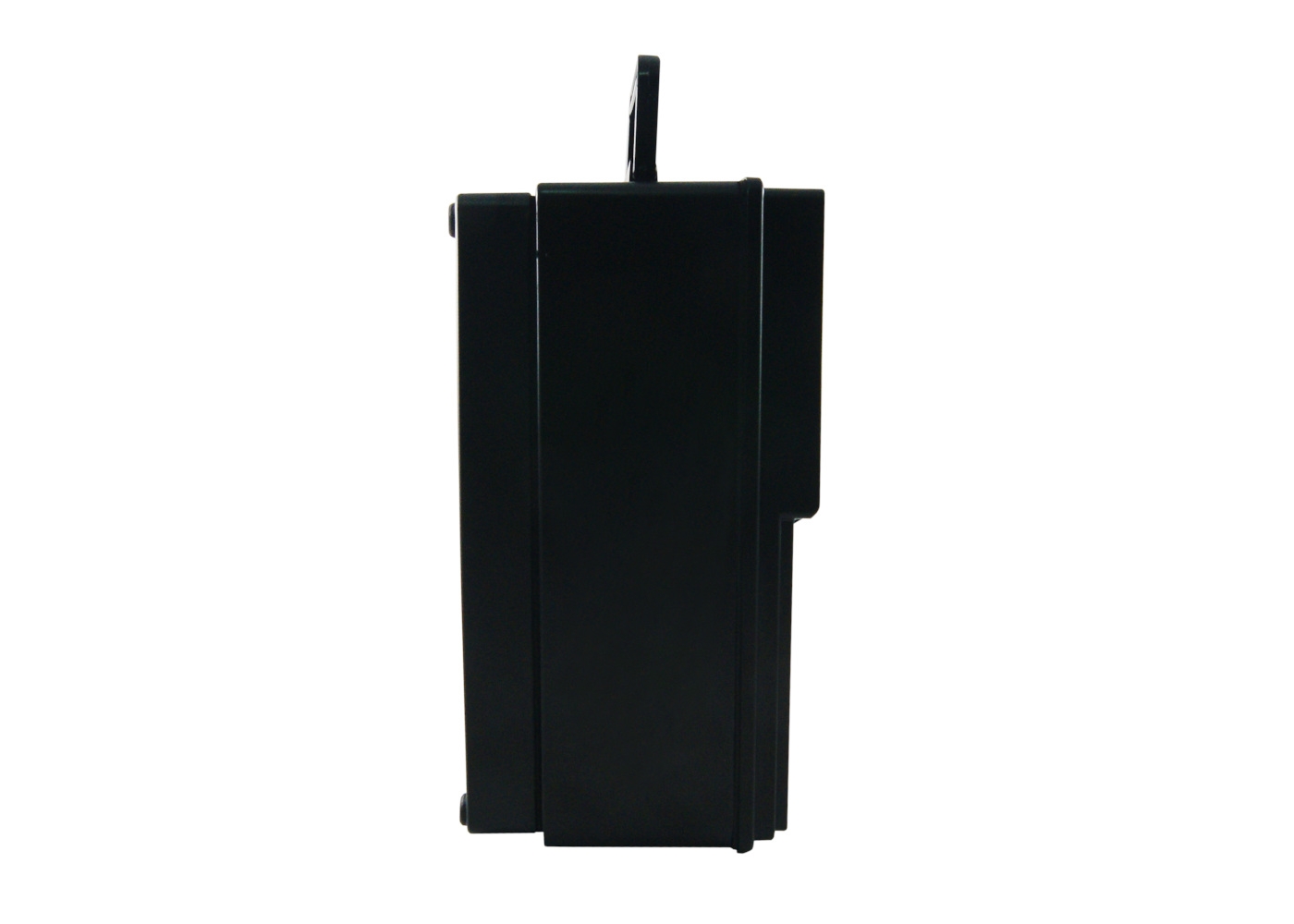

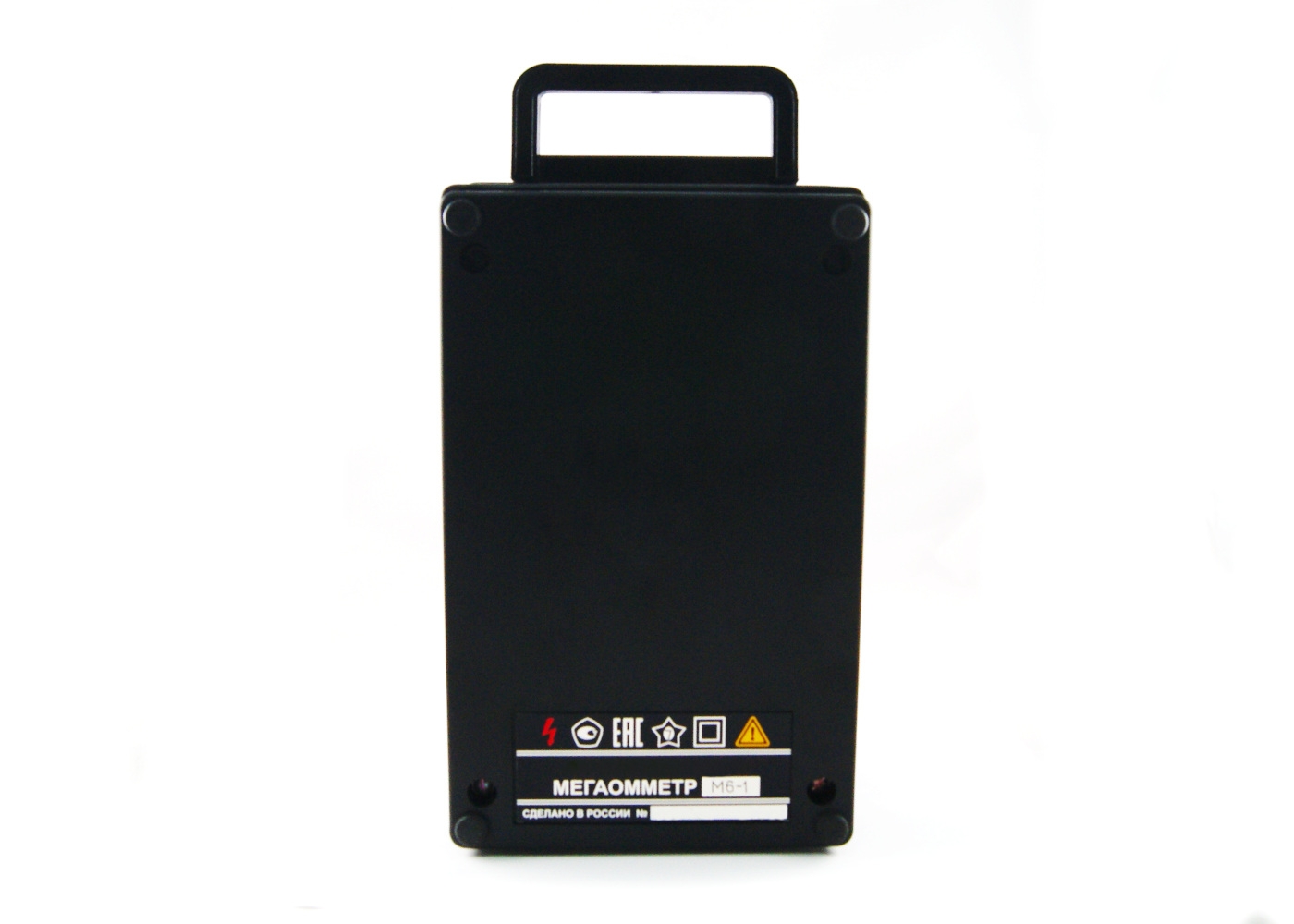

мегаомметр М6-1

Габариты 250х160х140 мм
Масса 2,6 кг

Модификации:
М6, М6-1, М6-2, М6-3, М6-ЖТ предназначены для измерения высоких значений сопротивления изоляции электрооборудования;
М6-4 предназначен для измерения сопротивления изоляции электрооборудования в случаях необходимости повышенной мощности источника рабочего напряжения мегаомметра (например при контроле генераторов без демонтажа системы охлаждения и при контроле цепей вторичной коммутации, кабелей).

Технические характеристики Параметр М6 М6-2 М6-ЖТ М6-1 М6-3 М6-4 Пределы измерения сопротивления 10 кОм - 200 ГОм 50 кОм - 200 ГОм Рабочие напряжения 1000 и 2500 В 500 и 1000 В 1000 и 2500 В Тип индикатора ЖК* Люм.* ЖК* ЖК* Люм.* ЖК* Рабочая температура, °С -10...+40 -10...+50 -10...+40 -10...+50 -10...+40 Мощность источника рабочего напряжения 3 Вт 15 Вт Допустимый ток по цепям экранирования объекта 0,5 мА 2,5 мА Диапазон измерения коэффициента абсорбции 1 - 5 Допустимая основная погрешность измерения ≤ 5% (100 кОм - 100 ГОм) ≤ 15% (10 кОм - 100 кОм, 100 ГОм - 200 ГОм) ≤ 5 % (100 кОм - 50 ГОм) ≤15 % (50 кОм - 100 кОм, 50 ГОм - 200 ГОм) Питание встроенная аккумуляторная батарея 12 В сеть 220 В ± 10%; 50 - 60 Гц Влагоустойчивость повышенная влажность 90% при 30°С * Тип индикатора: ЖК - жидкокристаллический, Люм. - люминисцентный

По согласованию с заказчиком комплект поставки может изменяться.

	Тип упаковки	картон+сумка
	Масса брутто	3,6 кг
	Габариты упаковки (Д×Ш×В)	28×22×26 см

Комплектация

Фото	Название	Количество
	Мегаомметр М6-1 ВМАИ.411188.006-01	1
	Руководство по эксплуатации ВМАИ.411188.006 РЭ	1

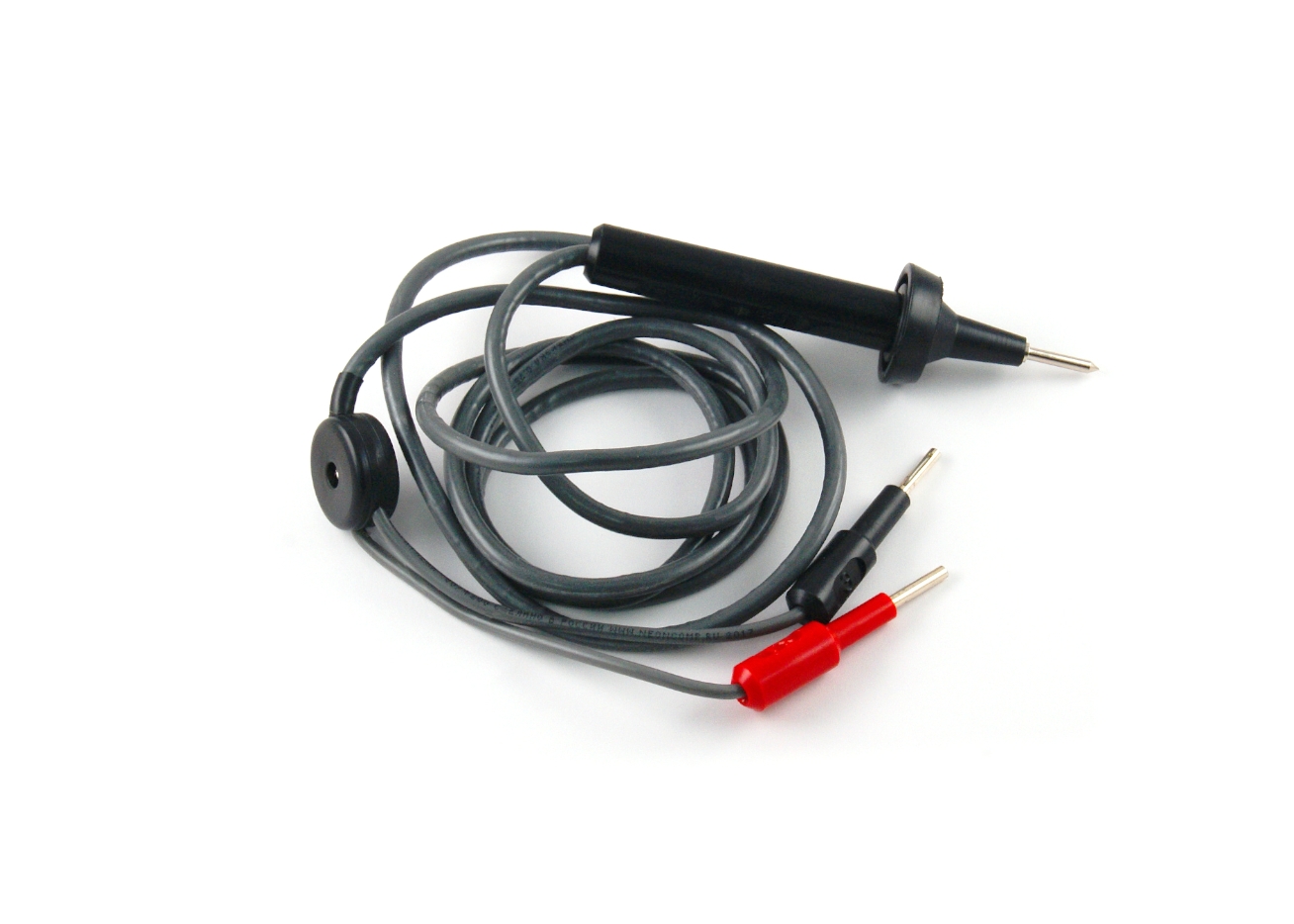

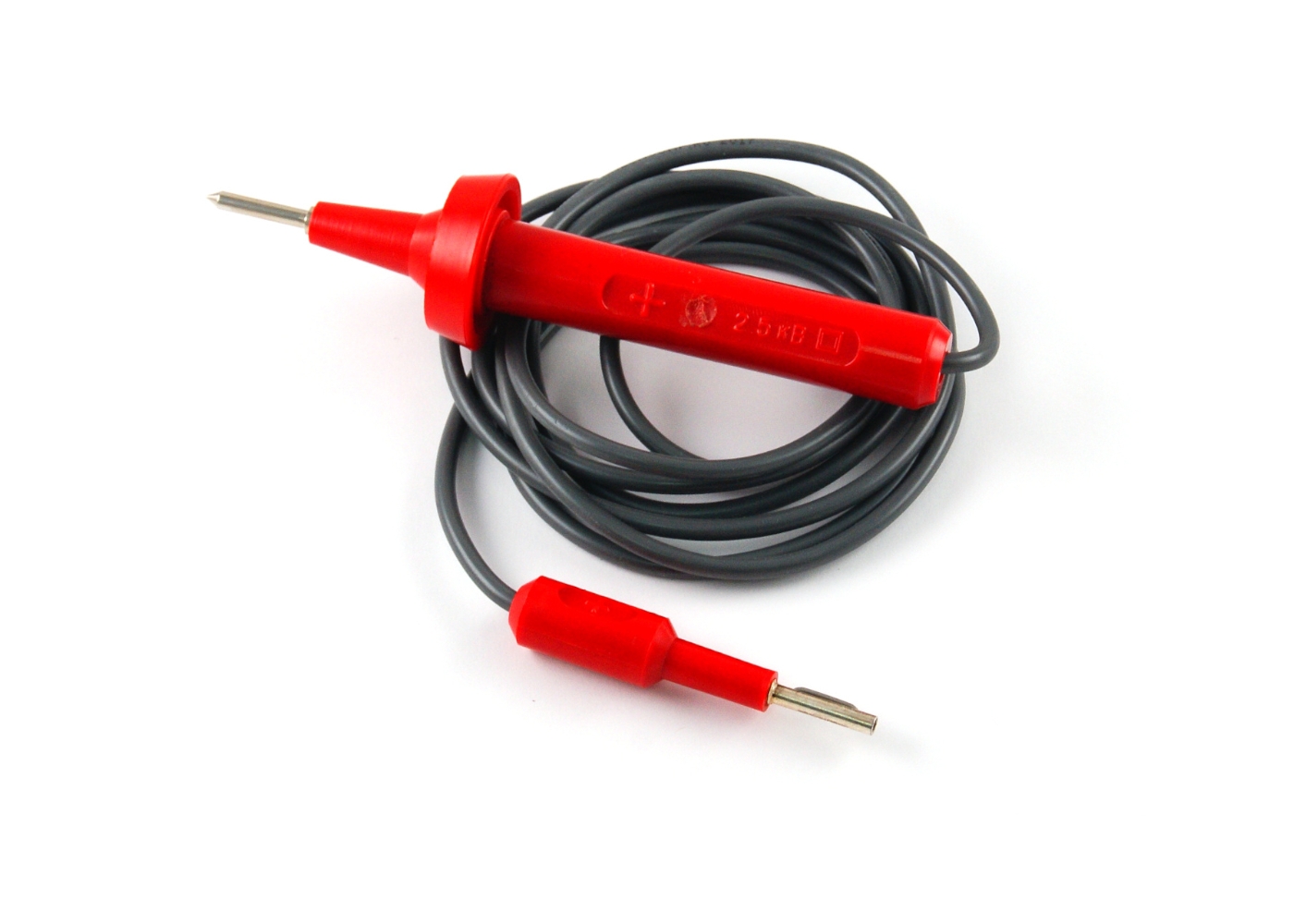

	Щуп "rx"	1
	Щуп "+"	1
	Блок питания АЗПм-004 (допускается поставка блока питания другого типа, имеющего аналогичные электрические и конструктивные характеристики) ТУ 6589-088-40039437-11	1
	Руководство по эксплуатации на АЗПм-004	1

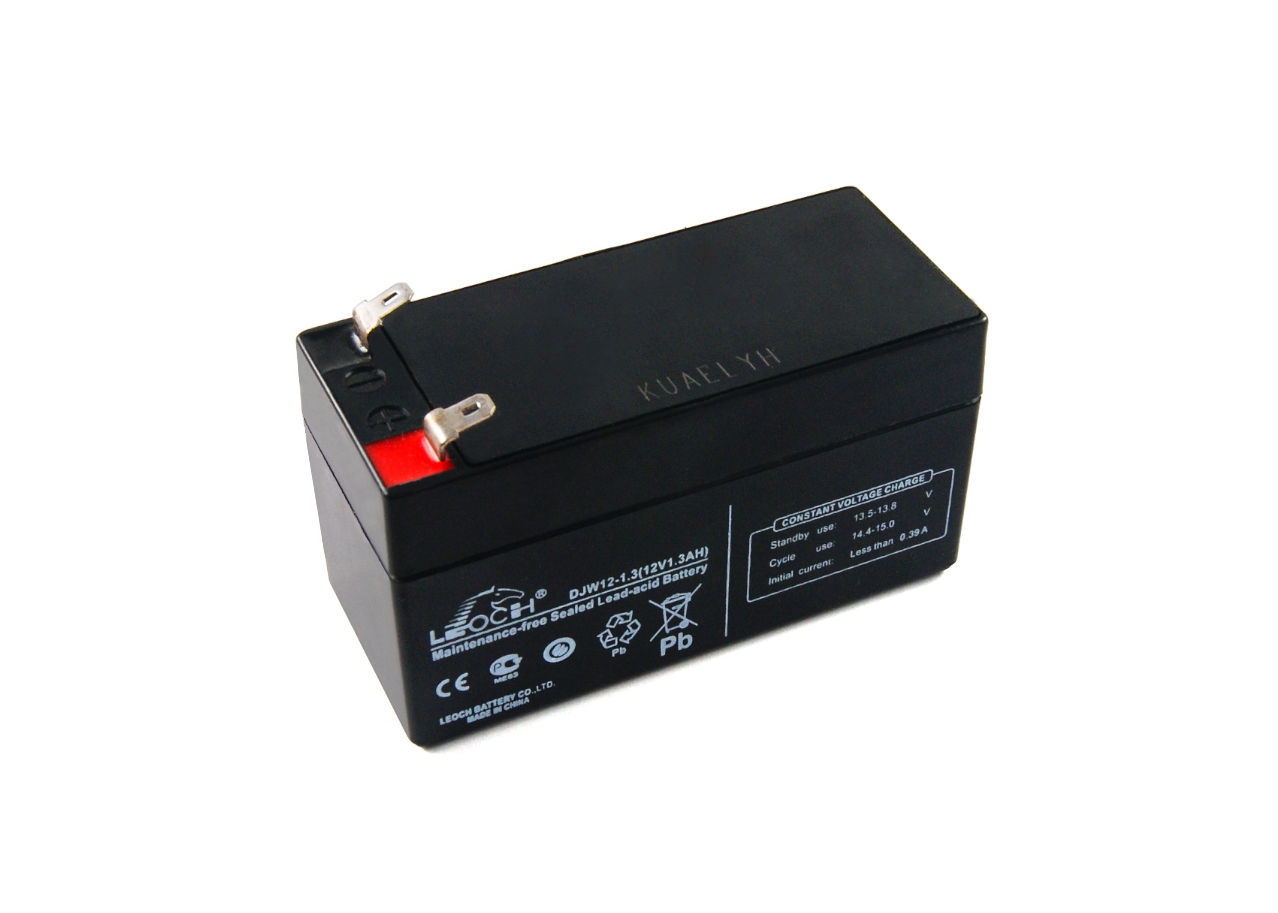

	Аккумуляторная батарея (допускается поставка аккумуляторной батаери другого типа, имеющего аналогичные электрические и конструктивные характеристики) DJW 12-1,3 фирма LEOCH	1

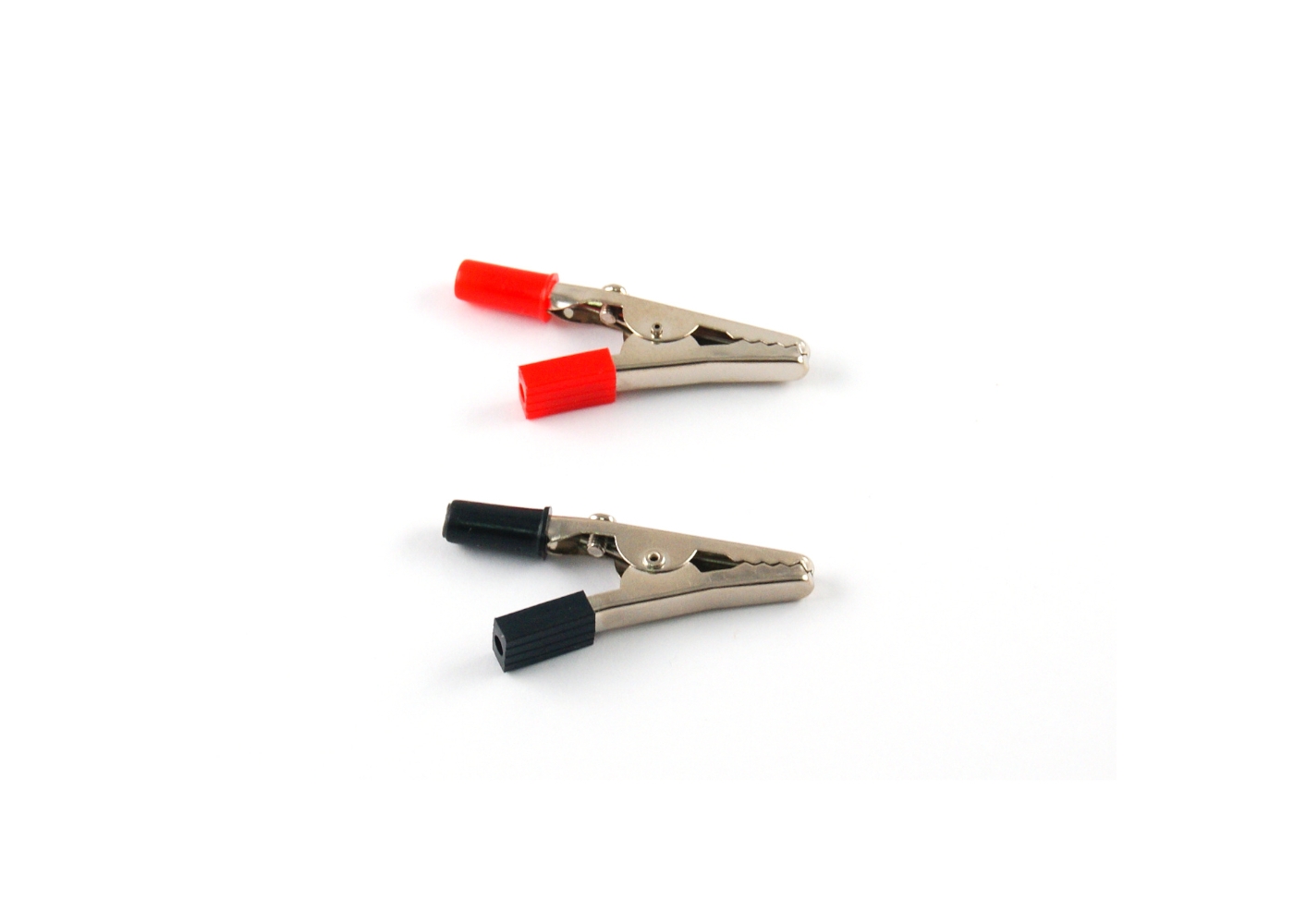

	Зажим типа "Крокодил"	2

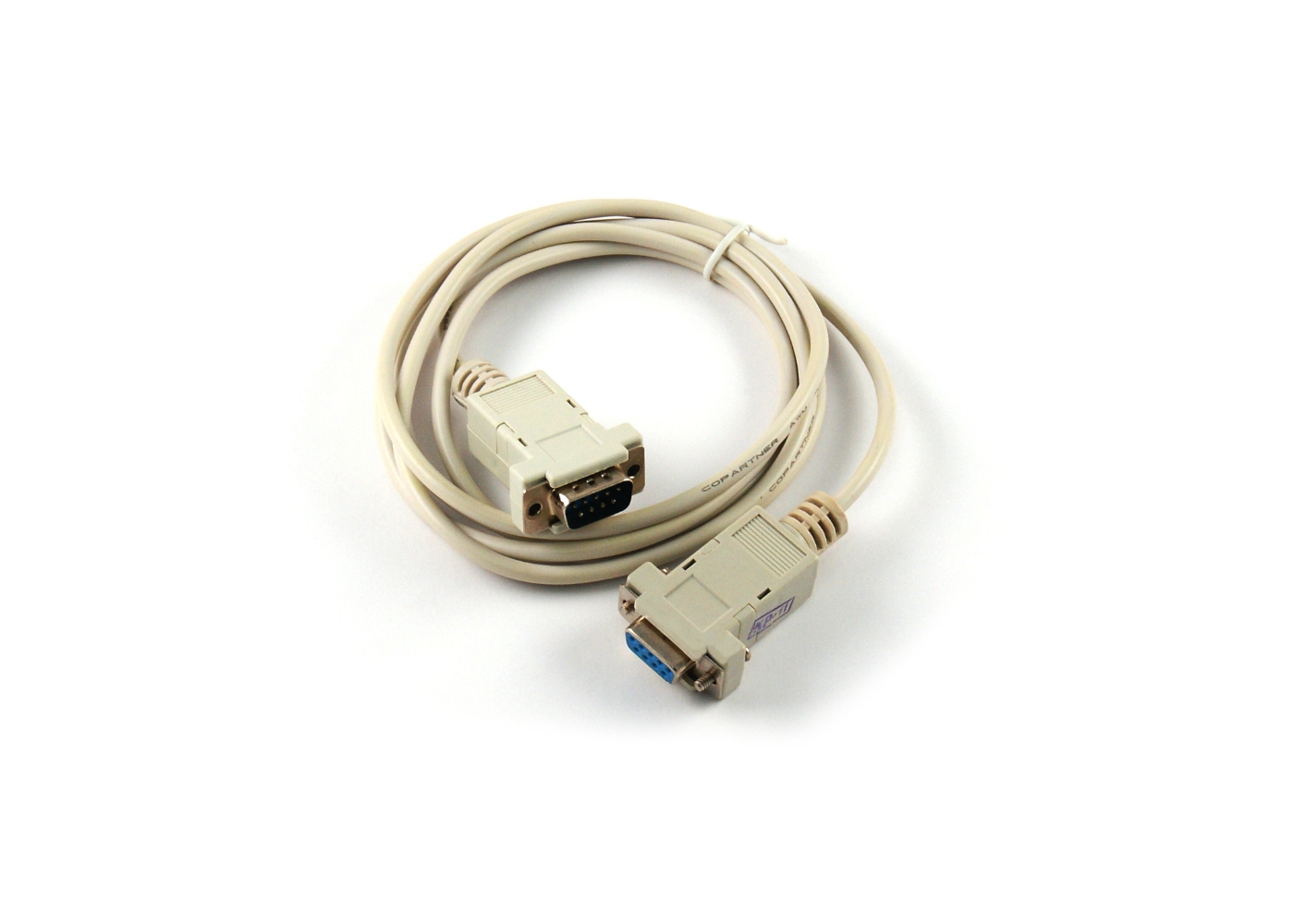

	Кабель для подключения мегаомметра к компьютеру	1

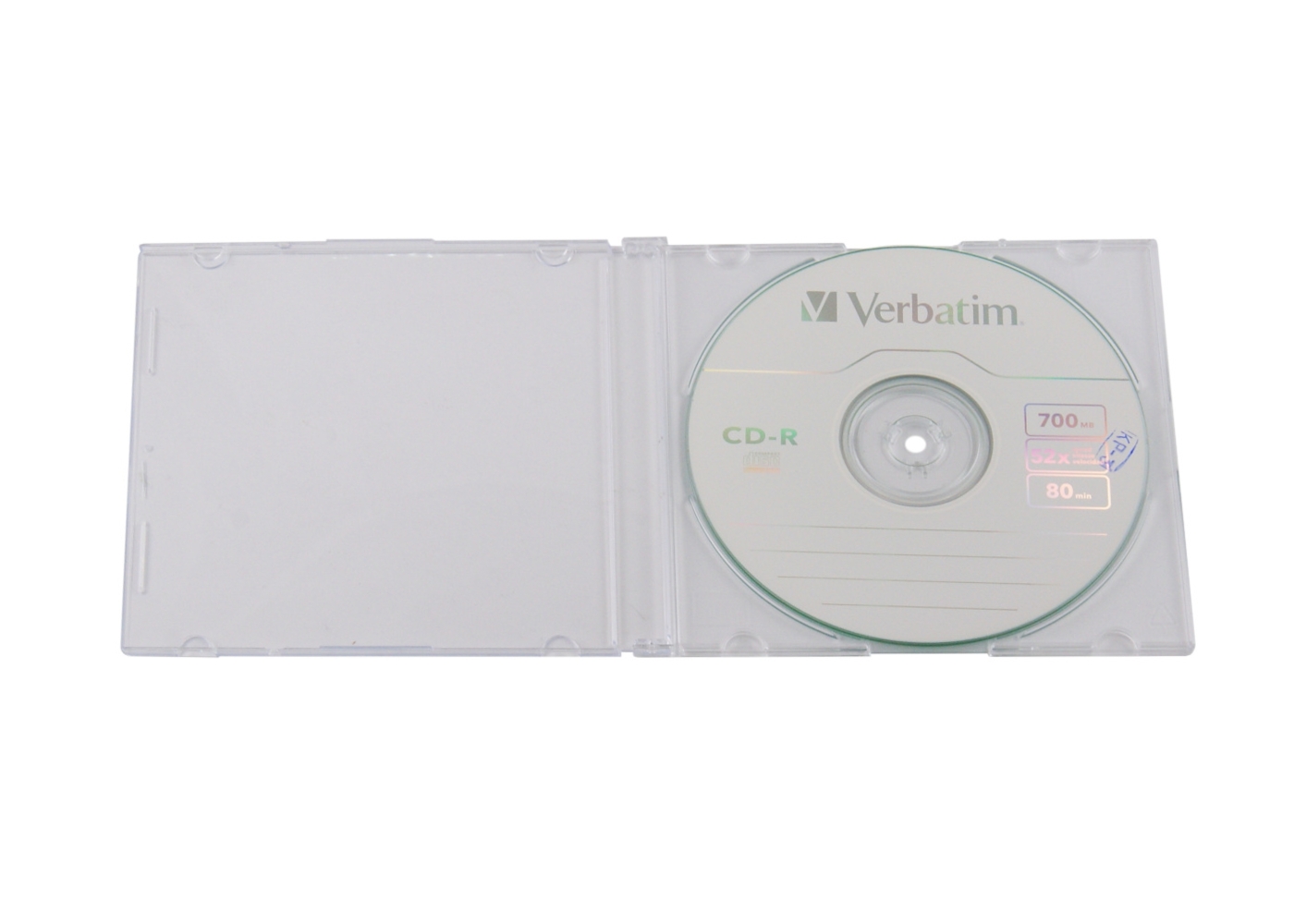

	Компакт-диск CD с прграммным обеспечением	1

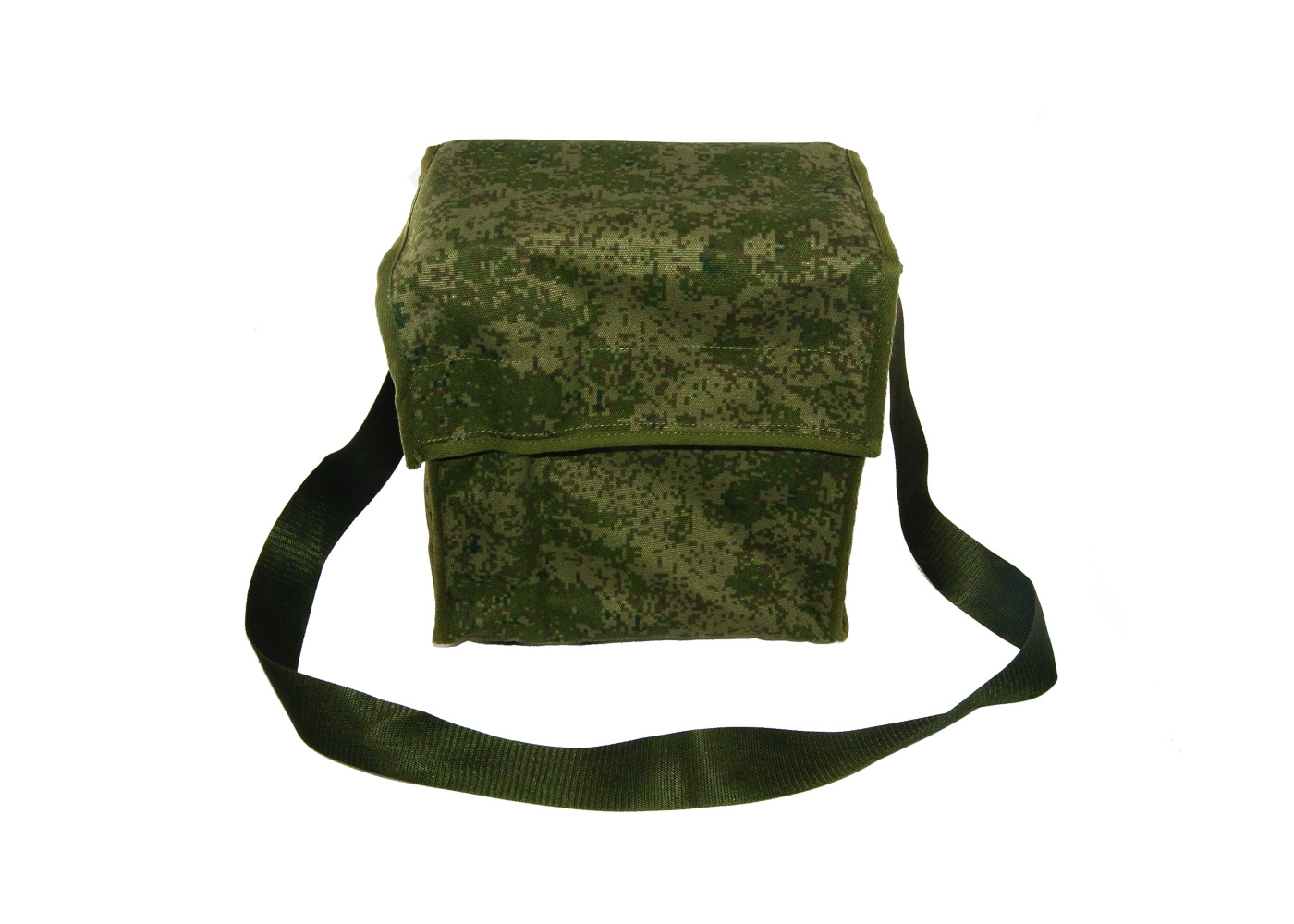

	Сумка	1

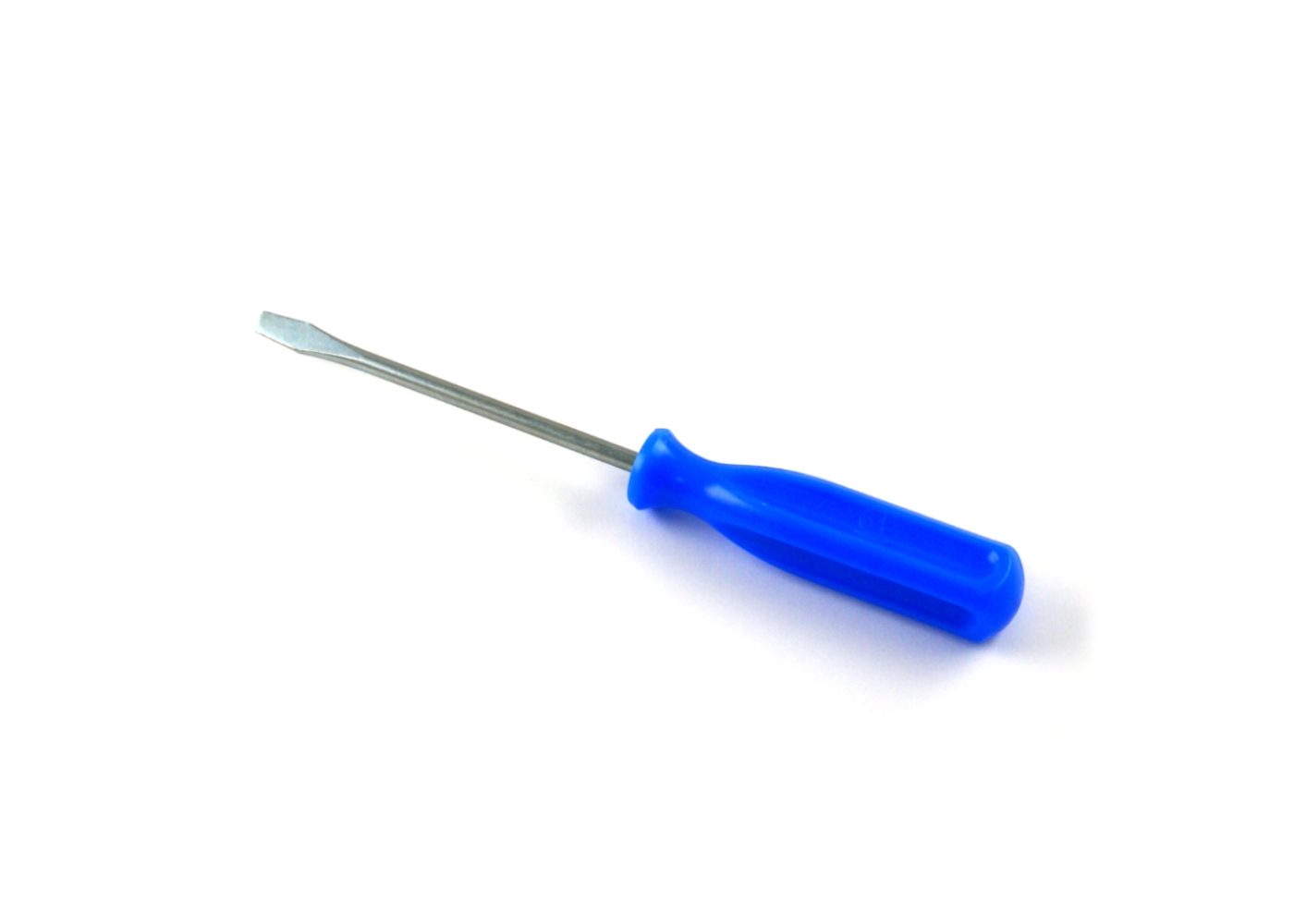

	Отвертка размером лопатки не более 0,8x5,5 (длиной не более 190 мм) (допускатеся использование отверток с лопаткой от 0,8x4 до 0,8x5,5 мм)	1

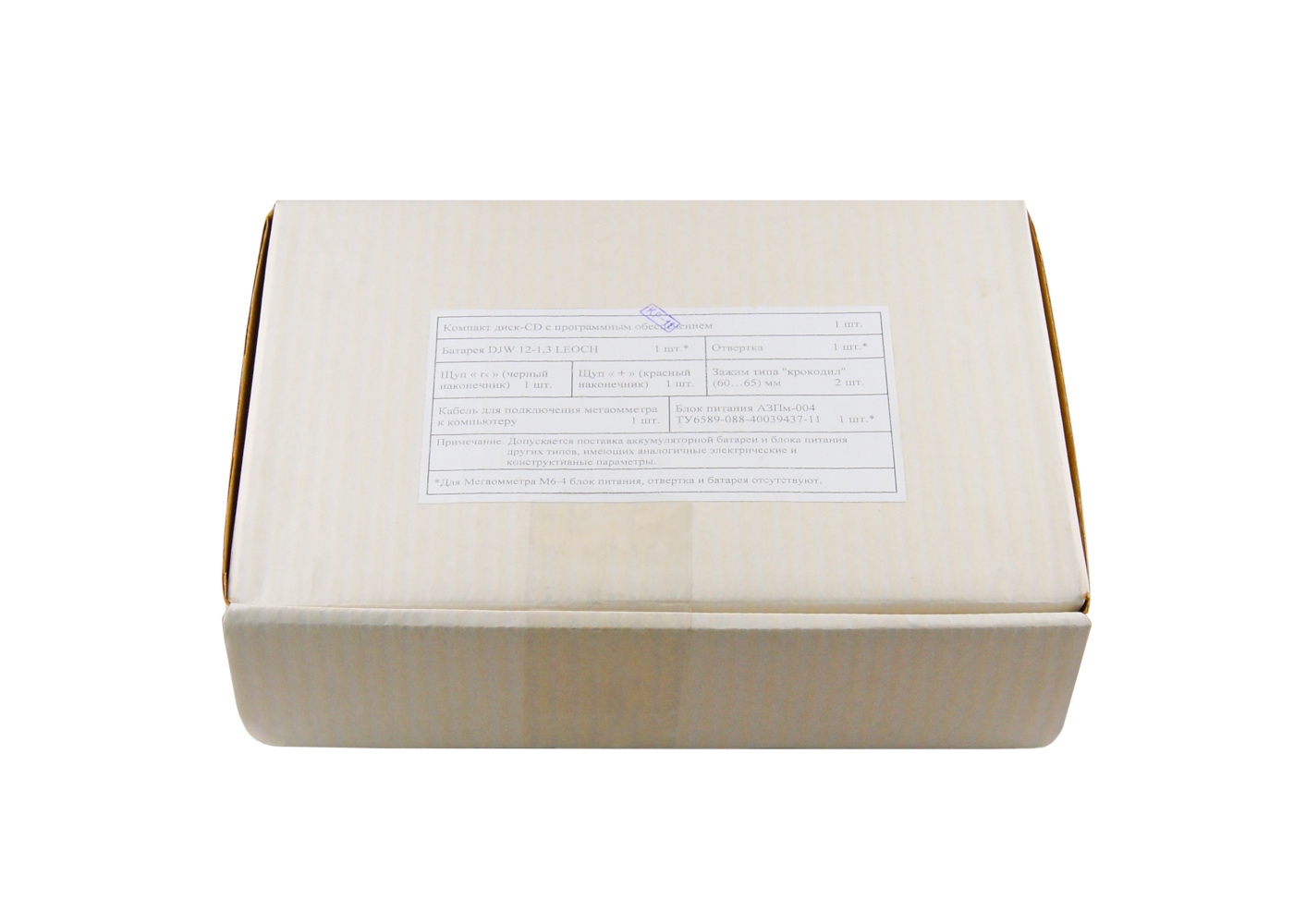

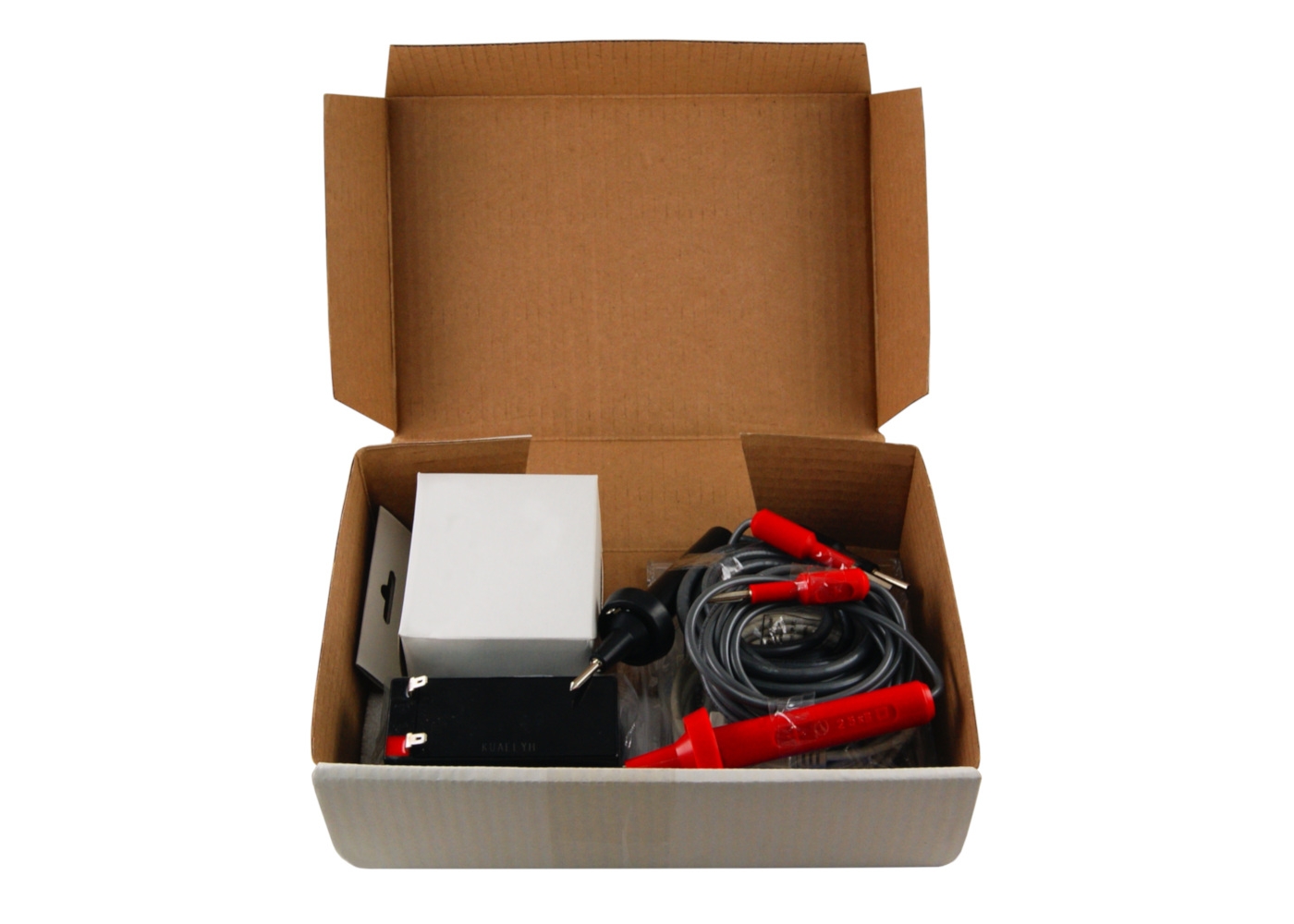

	Упаковка	1
