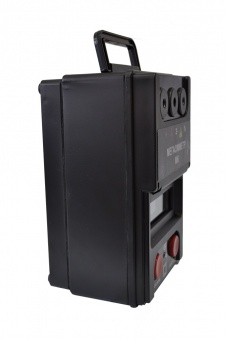

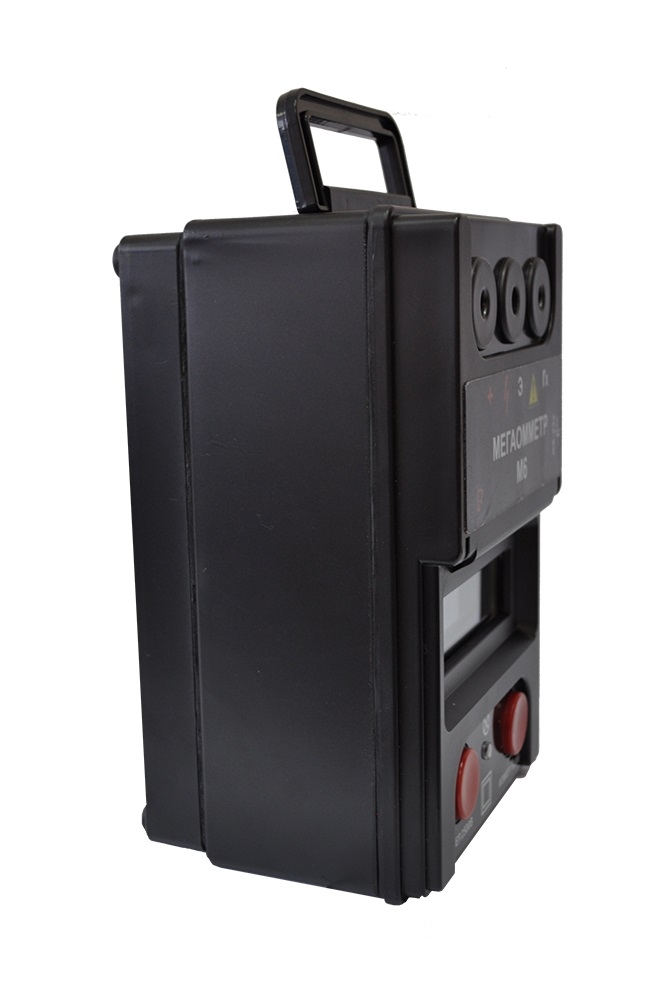

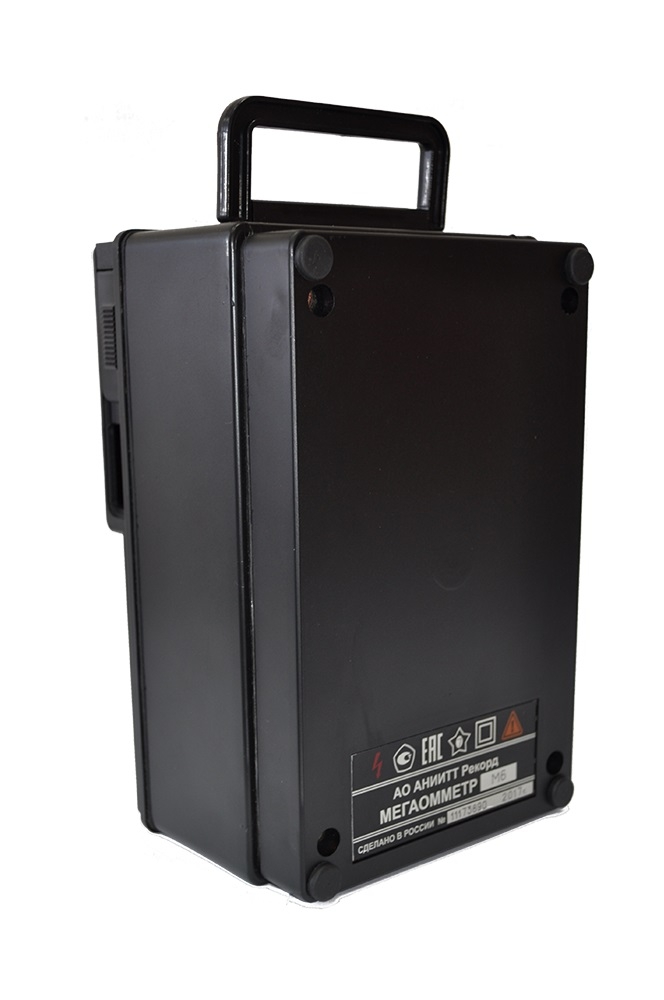

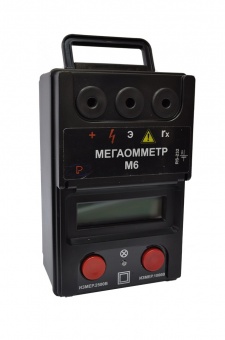

Мегаомметр М6-2

М6, М6-1, М6-2, М6-3, М6-4, М6-ЖТ предназначены для измерения при напряжении 1,0 и 2,5 кВ (М6, М6-2, М6-4, М6-ЖТ) и напряжении 0,5 и 1,0 кВ (М6-1, М6-3) сопротивления и коэффициента абсорбции изоляции электрооборудования, не находящегося под рабочим напряжением, (выведенного из работы) при проведении монтажных, наладочных, эксплуатационных, ремонтных работ и наличии влияния со стороны действующего оборудования. Проведение измерений в лабораториях и испытательных станциях предприятий, а также в полевых условиях.

Отличительные особенности:

• измерения по прямой и перевернутой схемам включения;
• измерения по 2-х и 3-х зажимной схемам включения;
• контроль цепей вторичной коммутации с одновременным испытанием напряжения 2,5 кВ (М6-4);
• контроль изоляции обмоток генераторов без разборки системы водяного охлаждения, контроль изоляции кабелей (М6-4);
• автоматический выбор пределов измерений;
• буквенно-цифровая индикация результатов измерения на дисплее;
• заряд аккумуляторной батареи М6, М6-1, М6-2, М6-3, М6-ЖТ через встроенный разъем;
• звуковая и визуальная индикация наличия напряжения в измеряемой цепи;
• измерение текущих значений сопротивления;
• индикация текущего времени измерения;
• индикация текущей даты;
• индикация напряжения, подаваемого на измеряемый объект;
• индикация коэффициента абсорбции (отношение значений сопротивлений, измеренных через 60 и 15 секунд);
• индикация перегрузки по экранным цепям;
• подсветка индикатора;
• наличие внутренней энергонезависимой памяти, позволяющей автоматически записывать до 450 измерений с указанием времени каждого измерения;
• защита от пробоя изоляции и короткого замыкания в измеряемой цепи;
• возможность переноса результатов измерений на персональный компьютер

Габариты 250х160х140 мм Масса 2,6 кг Модификации: М6, М6-1, М6-2, М6-3, М6-ЖТ предназначены для измерения высоких значений сопротивления изоляции электрооборудования; М6-4 предназначен для измерения сопротивления изоляции электрооборудования в случаях необходимости повышенной мощности источника рабочего напряжения мегаомметра (например при контроле генераторов без демонтажа системы охлаждения и при контроле цепей вторичной коммутации, кабелей).

Технические характеристики

Параметр	М6	М6-2	М6-ЖТ	М6-1	М6-3	М6-4
Пределы измерения сопротивления	10 кОм - 200 ГОм					50 кОм - 200 ГОм
Рабочие напряжения	1000 и 2500 В			500 и 1000 В		1000 и 2500 В
Тип индикатора	ЖК*	Люм.*	ЖК*	ЖК*	Люм.*	ЖК*
Рабочая температура, °С	-10...+40	-10...+50	-10...+40		-10...+50	-10...+40
Мощность источника рабочего напряжения	3 Вт					15 Вт
Допустимый ток по цепям экранирования объекта	0,5 мА					2,5 мА
Диапазон измерения коэффициента абсорбции	1 - 5
Допустимая основная погрешность измерения	≤ 5% (100 кОм - 100 ГОм) ≤ 15% (10 кОм - 100 кОм, 100 ГОм - 200 ГОм)					≤ 5 % (100 кОм - 50 ГОм) ≤15 % (50 кОм - 100 кОм, 50 ГОм - 200 ГОм)
Питание	встроенная аккумуляторная батарея 12 В					сеть 220 В ± 10%; 50 - 60 Гц
Влагоустойчивость	повышенная влажность 90% при 30°С

* Тип индикатора: ЖК - жидкокристаллический, Люм. - люминисцентный

Комплектация

№	Название	Количество
1	Мегаомметр М6-2 ВМАИ.411188.006-02	1
2	Руководство по эксплуатации ВМАИ.411188.006 РЭ	1
3	Щуп ВМАИ.401736.001	1
4	Щуп ВМАИ.401736.002	1
5	Блок питания АЗПм-004 ТУ 6589-088-40039437-11	1
6	Руководство по эксплуатации на АЗПм-004	1
7	Аккумуляторная батарея DJW 12-1,3 фирма LEOCH	1
8	Зажим типа "Крокодил" 60-65 мм	2
9	Кабель ВМАИ.468551.009	1
10	Компакт-диск CD с прграммным обеспечением	1
11	Сумка ВМАИ.323382.006	1
12	Отвертка 7810-0979 А1 Ц15.хр ГОСТ 17199-88	1
13	Упаковка ВМАИ.411915.013-02	1
