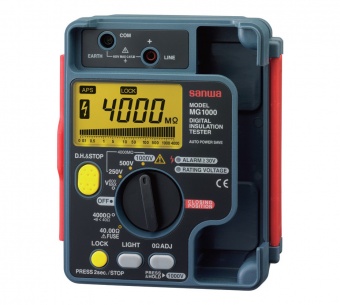

Измеритель сопротивления изоляции Sanwa MG1000

816.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание

Описание

Этот прибор является измерителем сопротивления изоляции с тестовым напряжением постоянного тока и предназначен для измерения сопротивления изоляции линий и оборудования электропитания с категорией до 600В КАТ III.

Особенности измерителя сопротивления изоляции SANWA MG 1000

разработан в соответствии с требованиями безопасности стандарта IEC61010-1;
автоматическое определение наличия напряжения в точке подключения (>30В переменного/постоянного тока);
легко читаемый дисплей с крупными знаками и графическая шкала для псевдоаналогового отображения данных;
функция автоматической фиксации последнего показания для безопасного считывания результата после окончания измерения;
ЖК-дисплей с возможностью задней подсветки;
функция автоматического разряда емкости исследуемого проводника;
режим измерения сопротивления в диапазоне до 40.00 Ом (ток короткого замыкания ≥ 200мА).

Купить измеритель сопротивления изоляции Sanwa MG1000 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Общие характеристики измерителя сопротивления изоляции SANWA MG1000

Показание для переменного тока	по измеренному среднему значению
ЖК-дисплей	макс. показание 4200 с логарифмической графической шкалой
Скорость обновления результата	около 2 раз/сек.
Выбор диапазона	только автоматический; переход к большему диапазону: показание около 4200 и выше; переход к меньшему диапазону: показание около 380 и ниже.
Индикатор перегрузки	"OL" на ЖК-дисплее; измерение напряжения: 780 В или выше; измерение сопротивления изоляции, сопротивления 4000 Ом, 40 Ом: показание около 4200 или выше.
Индикатор полярности	"–" при отрицательном входном сигнале
Индикатор разряженной батареи	"" постоянно или мигает при напряжении 7.2 ~ 7.7 В или ниже
Условия среды эксплуатации	высота 2000 м или ниже, степень загрязнения II
Условия эксплуатации	от 0 до плюс 40 °C, отн. влажность 0~90% (без конденсации)
Условия хранения	от минус 10 до плюс 50 °C, отн. влажность 0~70% (без батареи)
Источник питания	элементы 1.5В x 6 штук, тип LR6
Продолжительность измерения	около 2 часов 30 минут.
Стандарты безопасности /EMC	IEC61010-1 КАТ.III 600В, IEC6 1557- 1/2/4, IEC61326 (ЭМС), IEC60529-IP54, IEC61010-031 (TL-112)
Габариты, мм	170(Д)X142(Ш)X57(В)
Масса	около 820 г (включая батарею питания)
Ток потребления	около 7 мА для режима измерения напряжения
Принадлежности комплекта поставки	батарея (установлена в приборе), соединительные провода (TL-112), ремешок (ST-50), руководство по эксплуатации
Дополнительные принадлежности	поставляются отдельно: насадка – "крокодил" (CL-16)

Технические характеристики измерителя сопротивления изоляции SANWA MG1000

Сопротивление изоляции (кОм, МОм)

Номинал испытательного напряжения и диапазоны измерения	Центр шкалы	Диапазон измерения		Погрешность
250 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	10 МОм	номинальный диапазон	0.5~20.00 МОм	±(3%+4D)
		расширенный диапазон	0~0.49 МОм 20.01~4000 МОм	±(5%+5D)
500 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	100 МОм	номинальный диапазон	1.000~500 МОм	±(3%+4D)
		расширенный диапазон	0~0.999 МОм 501~4000 МОм	±(5%+5D)
1000 В 4.000 МОм/40.00 МОм/ 400.0 МОм/4000 МОм	100 МОм	номинальный диапазон	2.000~1000 МОм	±(3%+4D)
		расширенный диапазон	0~1.999 МОм 1001~4000 МОм	±(5%+5D)
Напряжение холостого хода	100~120% номинального испытательного напряжения
Макс. ток при номинальном напряжении	1.0-1.2 мА (номинальное напряжение/минимальное сопротивление: 250 В/0.25 МОм, 500 В/0.5 МОм, 1000 В/1 МОм)
Ток короткого замыкания	≤2 мА
Проверка наличия напряжения на линии	Наличие напряжения переменного или постоянного тока ≥30 В на входе прибора, препятствующего проведению измерения, оповещается звуковым сигналом, а также свечением индикатора "ALARM".

Замечание

1. При отображении на дисплее значения 2000 МОм и выше показание в младшем разряде всегда будет нулевым.

2. Указанная выше погрешность измерения сопротивления гарантируется для приборов, как при снижении, так и при отсутствии испытательного напряжения.

Напряжение постоянного и переменного тока

Диапазон	Разрешение	Погрешность	Входное сопротивление	Предельная перегрузка действия защиты
600 В	1 В	±(3%+2D)	9 МОм	780 В_дейст.

Замечание: прибор автоматически определяет режим измерения переменного или постоянного тока.

Чувствительность: ≥2 В

Диапазон частот: 45~400 Гц

Порог зажигания индикатора "ALARM": напряжение переменного или постоянного тока на входе прибора ≥30 В

Порог появления индикатора " " на дисплее и звукового сигнала: напряжение на входе прибора ≥600 Вдейст.

Макс. отображаемое значение: 780 В

Сопротивление, диапазон 4000 Ом/ "прозвонка" цепи

Диапазон	Разрешение	Погрешность	Входное сопротивление	Предельная перегрузка действия защиты
4000 Ом	1 Ом	±(3%+3D)	≥3 В	600 В_дейст.

Замечание: появление звукового сигнала при сопротивлении около 40 Ом; появление звукового сигнала и включение индикатора "ALARM" при наличии напряжения переменного или постоянного тока ≥30 В на входе прибора.

Сопротивление, диапазон 40.00 Ом

Диапазон отображения	40.00 Ом
Диапазон измерения	0.01~40.00 Ом
Погрешность	±(3%+10D), после установки нулевого значения
Разрешение	0.01 Ом
Напряжение разомкнутой цепи	6 В, типовое
Ток короткого замыкания	минимум 200 мА (<2.0 Ом)
Защита	плавкий предохранитель (0.5 А/600 В)

Замечание: при этом режиме графическая шкала не действует.

Варианты написания: Sanwa MG-1000.
