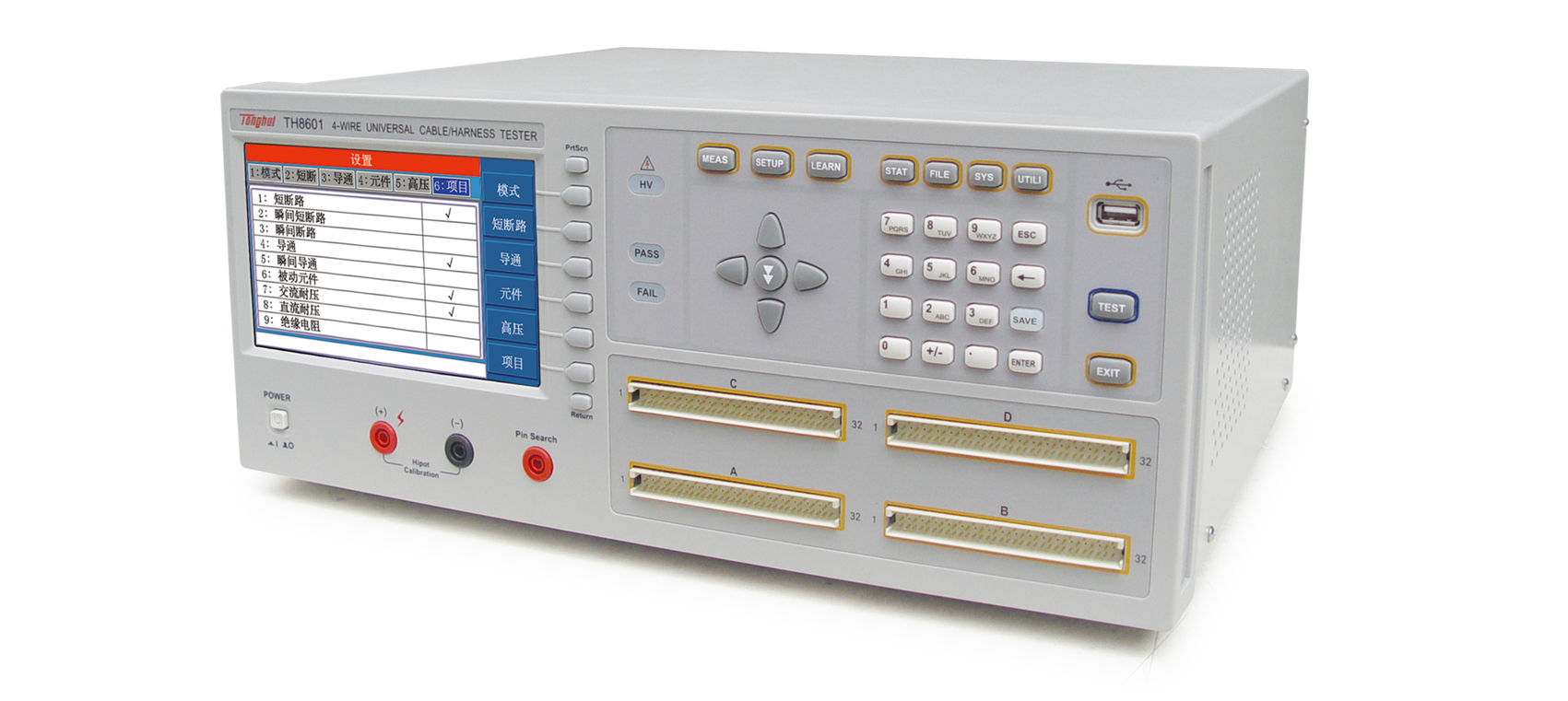

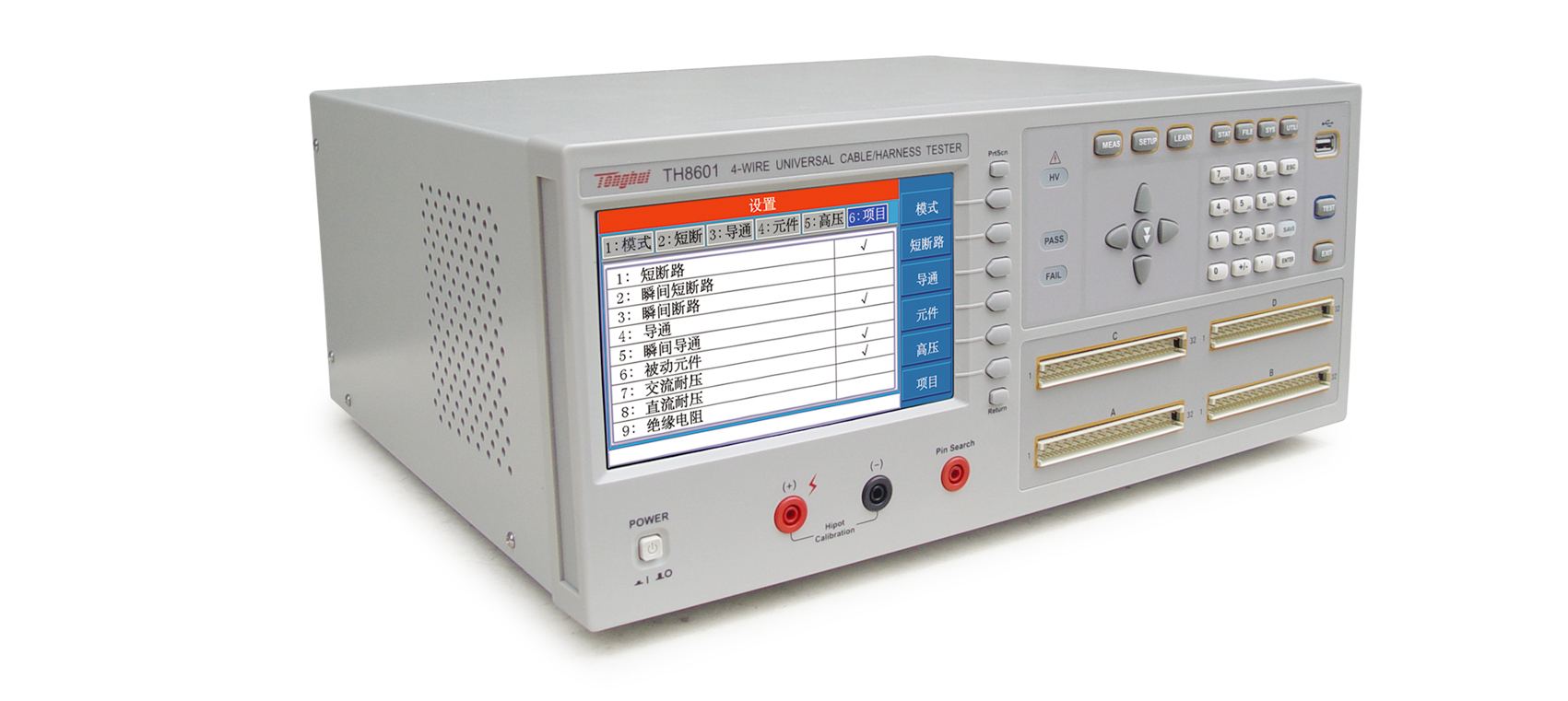

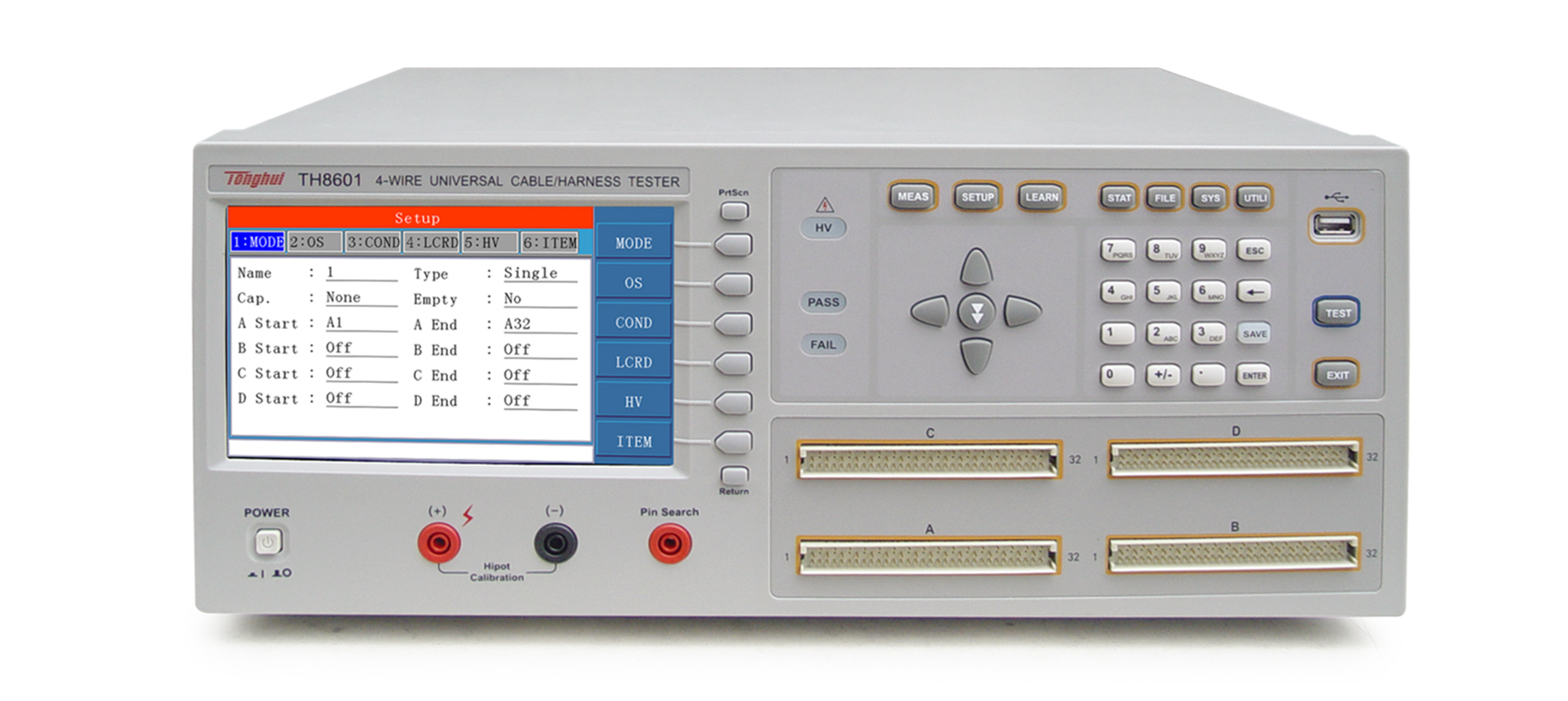

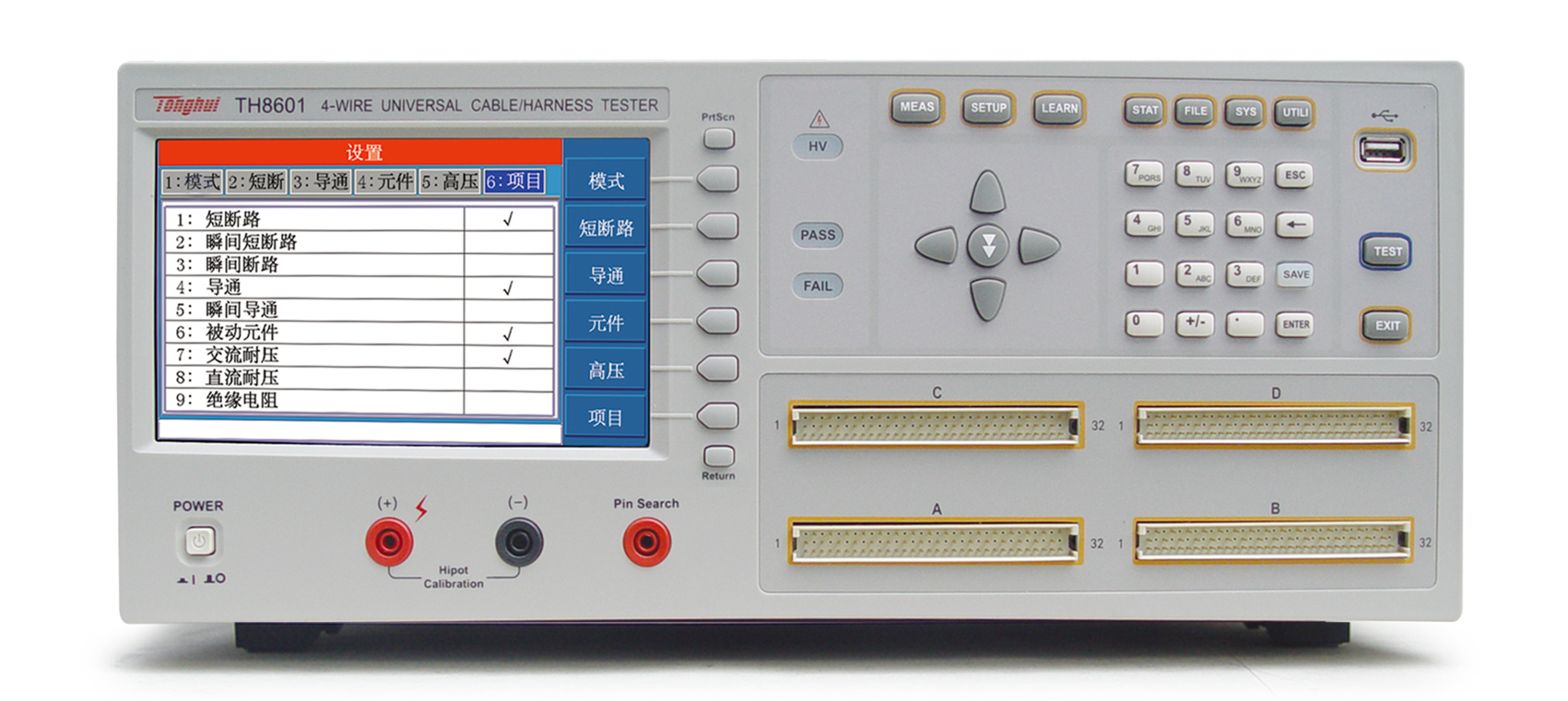

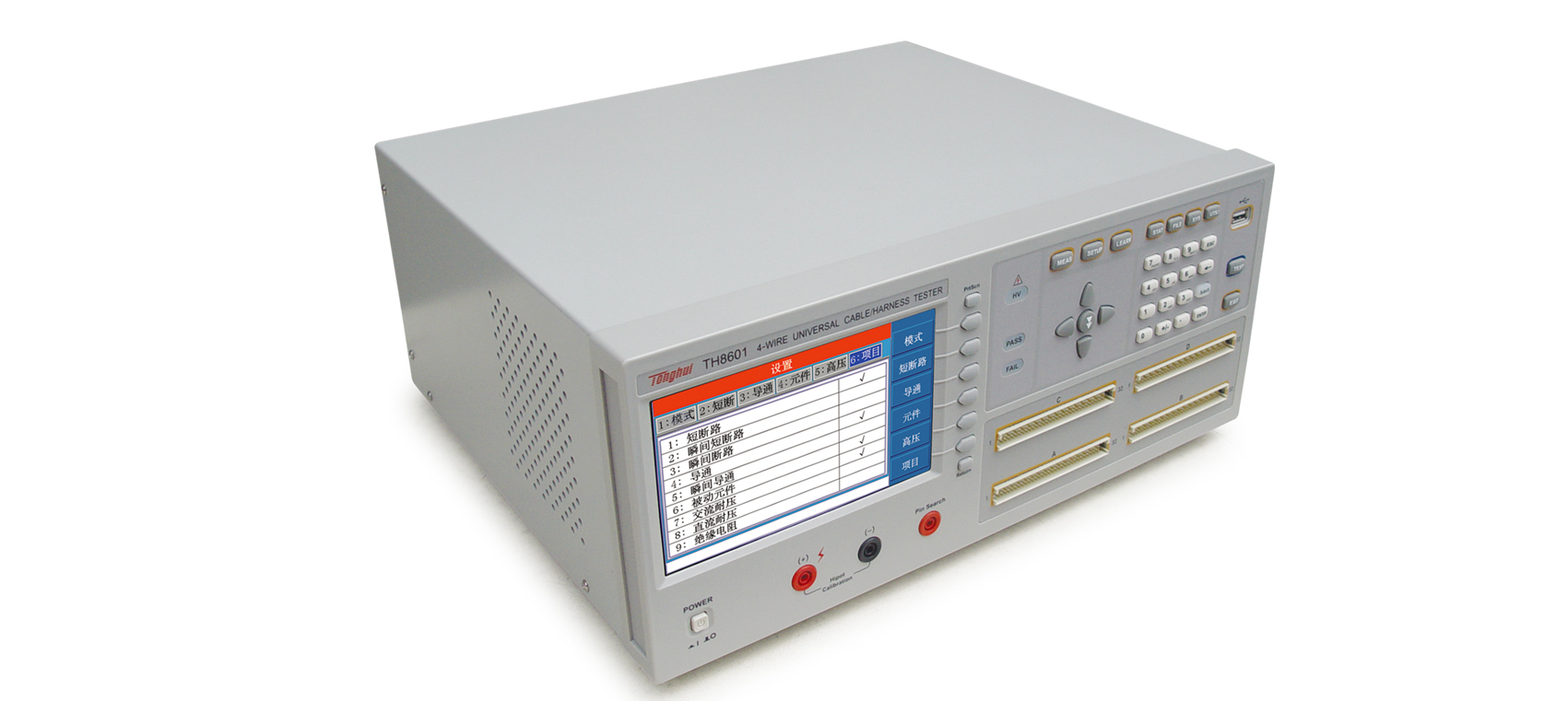

Тестер кабелей и жгутов TH8601

Четырехконтактный тестер проводов серии TH8601 представляет собой многофункциональную и автоматическую систему проверки комплексных параметров проводов, которая используется исключительно для проверки качества и надежности соединения различных видов кабелей, жгутов проводов и смещения обмоток. Эта система обеспечивает программируемый источник постоянного тока и постоянного напряжения, а также источник питания высокого напряжения. Элементы испытаний включают непрерывность, пассивный элемент (индуктивность, сопротивление, емкость и диод), выдерживаемое напряжение переменного/постоянного тока, сопротивление изоляции и другие параметры высокого и низкого напряжения.

Применяя усовершенствованную технику выборки цифр LCR и высокоскоростную и долговечную технику переключения каналов, эта система значительно повышает точность, скорость и срок службы теста. Кроме того, в этой системе используется метод изоляции высокого и низкого напряжения, поэтому производительность тестирования сопротивления изоляции значительно повышается.

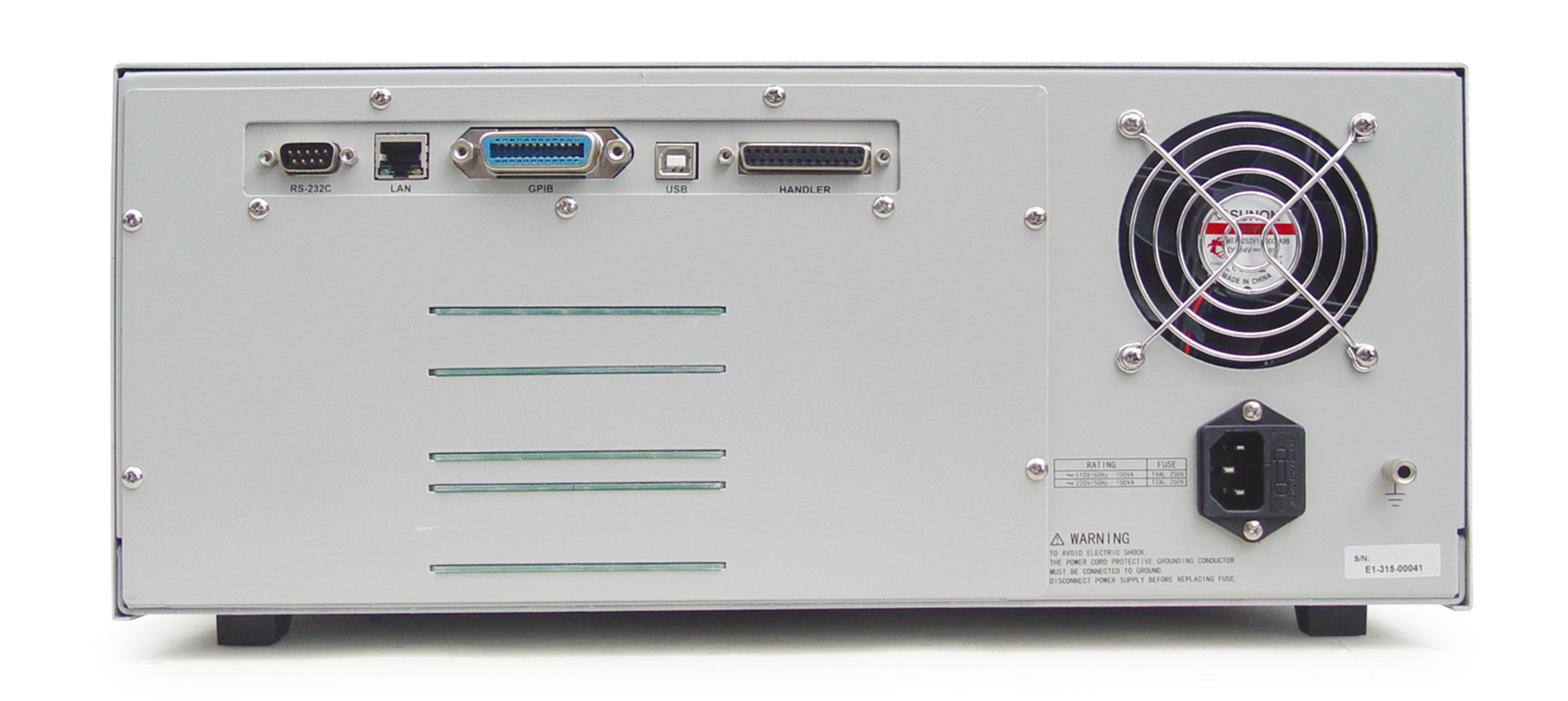

Различные интерфейсы RS232, RS485, GPIB, USB, LAN и обработчик удобны для пользователей, чтобы применить их к автоматической линии обнаружения и производства.

Технические параметры:

Модель			ТН8601	TH8601A
Тестовый штифт			128 Пин	64-контактный
Источник тестового сигнала	Источник синусоидального сигнала: 50 Гц-300 кГц, тест компонента ProgrammableCapacitance 1 Vrms		Частота: 0.02% 1Vrms, напряжение 10%
	Программируемый источник сигнала постоянного тока: 5 В пост. тока макс.		10%
	Программируемый источник постоянного тока: 1-20 мА		10%
	Программируемый источник высокого напряжения постоянного тока: макс. 1 мА	5В-100В	10%±1 цифра
		100–1000 В постоянного тока	5%±1 цифра
	Программируемый источник высокого напряжения переменного тока: макс. 10 мА	50В-100В переменного тока	10%±1 цифра
		100В переменного тока-750В переменного тока	5%±1 цифра
	Сканирование вкл-выкл канальной пластины Источник сигнала: 5 В постоянного тока
Тест скорости	Переходный режим обрыва и короткого замыкания (128 баллов) Образец стандарта: 10 мс		Указывает время подметания 64 NET O/S за раз
	Базовое значение скорости теста: 100 мс		Указывает время измерения одного пассивного компонента или общее время измерения одного кабеля.
Измерение емкости	Диапазон: 0,1 пФ-300 пФ (образец 10 пФмин)		10%±3 цифры
	Диапазон: 300 пФ-1000 мкФ		5%±3 цифры
Измерение сопротивления	10МОм-1МОм		5%±1 цифра
Конд./Интервал конд.	10 МОм-50 Ом		5% ± 5 цифр
Открытое и короткое замыкание	1кОм-50кОм		10%±1 цифра
Тестирование диодов	0-10В		10%±1 цифра
Изоляционное сопротивление	1 МОм-100 МОм		5% ± 5 цифр
	100 МОм-1000 МОм		10%±5 цифр
Ток утечки постоянного тока	1 мкА-1000 мкА		5%±2 цифры
Ток утечки переменного тока	0,01 мА-5 мА		10%±5 цифр
