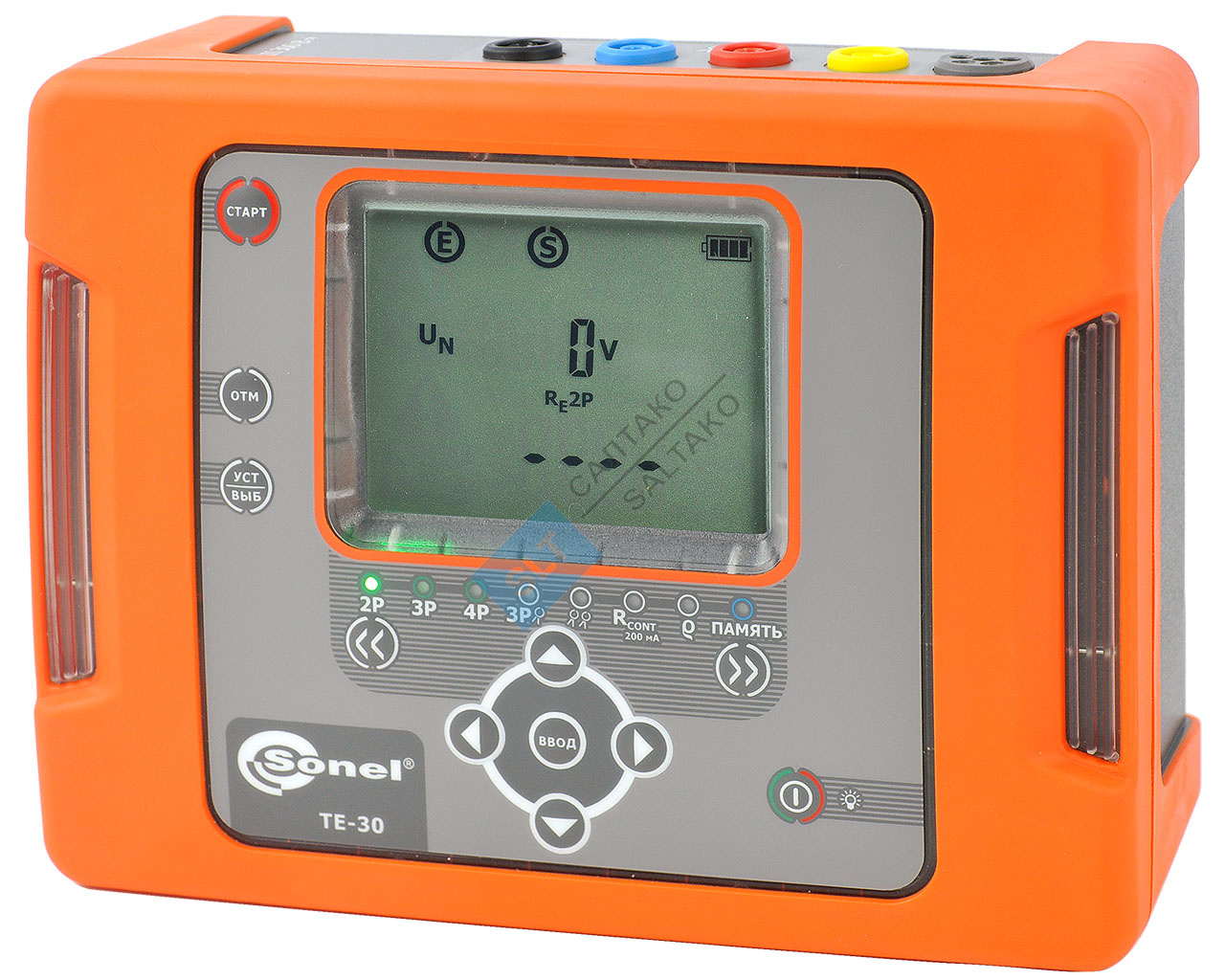

TE-30 Измеритель параметров заземляющих устройств Sonel

• Sonel TE-30 измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
• измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
• измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
• измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
• измерение удельного сопротивления грунта методом Веннера;
• измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом;
• измерение напряжения помех;
• измерение сопротивления измерительных зондов;
• автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
• работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
• сохранение результатов измерений в память;
• передача данных на ПК с использованием USB интерфейса;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
• рабочий диапазон температур от -20°C до +50°C.

ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.

Основные технические характеристики TE-30

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (10% и. в. + 1 е. м. р.)

• частота f_N 45…65 Гц
• частота измерения – минимум два измерения в секунду

Измерение сопротивления заземления (2-х проводный метод)

Диапазон	Разрешение	Погрешность основная
0…19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0…199,9 Ом	0,1 Ом
200…1999 Ом	1 Ом	±5%
2000…9999 Ом	1 Ом	±8%

Измерение сопротивления заземления (3-х и 4-х проводный метод)

Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.

Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.

Измерение сопротивления многоэлементных заземлений с помощью двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 8 е. м. р.)
20,0...99,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0...9,99 Ом∙м	0,01 Ом∙м	Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р.
10,0…99,9 Ом∙м	0,1 Ом∙м
100...999 Ом∙м	1 Ом∙м
1,00…9,99 кОм∙м	0,01 кОм∙м
10,0…99,9 кОм∙м	0,1 кОм∙м
100…999 кОм∙м	1 кОм∙м

• расстояние между измерительными зондами (L): 1...50 м

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные технические характеристики
Класс изоляции	двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Категория безопасности	III 300В согласно ГОСТ IEC 61010-1-2014
Степень защиты корпуса ГОСТ 14254-2015	IP65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	20 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений RE	>800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<4 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	200 x 150 x 74 мм
Масса измерителя	приблизительно 1,2 кг
Рабочая температура	-20..+50°C
Температура зарядки аккумуляторов	+10..+40°C
