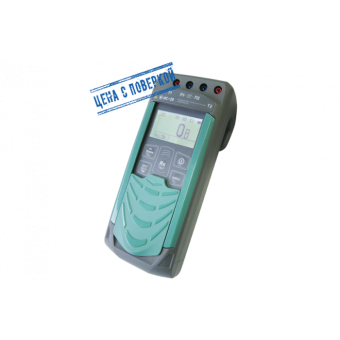

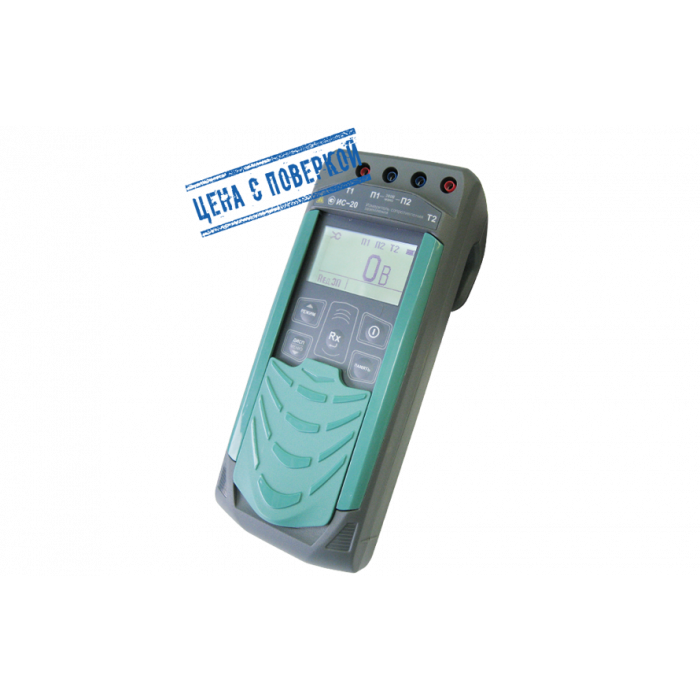

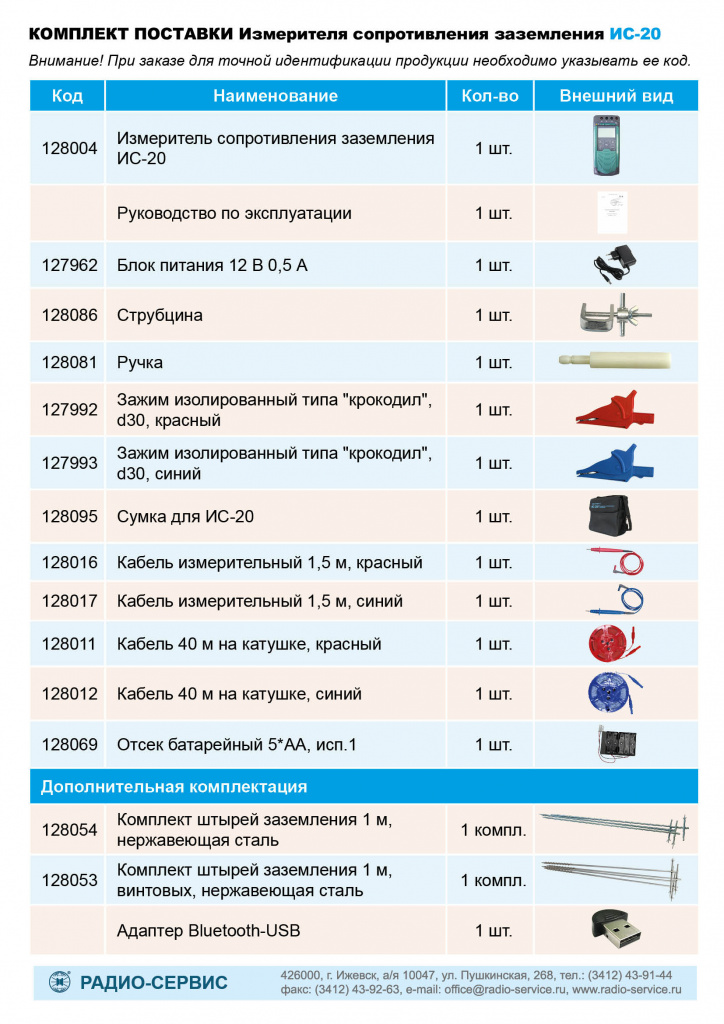

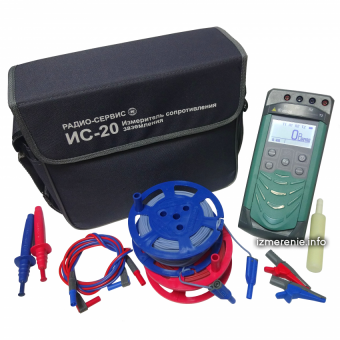

Измеритель сопротивления заземления ИС-20

ОПИСАНИЕ ПРИБОРА Приборы предназначены для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу и измерения с автоматическим вычислением удельного сопротивления грунта. Прибор ИС-20/1 дополнительно измеряет: - сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления. - сопротивление заземлителя с применением двух клещей без применения вспомогательных электродов ( ГОСТ Р 50571.16) - переменный ток без разрыва цепи. Прибор обеспечивает автоматическое переключение диапазонов и определение единиц измерения. При выключении, прибор сохраняет, а при включении восстанавливает настройки последнего измерения. Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером). Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металгидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция прибора обеспечивает извлечение и установку аккумуляторной батареи (например, для замены) без нарушения пломбирования прибора. Прибор имеет самоконтроль напряжения питания. При снижении напряжения от 5,2 до 5,0 В происходит отключение прибора. Прибор имеет режим зарядки аккумулятора. Он включается автоматически при подключении сетевого блока питания из комплекта поставки прибора и отображается индикатором. Прибор обеспечивает защиту аккумулятора от перезарядки. Время готовности прибора при включении питания не более 3 с. Время непрерывной работы прибора при цикле: измерение – 1 минута, пауза – 2 минуты, не менее 4 часов. При неиспользовании прибора в течение от 2 до 3 минут, происходит автоматическое выключение. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «А». Мощность потребления не более 12 Вт. Масса прибора не более 0,8 кг. Габаритные размеры прибора не более 88 х 105 х 245 мм. Срок службы не менее 10 лет. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1. Измерение электрического сопротивления Диапазоны измерения сопротивления Допускаемое значение сопротивления в цепях подключения, не более Пределы допускаемой основной абсолютной погрешности измерений сопротивления для четырехпроводного метода измерений токовых Т1 - Т2 потенциальных П1 - П2 от 1 до 999 мОм 30 Ом 40 кОм ± (0,03×R + 3 е.м.р.) от 0,01 до 9,99 Ом 1 кОм от 0,1 до 99,9 Ом 10 кОм от 1 до 999 Ом 40 кОм от 1,00 до 9,99 кОм Максимальное амплитудное напряжение помехи для диапазонов измерений электрического сопротивления, В от 1 до 999 мОм не более 12 от 1,00 Ом до 9,99 кОм не более 24 2. Измерение электрического сопротивления с одними клещами (только для ИС-20/1) Диапазоны измерения сопротивления Допускаемое значение сопротивления в цепях подключения, не более Пределы допускаемой основной абсолютной погрешности измерений сопротивления с одними клещами для четырехпроводного метода измерений токовых Т1 - Т2 потенциальных П1 - П2 от 1 до 999 мОм 30 Ом 40 кОм ±( 0,05×R+ R2 ⁄ (300×Rобщ)+3 е.м.р.) от 0,01 до 9,99 Ом 1 кОм от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм Допустимый измерительный ток через измерительные клещи, не менее, мА 0,3 3. Измерение электрического сопротивления двумя клещами (только для ИС-20/1) Диапазоны измерения сопротивления Пределы допускаемой основной абсолютной погрешности измерений сопротивления от 0,03 до 9,99 Ом ± (0,1×R + 3 е.м.р.) от 10,0 до 99,9 Ом ± (0,15×R + 3 е.м.р.) 4. Измерение амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц Диапазон измерения, В от 1 до 300 Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц ± (0,05×U + 3 е.м.р.) 5 Измерение силы синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (только для ИС-20/1) Диапазон измерения, мА от 1 до 250мА от 0,25 до 2,50 А Пределы допускаемой основной абсолютной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей ± (0,05×I + 3 е.м.р.) 5. Дополнительные погрешности Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением температуры в рабочем диапазоне, ± 3 %. Пределы допускаемых дополнительных относительных погрешностей измерений электрического сопротивления, напряжения и силы переменного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ± 3 %. КОМПЛЕКТ ПОСТАВКИ 1 Измеритель сопротивления заземления ИС – 20 (ИС-20/1) РАПМ.411212.002 1 2 Руководство по эксплуатации РАПМ.411212.002РЭ 1 3 Блок питания 1 4 Струбцина РЛПА.301532.001 1 5 Ручка РЛПА.715311.004 1 6 Зажим типа «крокодил» 2 7 Сумка для переноски прибора 1 8 Комплект кабелей в составе: 1 - кабель РЛПА.685551.002 – измерительный, красный, длиной 1,5 м; - кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м; 1 - кабель на катушке РАПМ.685442.003 - красный, длиной 40 м; 1 - кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м. 1 9 Батарейный отсек РАПМ.436244.007 1 10 Bluetooth-USB адаптер 1 11 Штырь заземления РЛПА.305177.004 1 - длина 1 м 0 / 4 12 Клещи токоизмерительные КТИ-20/1 РАПМ.418114.005 2 и (или) КТИ-20/2 РАПМ.418114.006 2 (для ИС-20/1) 1 13 Клещи передающие КП-20/1 РАПМ.418114.004 (для ИС-20/1) 3 0 / 1 Примечания 1 - Комплект штырей заземления поставляется по отдельному заказу. 2 - Модель клещей токоизмерительных согласовывается при заказе. 3 - Клещи передающие КП-20/1 поставляются по отдельному заказу.
