Измерители сопротивления серии HIOKI RM354x

Серия HIOKI RM354x — это тестеры сопротивления и высокоскоростные/высокоточные измерители сопротивления. Устройства предлагают настройку скорости измерения для нахождения оптимального положения между высокой скоростью и высокой точностью.

• Измерители сопротивления:

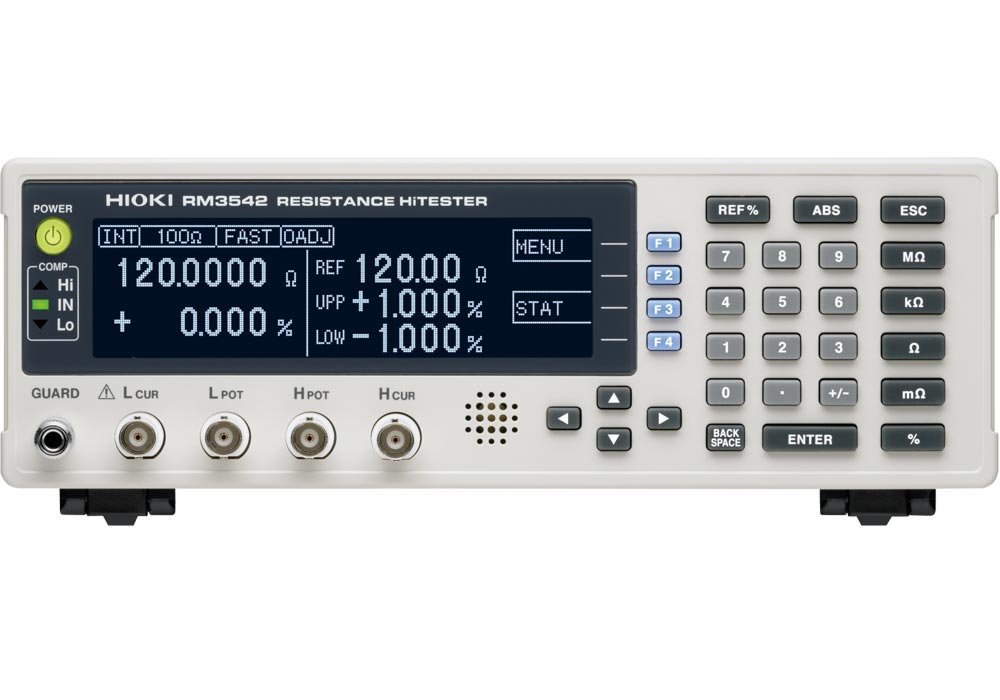

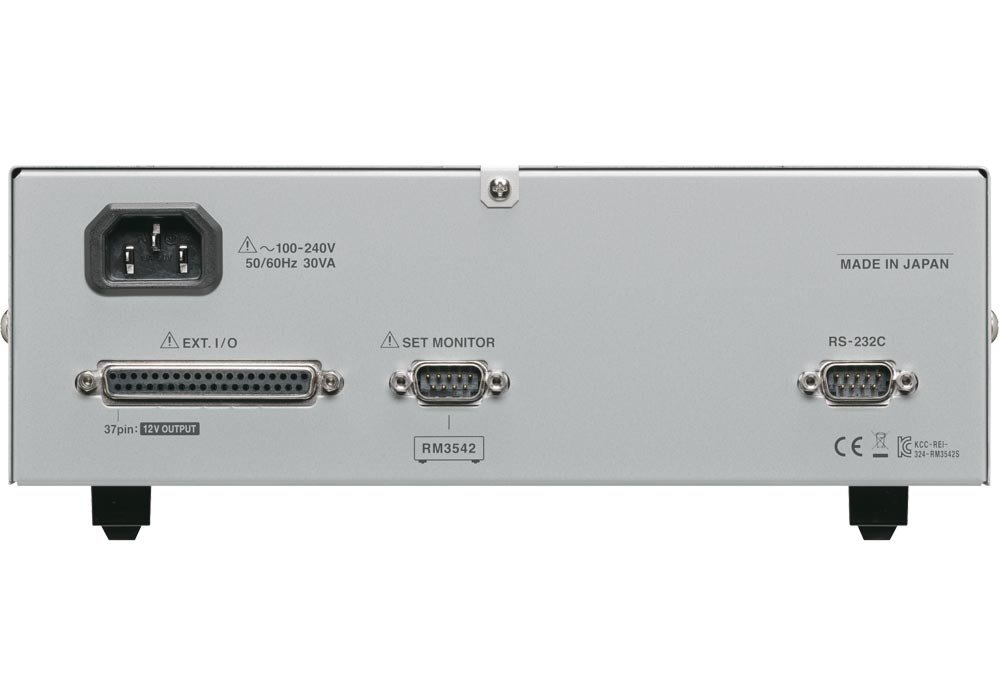

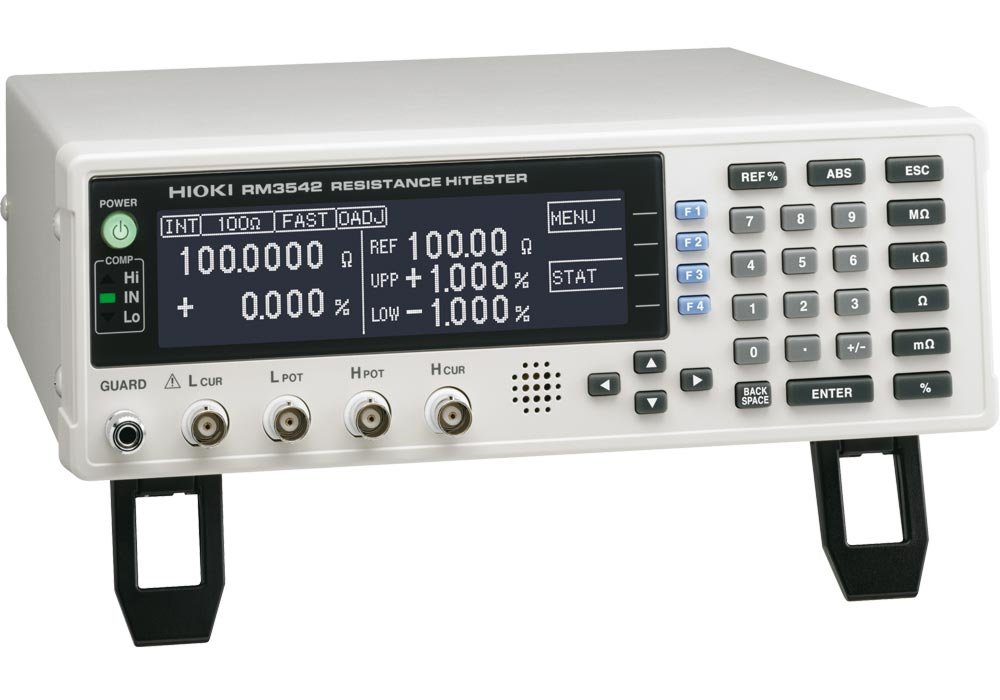

  • RM3542: Тестер сопротивления, высокоскоростной измеритель сопротивления.

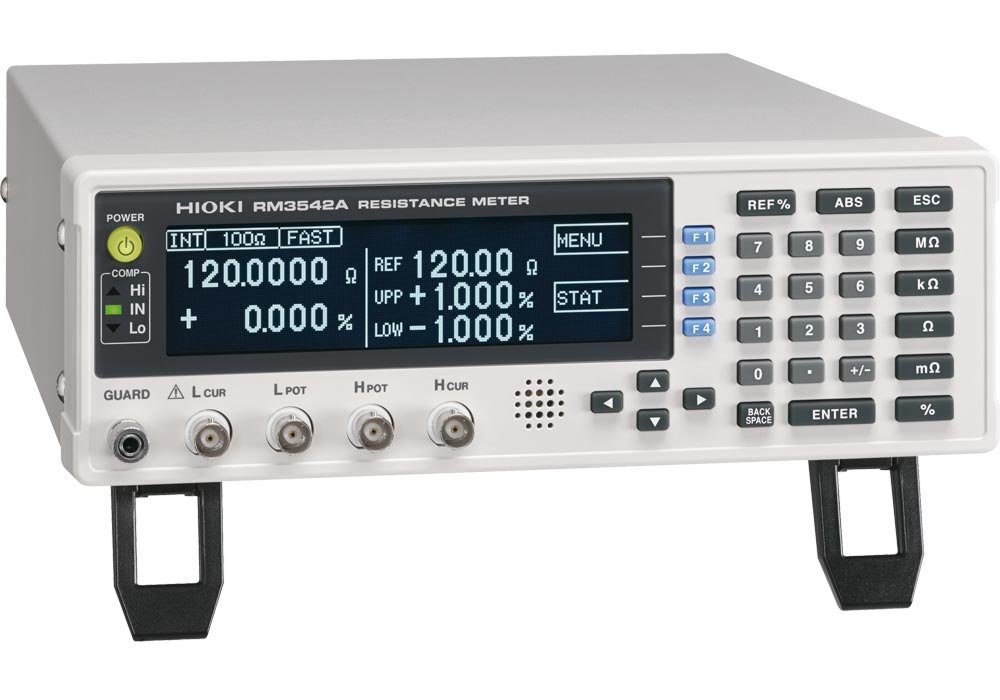

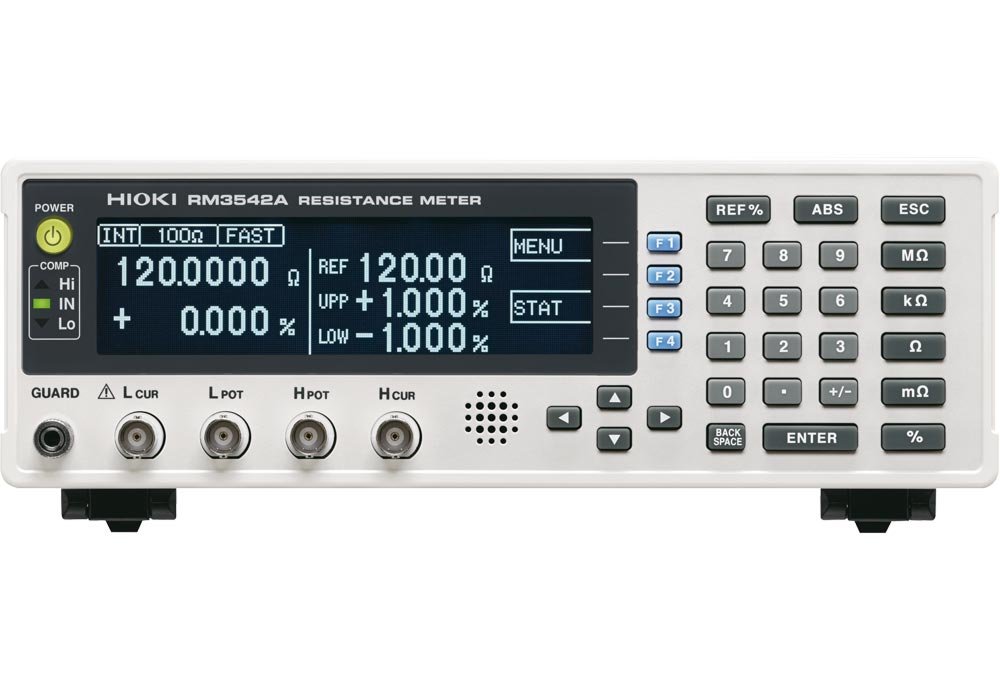

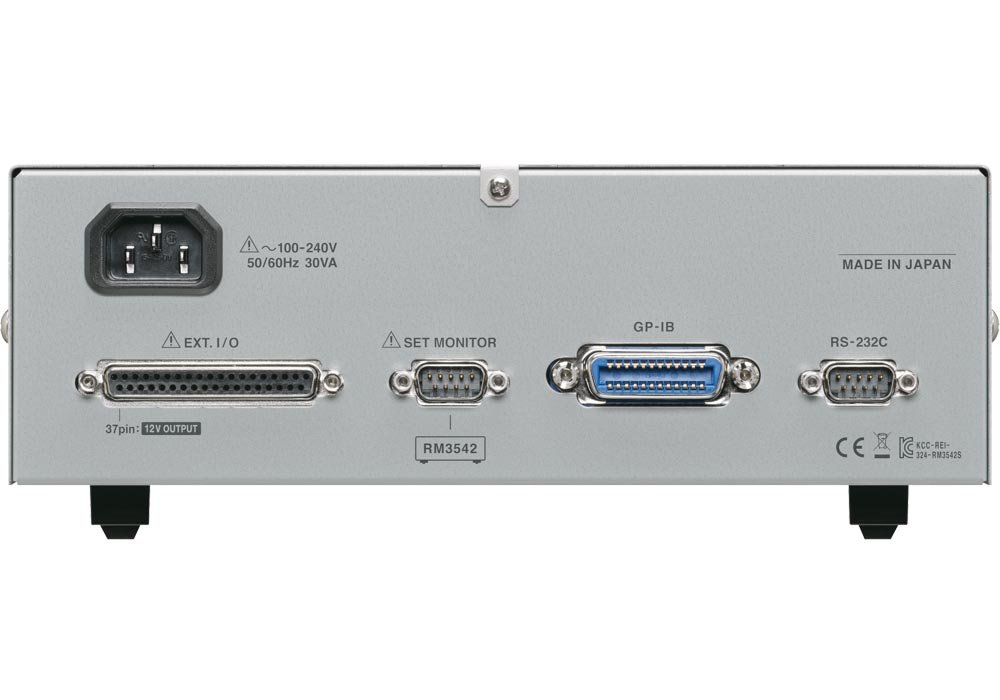

  • RM3542A: Измеритель сопротивления, высокоскоростной измеритель сопротивления, до 120 МОм, разрешение 0,1 мкОм

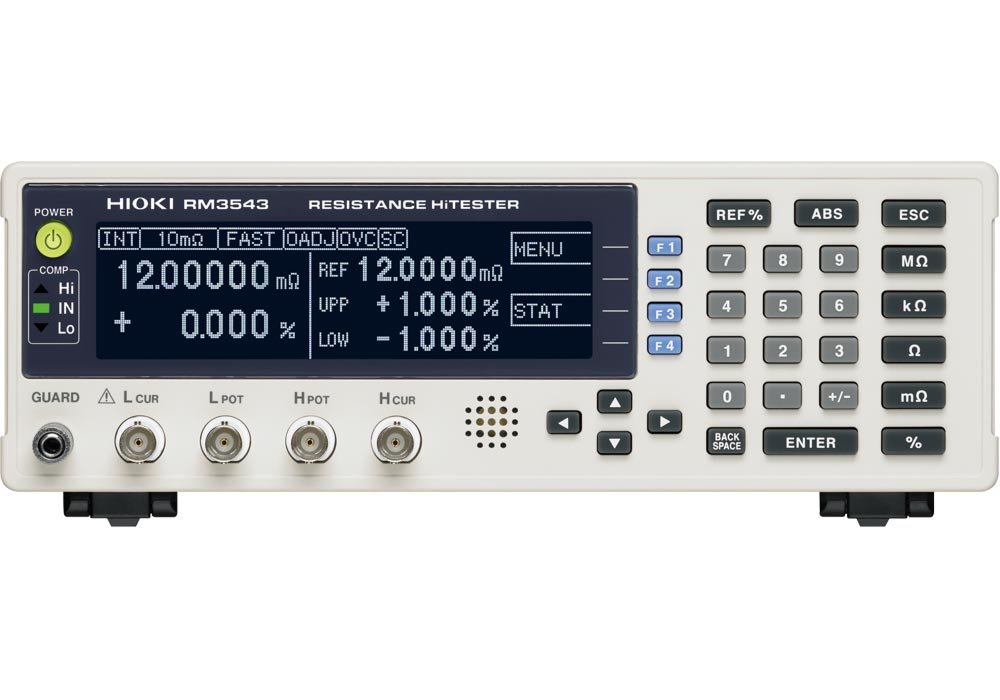

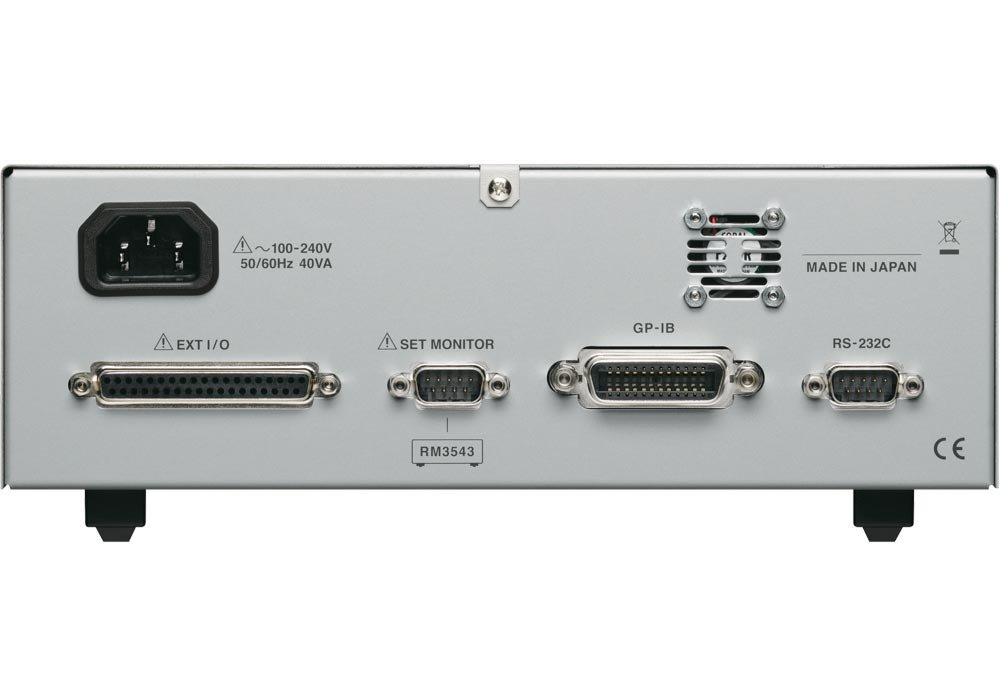

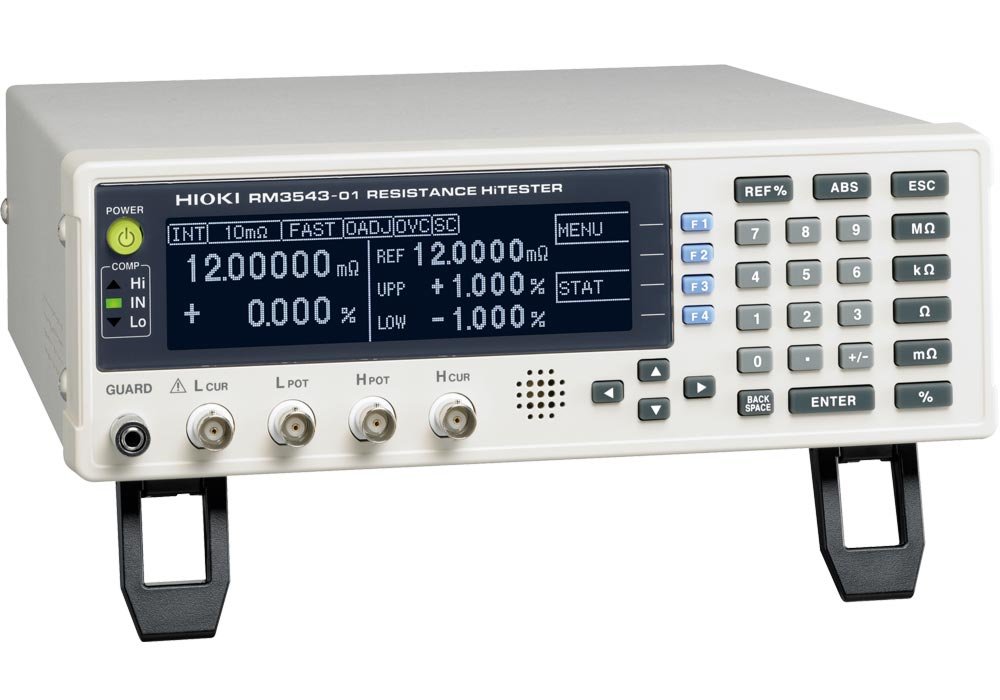

  • RM3543: Тестер сопротивления, высокоточный и с высоким разрешением, измеряет шунты 0,1 мОм с запасом при точности ±0,16% и разрешающей способности 0,01 мкОм.

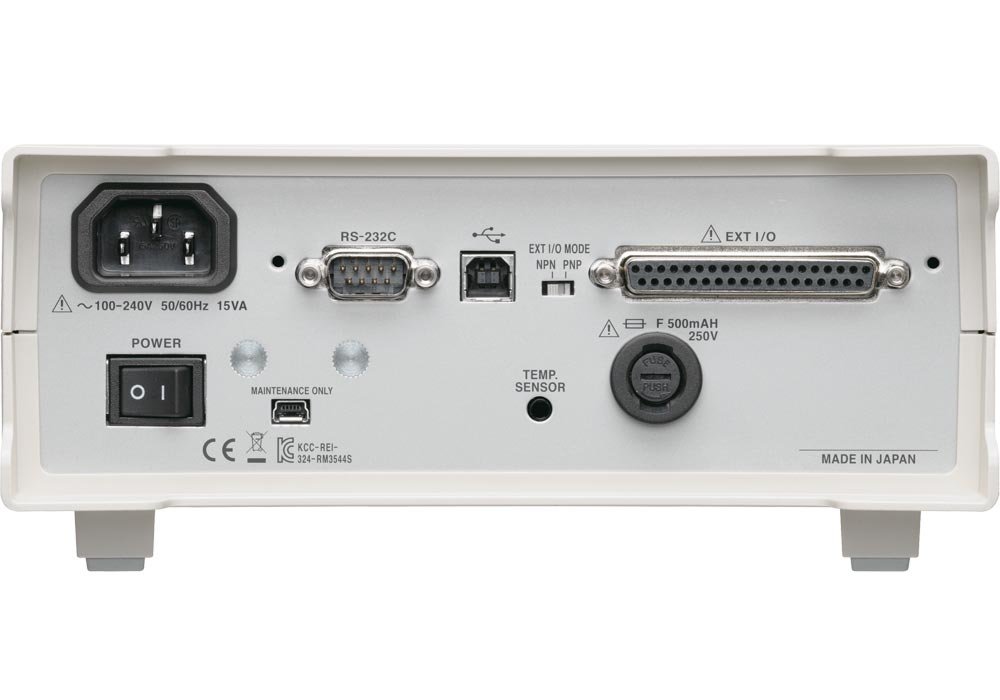

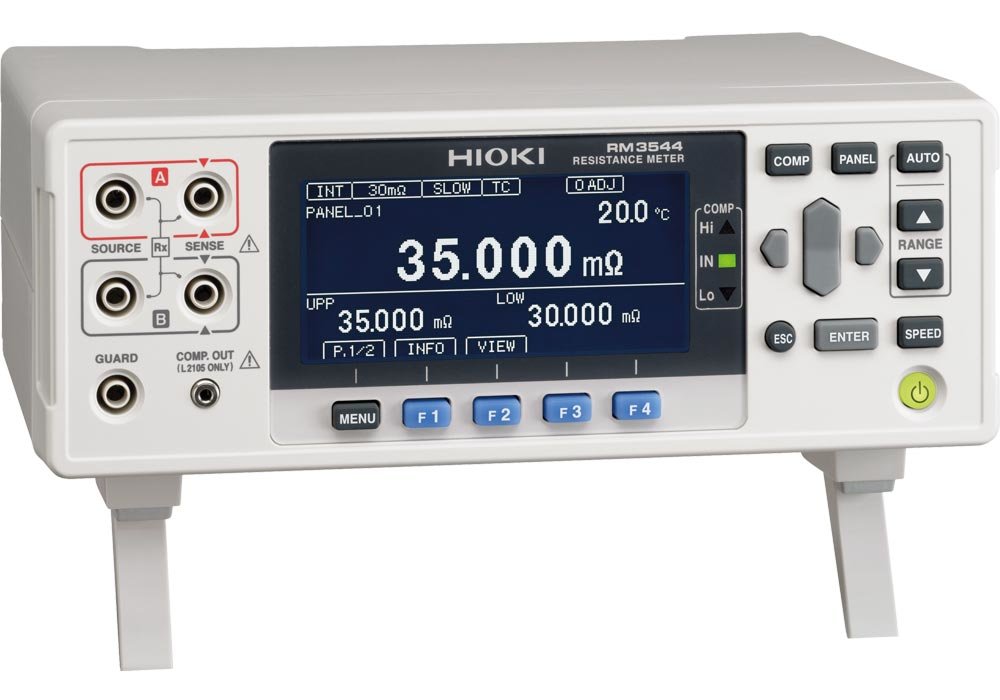

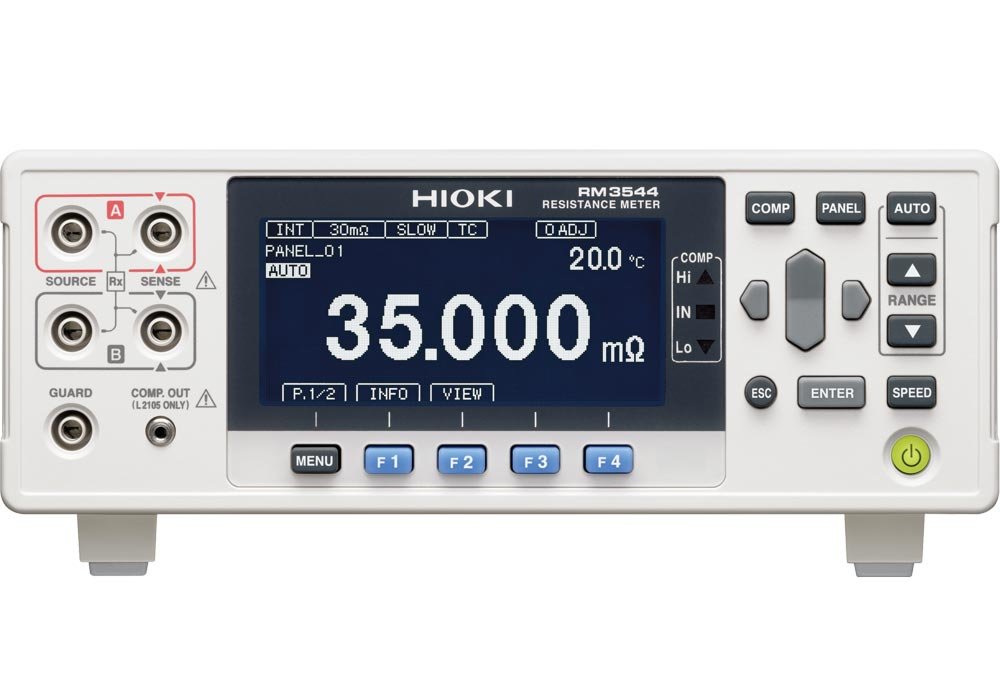

  • RM3544: Измеритель сопротивления, базовая точность 0,02%, максимальное разрешение 1 мкОм, измерение от 0,000 мОм (испытательный ток 300 мА) до 3,5 МОм.

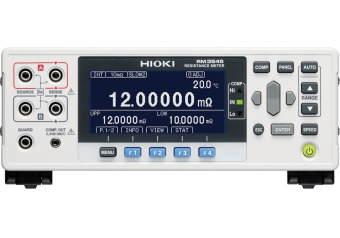

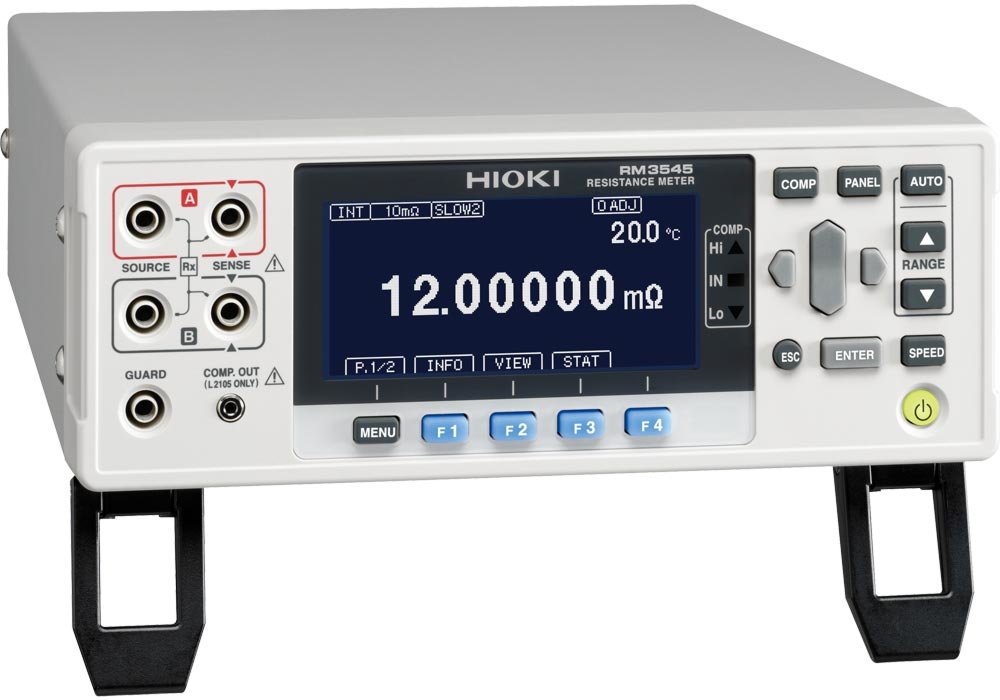

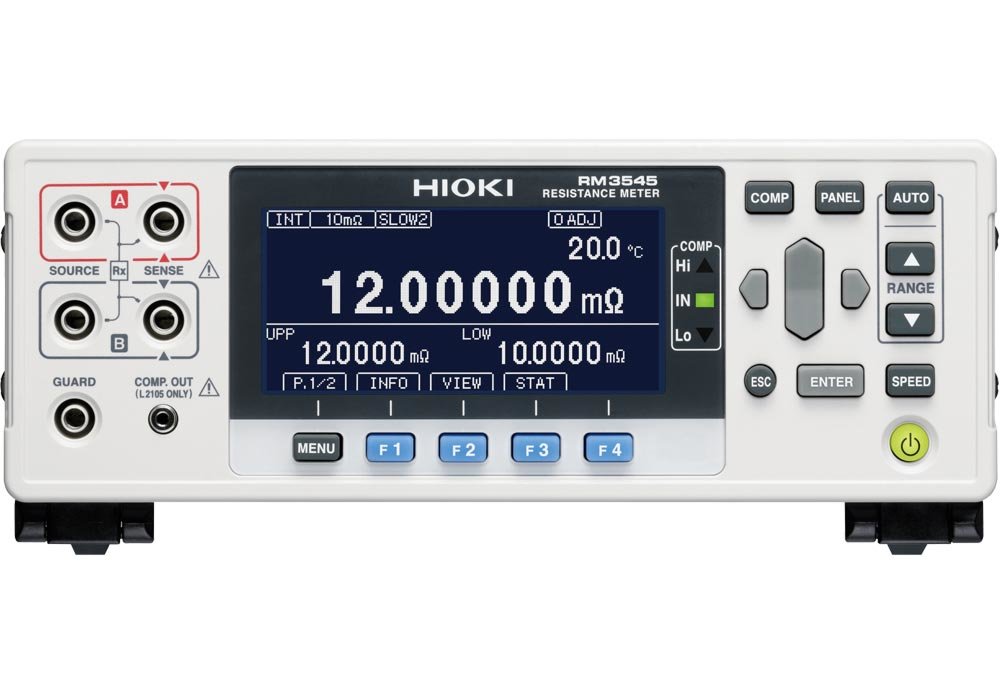

  • RM3545: Измеритель сопротивления, сверхвысокая точность 0,006%, макс. разрешение 0,01 мкОм, измерение от 0,00 мкОм (испытательный ток 1 А) до 1200 МОм, многоканальные возможности.

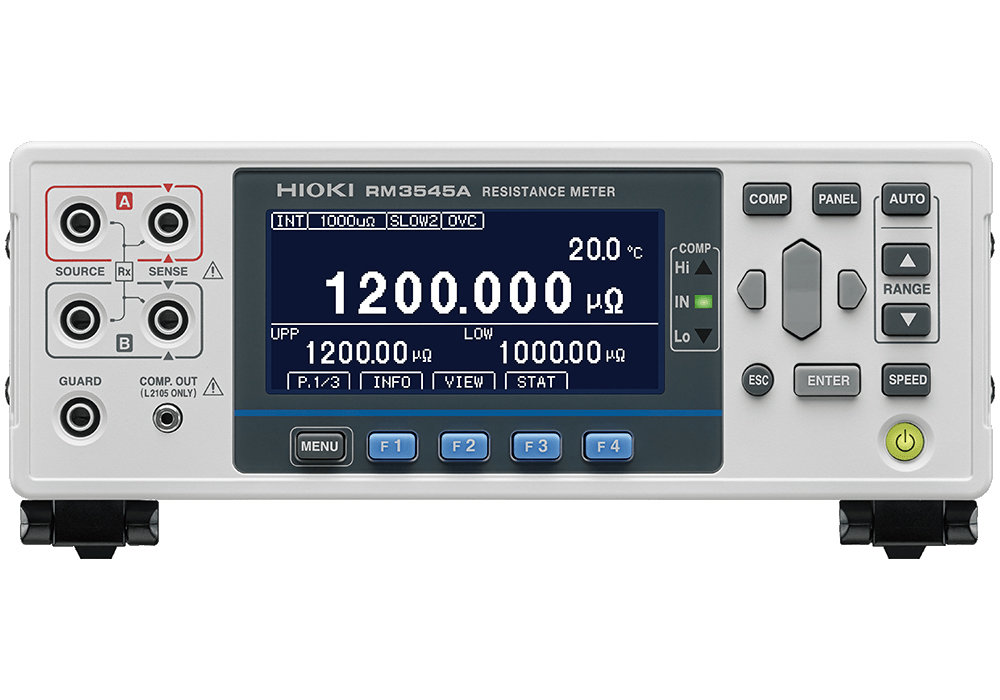

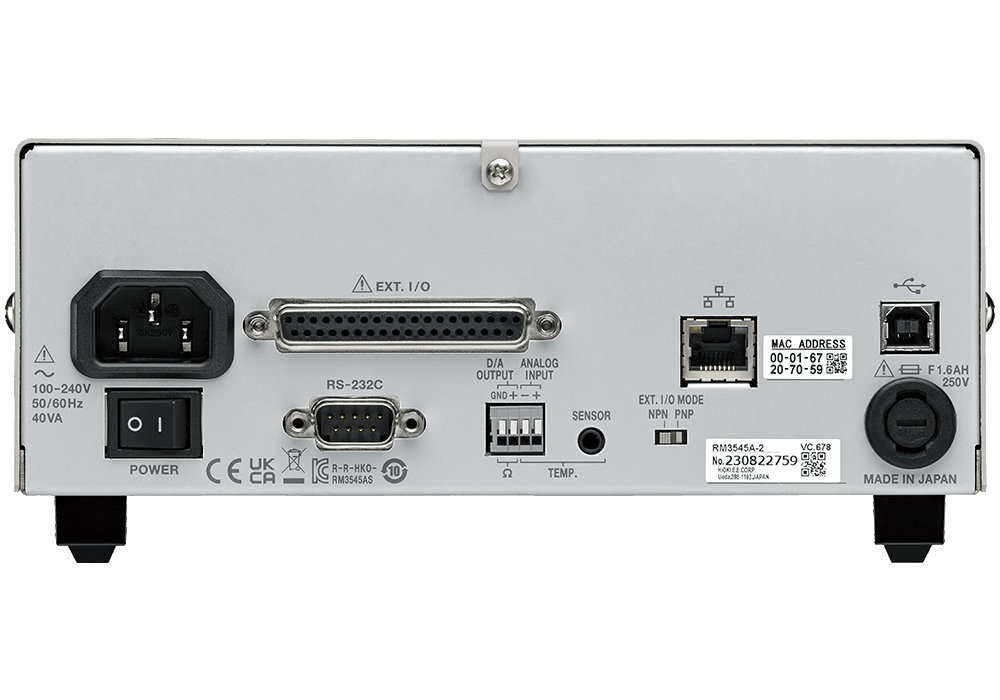

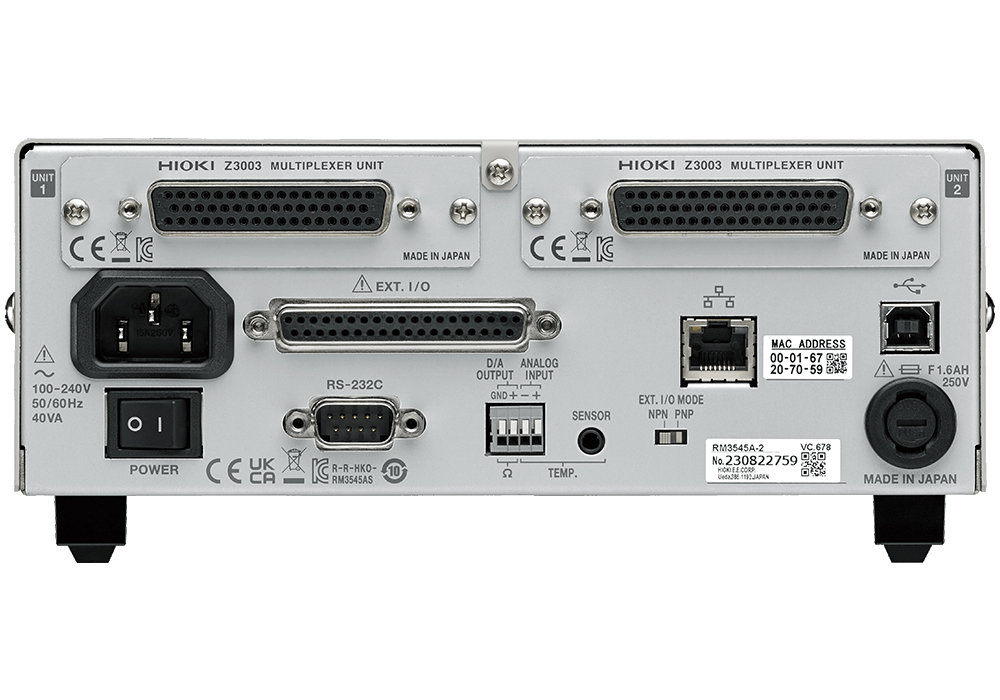

  • RM3545A: Измеритель сопротивления, сверхвысокая точность 0,045%, макс. разрешение 1 нОм, измерение от 1 нОм (испытательный ток 1 А) до 1200 МОм, многоканальные возможности.
• Самое быстрое время измерения 0,9 мс (RM3542, RM3542A), 0,1 мс (RM3543), 18 мс (RM3544) или 2,2 мс/2,3 мс (RM3545(A)).
• Наилучшее разрешение 0,1 мкОм (RM3542, RM3542A), 0,01 мкОм (RM3543, RM3545), 1 нОм (RM3545A) или 1 мкОм (RM3544).
• Ток источника тестирования до 300 мА постоянного тока (RM3544).

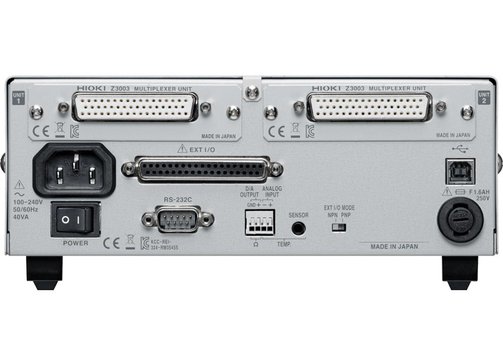

• RM3545: многоточечное измерение в 20 точках и поддержка мультиплексора (версия -02).
• Модели с интерфейсами в зависимости от модели RS232C, USB, GPIB.

Обзор модели

Модель	RM3542	RM3542A	RM3543	RM3544	RM3545	RM3545A
Диапазон сопротивления	При выключенном низком уровне мощности: диапазон от 100 мОм (макс. 120,0000 мОм, разрешение 0,1 мкОм) до диапазона 100 МОм (макс. 120,0000 МОм, разрешение 100 Ом), 10 шагов При включенном низком уровне мощности: диапазон от 1000 мОм (макс. 1200,000 мОм, разрешение 1 мкОм) до диапазона 1000 Ом (макс. 1200,000 Ом, разрешение 1 мОм), 4 шага	При выключенном низком уровне мощности: диапазон от 100 мОм (макс. 120,0000 мОм, разрешение 0,1 мкОм) до диапазона 100 МОм (макс. 120,0000 МОм, разрешение 100 Ом), 16 шагов При включенном низком уровне мощности: диапазон от 1000 мОм (макс. 1200,000 мОм, разрешение 1 мкОм) до диапазона 1000 Ом (макс. 1200,000 Ом, разрешение 1 мОм), 6 шагов	(Метод: Четырехконтактный, постоянный ток) Диапазон от 10 мОм (макс. 12,00000 мОм, разрешение 0,01 мкОм) до 1000 Ом (макс. 1200,000 Ом, разрешение 1 мОм), 7 шагов	Диапазон от 30 мОм (макс. отображаемое значение 35,000 мОм, разрешение 1 мкОм) до 3 МОм (макс. отображаемое значение 3,5000 МОм, разрешение 100 Ом), 9 шагов	Диапазон от 10 мОм (макс. отображение 12,00000 мОм, разрешение 10 нОм) до 1000 МОм (макс. отображение 1200,0 МОм, разрешение 100 кОм), 12 шагов; низкое энергопотребление ВКЛ. Диапазон от 1000 мОм (макс. отображение 1200,00 мОм, разрешение 10 мкОм) до 1000 Ом (макс. отображение 1200,00 Ом, разрешение 10 мОм), 4 шага	Диапазон, испытательный ток/измерительный ток: 1000 мкОм/1 А 10 мОм/ 1 А 100 мОм/1 А 1000 мОм/100 мА 10 Ом/10 мА 100 Ом/10 мА 1000 Ом/ 1 мА 10 кОм/1 мА 100 кОм /100 мкА 1000 кОм/10 мкА 10 МОм/1 мкА 100 МОм/100 нА 1000 МОм/1 мкА или меньше
Точность измерения	В режиме SLOW, в диапазоне 100 мОм: ±0,015% показаний. ±0,002% полной шкалы В режиме SLOW, в диапазоне 1000 Ом: ±0,006% показаний. ±0,001% полной шкалы (наилучший случай)		В диапазоне 10 мОм, в режиме SLOW, среднее значение 16 раз: ±0,060% показаний. ±0,001% полной шкалы	±0,020% от показаний. ±0,007% от полной шкалы	±0,006% от показаний. ±0,001% от полной шкалы	Диапазон 1000 мкОм: ±0,045% от показания. ±0,010 % полной шкалы, диапазон 10 мОм: ±0,045 % показания. ±0,001% полной шкалы, диапазон 100 мОм: ±0,045% от показания. ±0,001% полной шкалы, диапазон 1000 мОм: ±0,012% от показания. ±0,001% полной шкалы, диапазон 1000 Ом: ±0,006% от показания. ±0,001% полной шкалы
Тестовый ток	100 мА постоянного тока (диапазон 100 мОм) до 100 нА постоянного тока (диапазон 100 МОм)		1 А постоянного тока (диапазон 10 мОм) до 1 мА постоянного тока (диапазон 1000 Ом)	300 мА постоянного тока (диапазон 30 мОм) до 500 нА постоянного тока (диапазон 3 МОм)	1 А постоянного тока до 1 мкА или менее; низкое энергопотребление ВКЛ: от 1 мА до 5 мкА постоянного тока	Высокий режим: от 1000 мкОм (1 А) до 1000 МОм (до 1 мкА) низкий режим: от 100 мОм (100 мА) до 100 Ом (1 мА) режим низкой мощности (LP): измерение низкой мощности с измерительным током и напряжением разомкнутой цепи до 20 мВ LP 1000 мОм (1 мА) до LP1000 Ом (5 мкА)
Напряжение открытого контакта	макс. 20 В постоянного тока	макс. 20 В постоянного тока (при включенной функции ограничения приложенного напряжения: макс. 10 В постоянного тока )	макс. 20 В постоянного тока (напряжение в неизмеренном состоянии составляет 20 мВ или менее, при установленном режиме тока на импульс и настройке улучшения контакта на ВЫКЛ/ИМПУЛЬС (измерено с помощью вольтметра с сопротивлением 10 МОм)	макс. 5,5 В постоянного тока	20 В постоянного тока (диапазон 10 кОм или более), 5,5 В постоянного тока макс. (диапазон 1000 Ом или менее); низкое питание ВКЛ: макс. 20 мВ постоянного тока	Диапазон 1000 Ом или меньше: 8,0 В диапазон 10 кОм или больше: 20 В
Частота дискретизации/ скорость измерения	БЫСТРО, СРЕДНЕ, МЕДЛЕННО, 3 настройки В диапазонах 100 Ом / 1000 Ом, с выключенной малой мощностью: БЫСТРО 0,9 мс, СРЕДНЕ 3,6 мс, МЕДЛЕННО 17 мс (мин. время); Время интегрирования 1) : 0,1...100,0 мс или 1...5 PLC при 50 Гц, 1...6 PLC при 60 Гц		БЫСТРО, СРЕДНЕ, МЕДЛЕННО; Время интегрирования 1) : в диапазоне 10 мОм, значение по умолчанию: БЫСТРО 2,0 мс, СРЕДНЕ 5,0 мс, МЕДЛЕННО 1 PLC, диапазон настройки: 0,1...100,0 мс или 1...5 PLC при 50 Гц, 1...6 PLC при 60 Гц	БЫСТРЫЙ 21 мс (50 МГц), 18 мс 60 мс), СРЕДНИЙ 101 мс, МЕДЛЕННЫЙ 401 мс	FAST, MEDIUM, SLOW1, SLOW2, 4 настройки; FAST 2,2 мс, MED 21 мс (50 Гц)/18 мс (60 Гц), SLOW1 102 мс, SLOW2 202 мс	FAST (2,3 мс)/MED (50 Гц: 22 мс, 60 Гц: 19 мс)/SLOW1 (102 мс)/SLOW2 (202 мс); PR (чистое сопротивление) диапазон 10 мОм: FAST (21 мс)/MED (50 Гц: 41 мс, 60 Гц: 37 мс)/SLOW1 (121 мс)/SLOW2 (221 мс)
Измерение температуры	-		-	С датчиком Z2001: -10,0...99,9°C, точность ±0,5°C (температурный датчик Z2001 и RM3544 объединены в одно целое с точностью
Мультиплексор	-		-	-	Только RM3545-02 и RM3545A-2 поддерживают блок Z3003 (устанавливается до 2 блоков)
Отображать	Монохромный графический ЖК-дисплей 240x64 точек, белая светодиодная подсветка
Интерфейсы	RS232C, принтер, внешний ввод-вывод, версии -01: дополнительный GP-IB			Дополнительно: RS232C, принтер (RS232C), USB	RS232C, принтер (RS232C), USB, версия -01: Дополнительный GPIB	LAN/Ethernet, USB, RS232C, внешний ввод-вывод
Размеры (мм)	260 x 88 x 300; примерно 2,9 кг		260 x 88 x 300; около 3 кг	215 x 80 x 166; 0,9 кг (RM3544), 1,0 кг (RM3544-01)	215 x 80 x 307; 2,5 кг (RM3545/RM3545-01), 3,2 кг (RM3545-02)	215 x 80 x 307; 2,7 кг (RM3545A-01), 3,4 кг (RM3545A-2)

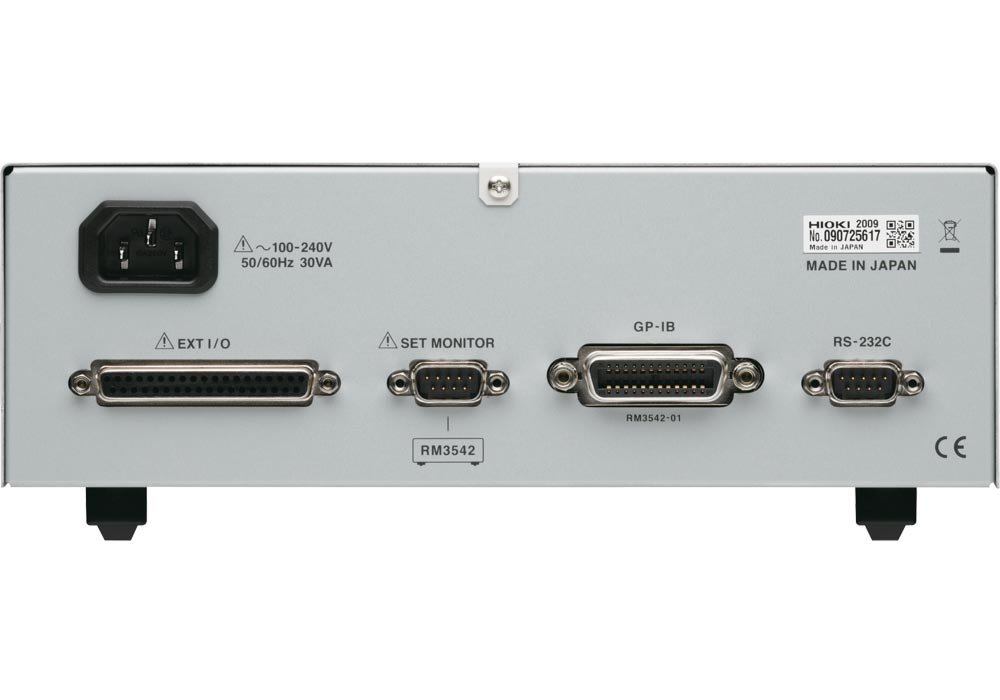

Версии	RM3542: Тестер сопротивления, высокоскоростной измеритель сопротивления RM3542-01: Со встроенным GPIB	RM3542-50: Измеритель сопротивления, высокоскоростной измеритель сопротивления RM3542-51: Со встроенным GPIB	RM3543: Тестер сопротивления RM3543-01: Со встроенным GPIB	RM3544: Измеритель сопротивления, без интерфейсов RM3544-01: Со встроенным интерфейсом EXT I/O, RS232C, USB	RM3545: Измеритель сопротивления, одноканальная модель RM3545-01: Со встроенным GPIB RM3545-02: Поддержка блока мультиплексора	RM3545A-1: Измеритель сопротивления, одноканальная модель RM3545A-2: Поддержка блока мультиплексора

1) PLC = один цикл линии электропередачи/период формы волны сети.

В комплекте: измеритель сопротивления RM 3542, 3542A, 3543, 3544, 3545 или 3545A, шнур питания, руководство пользователя, руководство по эксплуатации, модели с EXT I/O: штекерный разъем EXT I/O.
В комплект входят дополнительные принадлежности:
RM3544: провод типа зажима L2101, запасной предохранитель
RM3544-01: компакт-диск с приложениями, кабель USB (тип A-to-B), запасной предохранитель
RM3545(A): провод типа зажима L2101, датчик температуры Z2001, компакт-диск с приложениями, кабель USB (тип A-to-B), запасной предохранитель.
