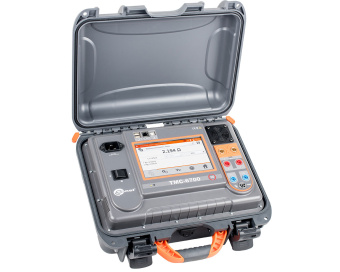

TMC-6700 Микроомметр Sonel

Sonel TMC-6700 - диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…200 А

Три режима измерения:
автоматический режим
измерение резистивных объектов
измерение индуктивных объектов
Тзмерение сопротивления контактных соединений с использованием токовых клещей;
Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.;
Графический анализ измерения сопротивления R(t);
Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
Функция измерения температуры объекта;
Расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
Использование измерителя для установок с аморфным магнитопроводом;
Функция энергосбережения;
Широкий функционал работы с памятью прибора и интеграция данных в ПК;
Работа измерителя как от электрической сети, так и от АКБ.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Sonel TMC-6700

- диапазон измерения сопротивления

0,1 мкОм…1999,9 Ом

рабочим током

1 мА…200 А

Три режима измерения:

автоматический режим
измерение резистивных объектов
измерение индуктивных объектов

Тзмерение сопротивления контактных соединений с использованием токовых клещей;
Функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
Функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.;
Графический анализ измерения сопротивления R(t);
Автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
Функция измерения температуры объекта;
Расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
Использование измерителя для установок с аморфным магнитопроводом;
Функция энергосбережения;
Широкий функционал работы с памятью прибора и интеграция данных в ПК;
Работа измерителя как от электрической сети, так и от АКБ.

Подробные технические характеристики TMC-6700

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.

Сокращение «е.м.р.» означает - единица младшего разряда.

Измерение сопротивления

Диапазон	Разрешение	Ток измерения	Основная погрешность*
0…999,9 мкОм	0,1 мкОм	100 A < I ≤ 200 A (200 мВ)	± (0,2 % и.в. + 2 е.м.р)
0…999,9 мкОм	0,1 мкОм	50 A < I ≤ 100 A (200 мВ)
1,0000…1,9999 мОм	0,0001 мОм	50 A < I ≤ 100 A (200 мВ)
0…999,9 мкОм	0,1 мкОм	20 A < I ≤ 50 A (200 мВ)
1,0000…3,9999 мОм	0,0001 мОм	20 A < I ≤ 50 A (200 мВ)
0…999,9 мкОм	0,1 мкОм	10 A < I ≤ 20 A (160 мВ)
1,0000…7,9999 мОм	0,0001 мОм	10 A < I ≤ 20 A (160 мВ)
0…999,9 мкОм	0,1 мкОм	10 А (20 мВ)
1,0000…1,9999 мОм	0,0001 мОм	10 А (20 мВ)
2,000…19,999 мОм	0,001 мОм	10 А (200 мВ)
20,00…199,99 мОм	0,01 мОм	10 А/1 А (2 В/200 мВ)
200,0…999,9 мОм	0,1 мОм	1 А/0,1 А (2 В/200 мВ)
1,0000…1,9999 Ом	0,0001 Ом	1 А/0,1 А (2 В/200 мВ)
2,000…19,999 Ом	0,001 Ом	0,1 А (2 В)
20,00…199,99 Ом	0,01 Ом	10 мА (2 В)
200,0…1999,9 Ом	0,1 Ом	1 мА (2 В)

Дополнительные технические характеристики
Питание
Питание измерителя от АКБ	Аккумулятор Li-Ion 7,2 В / 8,8 Ач
Питание измерителя от сети:	187…264 В, 50 Гц, 16 А, 1200 Вт
Рабочая температура ЗУ	-20…50 °C
Время зарядки АКБ	около 3,5 часов
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20…50 °C
Диапазон температур при хранении	-20…60 °C
Влажность	20…90 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP40 питание от сети или от АКБ IP67 с закрытым кейсом
Категория электробезопасности	КАТ II / 300 В
Температура при поверке	23 ± 2 °C
Влажность при поверке	40…60 %
Макс. сопротивление проводов для тока 10 А	250 мОм
Точность задания измерительного тока	± 10 %
Количество измерений током 10 А от АКБ	200-250
Время измерения сопротивления:
- резистивный тип объекта	7-15 сек.
- индуктивный тип объекта	≥ 10 сек.
Темп.коэффициент /°C	± 0,01 % и.в. ± 0,1 е.м.р.
Размеры	401 x 307 x 175 мм
Масса	8,7 кг
Дисплей	Графический TFT 800 х 480
Высота над уровнем моря	не более 2000 м
Интерфейс	USB, LAN
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Стандартная комплектация:

	Количество	Индекс
Зажим «Крокодил» изолированный Кельвина К06	2	WAKROKELK06
Зажим «Крокодил» изолированный черный K03	2	WAKROBL30K03
Кабель двухпроводный 3 м U1/I1	1	WAPRZ003DZBBU1I1
Кабель двухпроводный 3 м U2/I2	1	WAPRZ003DZBBU2I2
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой стандарта IEC С19	1	WAPRZZAS1
Кабель токовый 3 м 200 А чёрный I1	1	WAPRZ003BLI1
Кабель токовый 3 м 200 А чёрный I2	1	WAPRZ003BLI2
Клещи измерительные C-5	1	WACEGC5OKR
Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1	1	WAPRZ003BUBBU1
Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2	1	WAPRZ003BUBBU2
Температурный зонд ST-3	1	WASONT3
Футляр L12	1	WAFUTL12

Дополнительная комплектация:

	Индекс
NZ-1 Набор отверток	WNZ1
NZ-2 Набор отверток	WNZ2
Зажим «струбцина» Кельвина с двухпроводным кабелем	WAZACKEL1
Зонд Кельвина двухконтактный	WASONKEL2OGB
Зонд Кельвина двухконтактный усиленный	WASONKEL20GB2
Кабель двухпроводный 10 м U1/I1	WAPRZ010DZBBU1I1
Кабель двухпроводный 10 м U2/I2	WAPRZ010DZBBU2I2
Кабель двухпроводный 15 м U1/I1	WAPRZ015DZBBU1I1
Кабель двухпроводный 15 м U2/I2	WAPRZ015DZBBU2I2
Кабель двухпроводный 6 м U1/I1	WAPRZ006DZBBU1I1
Кабель двухпроводный 6 м U2/I2	WAPRZ006DZBBU2I2
Кабель токовый 10 м 200 А чёрный I1	WAPRZ010BLI1
Кабель токовый 10 м 200 А чёрный I2	WAPRZ010BLI2
Кабель токовый 15 м 200 А чёрный I1	WAPRZ015BLI1
Кабель токовый 15 м 200 А чёрный I2	WAPRZ015BLI2
Кабель токовый 6 м 200 А чёрный I1	WAPRZ006BLI1
Кабель токовый 6 м 200 А чёрный I2	WAPRZ006BLI2
Комплект измерительных разъемов для фазных и нулевых шин AR-468	WAADAR468RU
Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U1	WAPRZ010BUBBU1
Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U2	WAPRZ010BUBBU2
Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U1	WAPRZ015BUBBU1
Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U2	WAPRZ015BUBBU2
Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U1	WAPRZ006BUBBU1
Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U2	WAPRZ006BUBBU2
Температурный зонд ST-1	WASONT1

Назначение и область применения:

Микроомметр ТМС-6700 благодаря использованию специальных алгоритмов и измерительных функций, а также стабилизированному измерительному току до 200 А позволяют работать на электроустановках любой мощности.

Класс защиты: IP67

Температурный диапазон: -20...50 °C

Габариты ШxВxГ: 401 x 307 x 175 мм

Масса: около 8,7 кг
