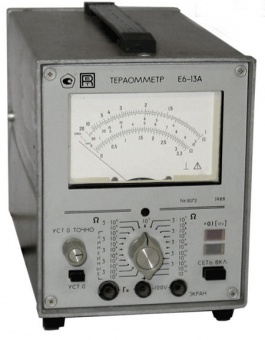

Тераомметр Е6-13А

Тераомметр Е6-13А предназначен для измерения сопротивления постоянному току в диапазоне от 10 до 1014 Ом.
Может быть применен для определения силы постоянного тока в диапазоне от 10-4 до 10-12 А с ненормированной погрешностью.

Тераомметр Е6-13А - его особенностью является способность осуществлять измерения высокоомных объектов величиной до 100ТОм, при относительно малом (до 100 вольт) проверочном напряжении. Входной тракт Е6-13А схемотехнически построен с применением электровакуумных приборов (ламп), что позволяет иметь очень высокое входное сопротивление и обеспечивает работу тракта с микротоками. Е6-13А очень чувствительный прибор, для измерений высоких сопротивлений он должен использоваться совместно с камерой, экранирующий измеряемый объект. При эксплуатации прибора следует учитывать, что загрязненный воздух, запыленность, влажность сокращают срок службы прибора, поскольку образование поверхностной пленки на элементах тераомметра ухудшают характеристики и приводят к увеличению погрешности.

Основные технические характеристики прибора Е6-13А:

Диапазон измерения спопротивлений:
10 - 10 6 Ом с поддиапазонами 10 2 -3*10 2  - 10 3 - 3*10 3  - 10 4 - 3*10 4 - 10 5 - 3*10 5  и 10 6  Ом (линейная шкала);
10 6 - 10  14  Ом с поддиапазонами 10 6 -3*10 6  - 10 7 - 3*10 7  - 10 8 - 3*10 8 - 10 9 - 3*10 9  - 10 10 - 3*10 10 -10 11-3*10 11 - 10 12 - 10 18  Ом (обратно пропорциональная шкала).

Пределы допускаемой основной погрешности измерения:
по линейной шкале не более ±2,5 % от конечного значения установленного поддиапазона;
по обратно пропорциональной шкале в процентах от длины рабочей части шкалы, не более:
±2,5 (106 -108 Ом);
±4 (3*10 8 - 10 11 Ом);
±6 (3*10 11 - 10 12 Ом);
±10 (10 13 Ом).

Напряжение на клеммах (по обратно пропорциональной шкале): 100 или 10 В.

Выходное напряжение преобразователя: 100±2,5 мВ.
Выходное сопротивление: 1000±50 Ом.

Потребляемая мощность: 20 В*А.
Измерительная камера в комплекте.

Масса: 5 кг; 2,5 кг.
Габариты: прибор 152х206х290 мм, измерительной камеры 150х120х250 мм.
