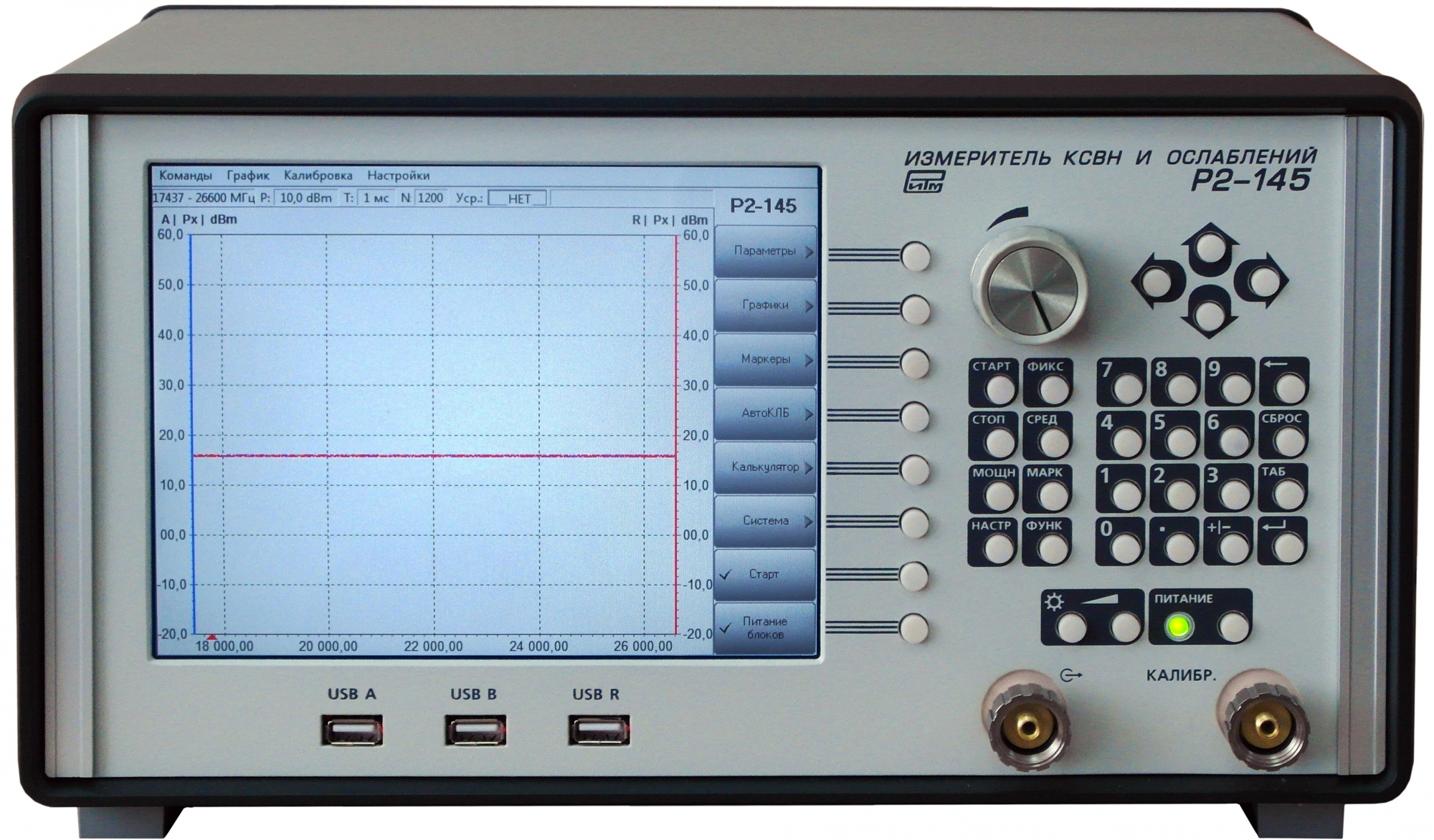

Измеритель КСВН и ослаблений Р2-145 Ритм

• Диапазон частот от 0,1 до 26,5 ГГц
• Измерительный тракт: коаксиальный 3,5/1,52 мм,  возможна поставка узлов для проведения измерений в волноводных трактах сечения: 72х34; 58х25; 48х24; 40х20; 35х15; 28,5х12,6; 23х10; 17х8; 16х8; 11х5,5 и коаксиальных трактах 7/3,04; 16/7; 16/4,6  (доп. опция)
• Диапазон измерения КСВН от 1,03 до 5,0
• Погрешность измерения ослаблений ± (0,3 + 0,015А) дБ, где А – измеренное значение ослабления в дБ
• Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале от 1 года.
• Многоуровневая система самодиагностики ускоряет процесс технического обслуживания

Описание:

Измерители модулей коэффициентов передачи и отражения Р2-145, Р2-145/1 предназначены для панорамных измерений модулей коэффициентов передачи и отражения активных и пассивных СВЧ устройств.

Принцип действия измерителей основан на измерении мощности тестового сигнала, прошедшего через исследуемое СВЧ устройство детекторной головкой и измерении отраженной от исследуемого СВЧ устройства мощности датчиком КСВН (на основе моста 6 дБ). В качестве генератора тестового сигнала используется синтезатор частот. Детекторные диоды высокой чувствительности преобразуют СВЧ сигналы в сигналы постоянного тока, усиливаемые масштабирующими усилителями с системой автоматического выбора пределов. Точность такого преобразования базируется на автоматической системе коррекции нелинейности детекторов. Сигналы постоянного тока измеряются аналого-цифровым преобразователем и с помощью микроконтроллера преобразуются в численные величины, пропорциональные СВЧ мощности.

Конструктивно измерители выполнены в виде моноблока в двух модификациях Р2-145 и Р2-145/1, отличающихся способом обработки измерительной информации. В Р2-145 - информация обрабатывается внешним ПЭВМ по шине USB, в Р2-145/1 - встроенным ПЭВМ.

Программное обеспечение (ПО) измерителя представляет программный продукт «Р2-145», устанавливаемый на ПЭВМ (для Р2-145) или встроенный в прибор (для Р2-145/1) и выполняющий функции приема, обработки и отображения измерительной информации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.

Комплект поставки средства измерений:

Модификации:

Р2-145 - Измеритель КСВН и ослаблений без блока обработки информации

Р2-145/1 - Измеритель КСВН и ослаблений с блоком обработки информации
