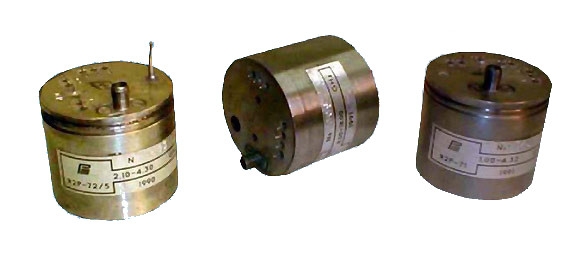

Я2Р-71/2 Блок генераторный

Блок генераторный Я2Р-71/2 предназначен для встраивания в радиоизмерительные приборы в качестве источника СВЧ сигнала. Блок генераторный представляет собой автогенератор с перестройкой частоты ферритовой ЖИГ сферой. Перестройка осуществляется за счет изменения частоты ферромагнитного резонанса, которая линейно зависит то напряженности магнитного поля в зазоре электромагнита.

Напряжение питания
+15В; +12В; -5В
Потребляемая мощность 12ВА
Габариты 45х39 мм
Масса 0,35 кг

Технические характеристики Я2Р-71/2

Наименование параметра	Значение
Полоса перестройки частоты генерации	1,8 - 4,3 ГГц
Начальный ток перестройки	75±7 мА
Уровень фазовых шумов при отстройке 10 кГц	80 дБ/Гц
Уровень амплитудных шумов при отстройке 20 МГц	165 дБ/Гц
Минимальная мощность	20 мВт
Неравномерность уровня мощности	6 дБ
Сопротивление катушки управления	27 Ом ±10%
Уровень гармоник	15 дБ
Уровень негармоник при отстройке 2-100 МГц	60дБ - 90дБ
Точность установки частоты в интервале температур от -30 до +60°С	±35 МГц
Точность установки частоты в интервале температур от 0 до +60°С	±25 МГц
Гистерезис	15 МГц

Условия эксплуатации:

Блоки генераторные Я2Р-71/2 предназначены для работы при температуре окружающей среды от -30 до +60°С, хранения от -50 до +60°С.
