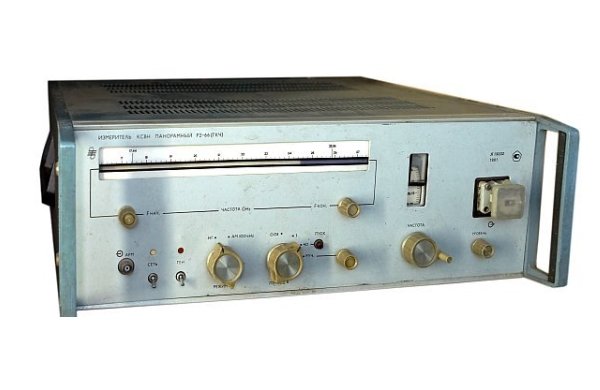

Измеритель КСВН Р2-66

Возможность визуального наблюдения, измерения частотных характеристик КСВН и ослабления и автоматической записи их с помощью двухкоординатных регистрирующих устройств позволяет в сотни раз повысить качество и производительность измерений по сравнению с измерениями на фиксированных частотах с помощью измерительных линий. Обеспечивается наблюдение частотных характеристик КСВН и ослабления в логарифмическом масштабе, что особенно важно при исследовании узлов с большими перепадами АЧХ.

- Высокая производительность измерений


Потребляемая мощность 200 В · А
Габаритные размеры, мм:
ГКЧ 490X475X175;
индикатора 490X482X175
Масса 45 кг

Технические характеристики

 Диапазон частот 17,44-25,86 ГГц
 Сечение тракта 11Х5,5 мм
 Пределы измерения:
КСВН КСВН 1,06-5;
ослабления -35...0 дБ
 Погрешность измерения КСВН:
в полосе частот ± (5 К + 2)%;
па частоте измерения ±5 К %
 Погрешность измерения ослабления ±(0,05 Ах + 0,5) дБ
 Динамический диапазон в логарифмическом режиме 35 дБ
 Точность отсчета частоты по внутреннему частотомеру ±0,5%
