Р2-66М Панорамный измеритель КСВН и ослабления

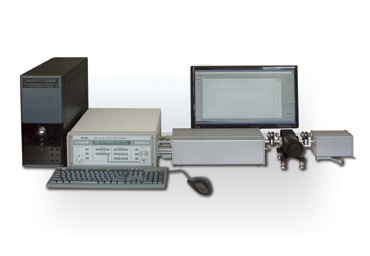

Панорамные измерители КСВН и ослабления Р2-66М обеспечивают измерение КСВН, прямых и обратных потерь пассивных четырехполюсников как в ручном, так и в автоматическом режимах. Приборы содержат генератор качающейся частоты G44XR, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок.

Технические характеристики Р2-66М

Диапазон частот, ГГц	17,44 - 25,95
Размеры волновода	11х5,5
Точность установки частоты, %	±0,2
Диапазон измерения КСВН	1.1-5.0
Погрешность измерения КСВН, %	±(5К+5) при К=1.1-2.0
Диапазон измерения дБ	0-35
Погрешность измерения ослабления, дБ	±(0.5+0.05А) при А=0-30 дБ
Диапазон рабочих температур	5-40 °C
Питание от сети:	220±20 В; 50-60 Гц
Потребляемая мощность	400 В·A
Интерфейс	ETHERNET
