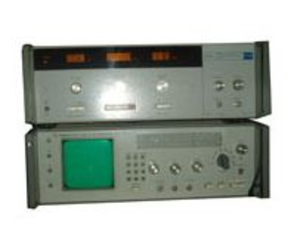

Блок ГКЧ к измерителю КСВН Р2-69

Р2-68 и Р2-69 предназначены для измерения и контроля в непрерывной полосе частот КСВН и ослабления волноводных устройств. Производительность, качество и достоверность измерений, что связано с воспроизведением на экране ЭЛТ непрерывных частотных характеристик поверяемых устройств. Измерения полностью автоматизированы. Для автоматического оформления протокола измерений прибор подключается к ЭВМ "Электроника ДЗ-28" или СМ-1 (М-6000).
В качестве источника СВЧ мощности в приборах используется лампа обратной волны.


Габаритные размеры, мм; масса, кг:
ГКЧ 495X475X175; 23;
индикатора 495X475X175; 20

Технические характеристики

 Диапазон частот: 37,5-53,57 ГГц (Р2-68), 53,57-78,33 ГГц (Р2-69)
 Сечения волноводных трактов: 5,2х2,6 мм (Р2-68), 3,6х1,8 мм (Р2-69)
 Пределы измерения:
КСВН 1,1-5,0;
ослабления -30...0 дБ
 Погрешность измерения относительно уровня калибровки:
КСВН ±(5 К+5)%
ослабления ±(0,05 А х +0,75) д
 Погрешность установки частоты не более ± 1 %
