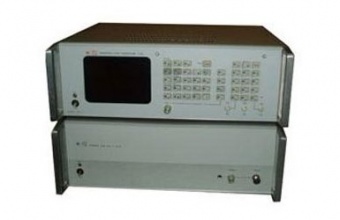

Р2-83 Измеритель КСВН

Р2-83 и Р2-86 предназначены для измерения КСВН и коэффициентов передачи коаксиальных СВЧ устройств с воспроизведением их частотных характеристик на экране ЭЛТ с одновременным цифровым отсчетом измеряемых величин. Отличается расширенным динамическим диапазоном измерения коэффициента передачи (-50...+30 дБ), высокой производительностью и точностью измерений КСВН и ослабления, высокой степенью автоматизации.

Встроенный микропроцессор обеспечивает: - автоматизацию измерений и обработки результатов измерений;

- автоматический выбор режимов измерений;
- воспроизведение частотных характеристик, высокоточный цифровой отсчет измеряемых величин и частоты;
- запоминание исследуемых характеристик и проведение сравнительных измерений;
- диалоговый режим работы;
- обнаружение ошибок и неверных действий оператора при измерениях.

Сервисные подпрограммы самоконтроля, самодиагностики и автокомпенсации погрешностей гарантируют достоверность и высокую точность измерений.

Особенности



Потребляемая мощность 400 В · А
Габаритные размеры, мм; масса, кг:
ГКЧ 488X505X173; 23,5
индикатора 488X505X173; 21

Технические характеристики

 Диапазон частот 0,1-6 ГГц (Р2-86); 0,1 - 18 ГГц (Р2-83)
 Погрешность отсчета частоты ±(10-3/ + 0,3) МГц
 Измерительный канал 7/3,04; 3,5/1,52 мм
 Пределы измерения КСВН
в канале 7/3,04 мм 1,03-5;
в канале 3,5/1,52 мм 1,07-5
 Погрешность измерения КСВН, %:
в канале 7/3,04 мм ±(ЗК+1);
в канале 3,5/1,52 мм ±5К
 Пределы измерения коэффициента передачи -50...+30 дБ
 Погрешность измерения коэффициента передачи ±[0,025А± (0,2-0,4)] дБ, где А= \АХ\+\РК\, А х - измеряемый коэффициент передачи, дБ; Рк-мощность зондирующего сигнала при калибровке, дБм
