Р2-123М Панорамный измеритель КСВН и ослабления

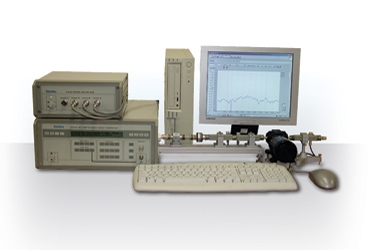

Панорамные измерители КСВН и ослабления серии Р2-123М обеспечивают измерение КСВН, прямых и обратных потерь пассивных четырехполюсников как в ручном, так и в автоматическом режимах. Приборы содержат генератор качающейся частоты G44XR, системный блок анализатора и волноводный рефлектометр, состоящий из направленных ответвителей и детекторных головок. Технические характеристики Р2-123М

Диапазон частот, ГГц	118,1-178,4
Размеры волновода	1,6x0,8
Точность установки частоты, %	±0,2
Диапазон измерения КСВН	1.1-5.0
Погрешность измерения КСВН, %	±(5К+6) при К=1,1-2.0
Диапазон измерения дБ	0-35
Погрешность измерения ослабления, дБ	±(0,6+0,06А) при А=0-25 дБ; ±(-0,8+0,08А) при А>25 дБ
Диапазон рабочих температур	5-40 °C
Питание от сети:	220±20 В; 50-60 Гц
Потребляемая мощность	400 В·A
Интерфейс	ETHERNET
