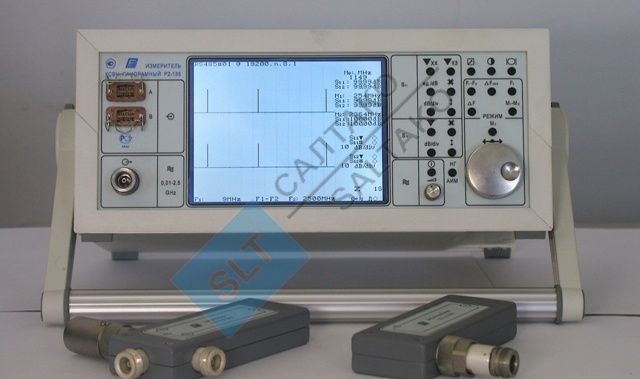

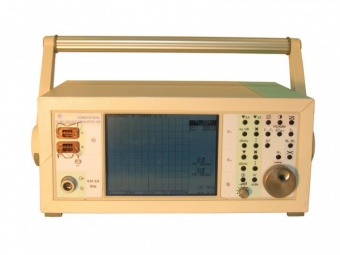

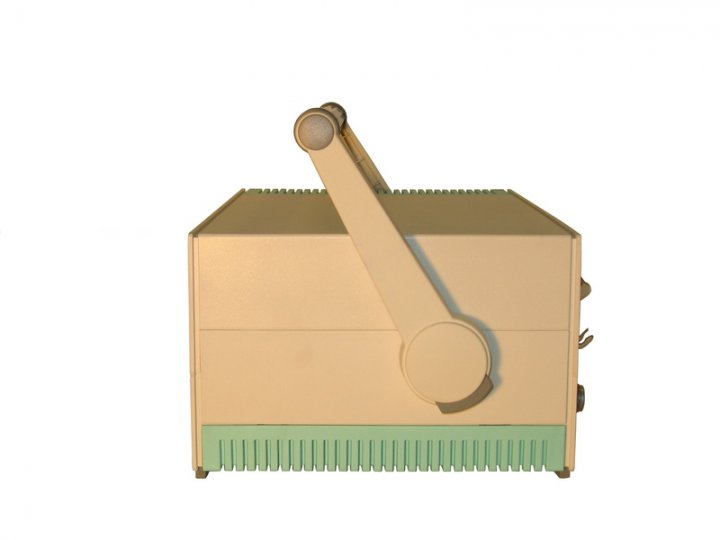

Р2-135 Измеритель КСВН панорамный

Измеритель Р2-135 - прибор нового поколения средств измерения. Предназначен для измерения параметров элементов и трактов в СВЧ диапазоне. Р2-135 применяется для исследования амплитудно-частотных характеристик четырехполюсников (измерение модуля коэффициентов передачи, измерение КСВН) в диапазоне частот (0,01…2,50) ГГц.

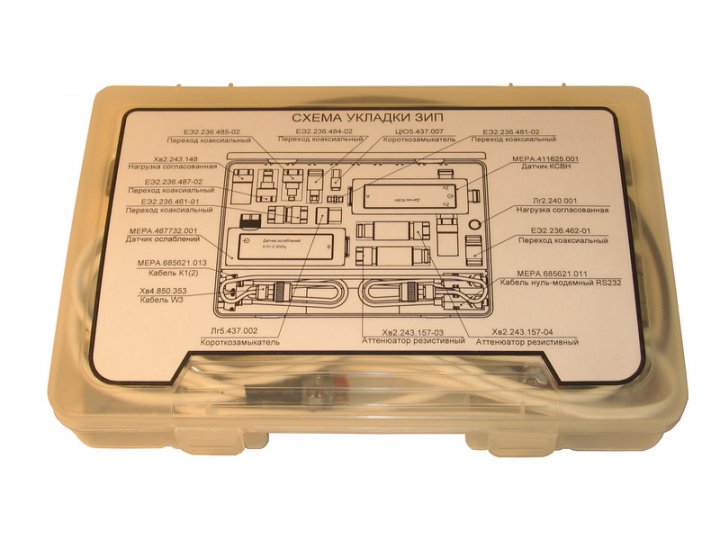

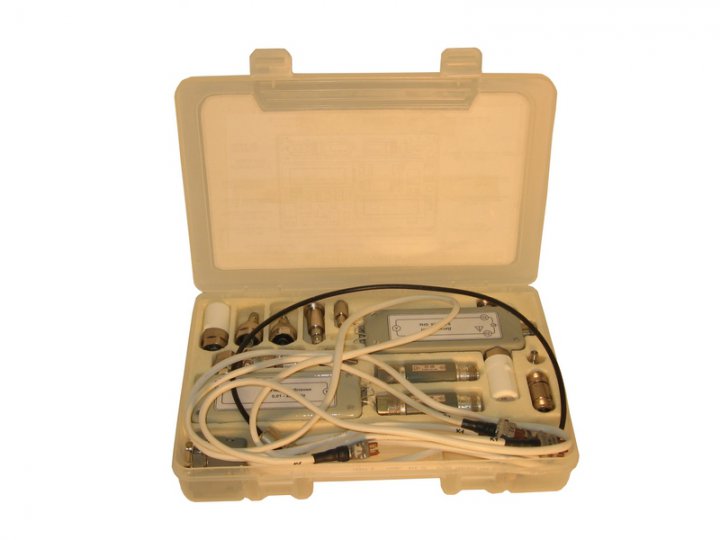

Прибор выполнен в виде моноблока - состоит из блока генераторного, генерирующего сигналы СВЧ диапазона с заданными параметрами, и индикаторного устройства, обеспечивающего обработку и индикацию результатов измерения на ЖК графическом индикаторе. Внешние СВЧ узлы - обеспечивают решение измерительных задач Р2-135. Комплект ЗИП - обеспечивает технический ресурс, поверку и ремонт изделия. Пластмассовый футляр (потребительская упаковка) - для укладки изделия, внешних узлов, комплекта ЗИП и эксплуатационной документации.

Основные технические характеристики

Диапазон рабочих частот, ГГц	0,0 1 ... 2,4
Измерительные каналы	3,5/1,52; 7/3,04
Диапазоны и предельная погрешность измерения
Параметр	Диапазон	Погрешность
КСВН	1,03... 5,0 - канал 7/3,04 1,05. ..5,0 - канал 3,5/1,52			±ЗК , % для 1,03<К<2,0  ±5К, %для 2,0<К?5,0  где К - измеряемое значение КСВН
Модуля коэффициента передачи, дБ	От плюс 30 до минус 50			± (0,3+0,04 |Ах|), где Ах — измеряемый коэффициент передачи
Длительность периода автоматической перестройки частоты			Фиксированная: 0,1 сек и 1,0 сек; Плавно регулируемая: от 0,06 до 10 сек
Погрешность установки и отсчёта зондирующего сигнала			±10-5 от текущего значения F
Размер панорамного ЖКИ			120x90 мм
Питание от сети переменного тока			Напряжение 220 В. Частота 50 Гц. Потребляемая мощность < 30 ВА
Масса измерительного блока			4 кг
Габаритные размеры измерительного блока			90x129x226 мм



Прибор обеспечивает:

- панорамный режим работы с фиксированной длительностью периода качания - (0,1 и 1,0) сек;
- режим работы "линза";
- возможность установки границ диапазона частот и отсчета измеряемых параметров с помощью трех частотных меток;

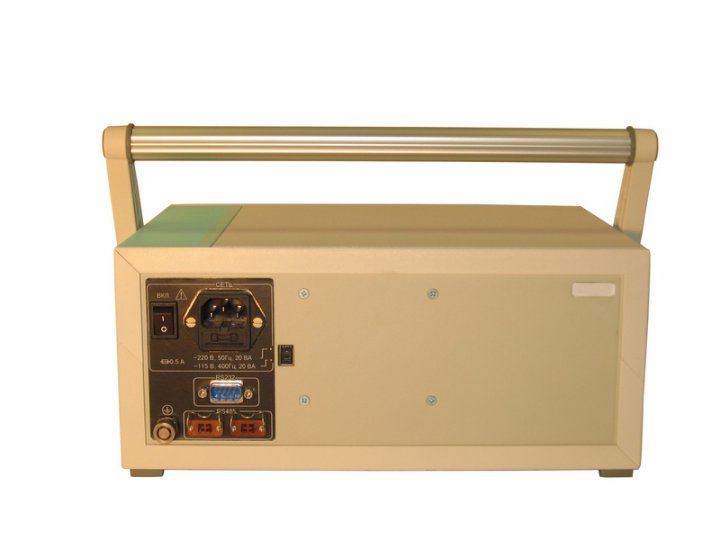

- работу с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485

Особенности

Питание: (220±22) В, (50±1) Гц
Габариты 290х130х210 мм
Масса 7 кг

Технические характеристики

 Диапазон частот (0,01 - 2,50) ГГц
 Коаксиальный измерительный тракт:
волновое сопротивление 50 Ом;
сечения (7/3 и 3,5/1,5) мм
 Пределы измерения:
КСВН 1,05 - 5,0 для тракта 3,5/1,5 мм;
КСВН 1,03 - 5,0 для тракта 7/3 мм;
модуля коэффициента передачи (+30 ... -50) дБ
 Основная погрешность отсчета и установки частоты, не более ±10^-5 от текущего значения частоты
 Предел допускаемой основной погрешности измерений:
КСВН ±5 К% для 2 < K < 5
КСВН ±3 К% для 1,03 < K < 2
модуля коэффициента передачи ±(0,3±0,04|Ax|) дБ, где Ax измеряемое значение.
