Измеритель КСВН панорамный Р2-137/1

Р2-137 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Прибор позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.
Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

Измеритель КСВН и ослаблений Р2-137/1 может быть использован в качестве рабочей меры при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2.0 – 8.3 ГГц с коаксиальным трактом сечением 7/3.04 и 3.5/1.52.

Особенности

• Диапазон частот 2.0 – 8.3 ГГц
• Измерение в режиме "ЛИНЗА"
• Интерфейс RS-232
• Малые габариты и масса

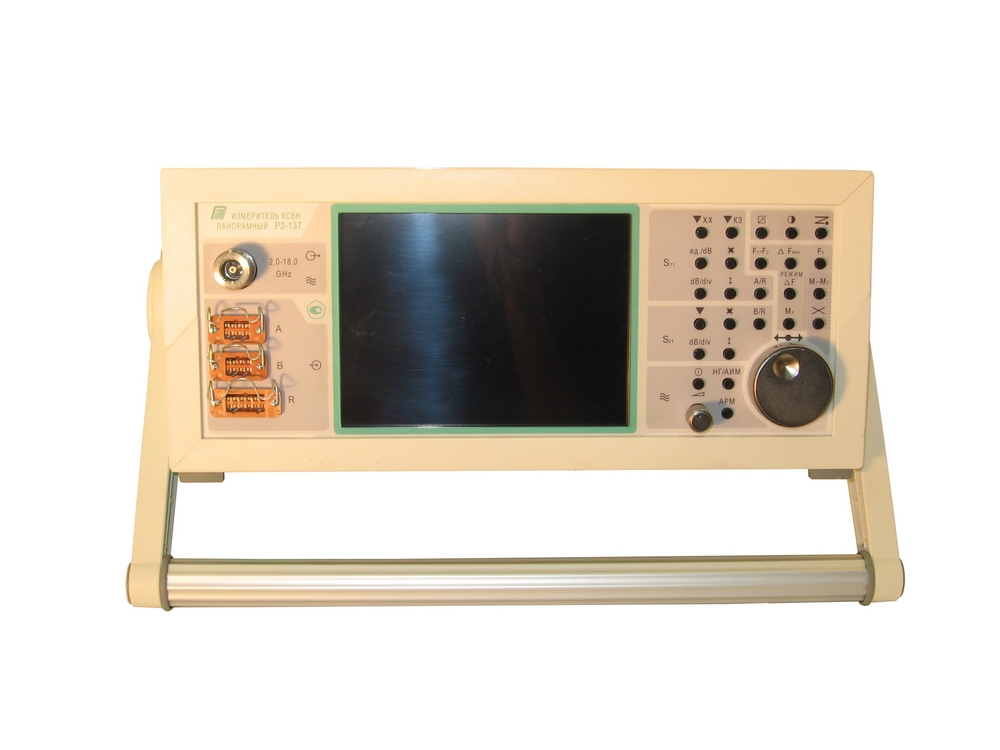

Фото измерителя КСВН Р2-137/1

Фото Р2-137/1 в исполнении с цветным дисплеем и программным обеспечением

ВЧ-тракт: 7/3.04; 3.5/1.52
Индикатор: ЖК 120х90 мм
Питание: 220 В, 50 Гц; 115 В, 400 Гц
Потребляемая мощность 40 В · А
Габариты 420X332X189 мм
Масса 7 кг

Схемотехнические и конструктивно-технологические решения измерителя Р2-137/1 позволили получить прибор в одном малогабаритном корпусе с массой менее 7 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.

Технические характеристики

• Диапазон рабочих частот 2.0 – 8.3 ГГц
• Измерительные каналы 7/3.04; 3.5/1.52
• Диапазон измерения КСВН:
  • для канала 7/3.04: 1.03 – 5.0 – до 8.3 ГГц
  • для канала 3.5/1.52: 1.05 - 5.0 – свыше 8.3 ГГц
• Погрешность измерения КСВН*:
  • ±3К% для 1.03 < К ≤ 2
  • ±5К% для 2 < К ≤ 5
• Диапазон измерения коэффициента передачи (+30 — -50) дБ
• Погрешность измерения коэффициента передачи* ±(0.3+0.04|Ах|) дБ
• Точность установки частоты ±1·10^-5

Примечания:
К – значение измеряемого КСВН (КстU),
Ах – измеренное значение коэффициента передачи

Комплект поставки

№	Название	Количество
1	Измеритель КСВН панорамный Р2-137/1 МЕРА.411228.004-01	1
2	Руководство по эксплуатации МЕРА.411228.003 РЭ	1
3	Формуляр МЕРА.411228.003 ФО	1
4	Кабель сетевой H05VV-F	1
5	Кабель соединительный ВЧ ЕЭ4.852.673-06	1
6	Вставка плавкая ВПБ6-5 0,5А 250В ОЮ0.481.021 ТУ	1
7	Футляр №1 ЗИП МЕРА.411928.012-01	1
8	Датчик ослаблений "А" 2-9 ГГц МЕРА.467732.002-02	1
9	Датчик ослаблений "B" 2-9 ГГц МЕРА.467732.002-03	1
10	Датчик ослаблений "R" 2-9 ГГц МЕРА.467732.003-01	1
11	Кабель нуль-модемный RS232	1
12	Аттенюатор резистивный 10 дБ, тип III(в) - тип III(р) ИСМК.467716.001	1
13	Аттенюатор резистивный 20 дБ, тип III(в) - тип III(р) ИСМК.467716.001-01	1
14	Переход коаксиальный тип IX(в) - тип IX(в) ЕЭ2.236.482-01	1
15	Футляр №2 ЗИП МЕРА.411928.013-01	1
16	Ответвитель направленный Хв2.243.154	1
17	Ответвитель направленный Хв2.243.154-06	1
18	Ответвитель направленный Хв2.243.154-15	1
19	Короткозамыкатель тип III(в) Лг5.437.002	1
20	Короткозамыкатель тип IX(р) ЦЮ5.437.007	1
21	Кабель К1 МЕРА.685621.013	2
22	Кабель К2 МЕРА.685621.059	1
23	Переход коаксиальный тип III(в) - тип III(в) ЕЭ2.236.461-02	1
24	Переход коаксиальный тип III(р) - тип III(р) ЕЭ2.236.462-02	1
25	Переход коаксиальный тип IX(р) - тип IX(р) ЕЭ2.236.481-01	1
26	Переход коаксиальный тип IX(в) - тип III(р) ЕЭ2.236.484-01	1
27	Нагрузка согласованная тип IX(в) Лг2.240.001	1
28	Нагрузка согласованная тип III(в) Хв2.243.148	1
