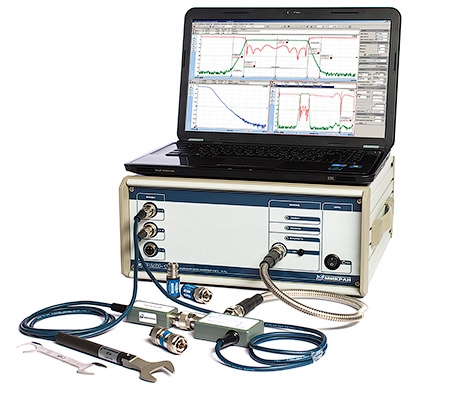

Измеритель КСВН (скалярный анализатор цепей) Р2М-40

Измеритель КСВН панорамный (скалярный анализатор цепей). Измерительные приборы серии Р2М (Р2М-04, Р2М-18, Р2М-40) построены по принципу виртуальных приборов – состоящих из аппаратной и программной частей, что позволяет увеличить возможности измерительного прибора за счёт использования персонального компьютера (ПК).
Аппаратная часть прибора Р2М-40 включает в себя синтезатор частот СВЧ диапазона и трёхканальный измеритель мощности. Плата управления, расположенная в измерителе, регламентирует работу внутренних блоков прибора в соответствии с заданным алгоритмом работы и организует взаимодействие с ПК.

Наличие системы синхронизации позволяет объединять приборы серии Р2М с другими приборами для синхронной работы в составе измерительных комплексов.

Р2М-40 используются в производстве, настройке и тестировании активных и пассивных СВЧ устройств: смесителей, усилителей, умножителей, фильтров, диплексеров, аттенюаторов, делителей мощности, кабельных сборок и т.д. Базовые схемы измерений упрощают рабочий процесс и экономят время пользователя прибора.

Возможности программного обеспечения:

• Динамическое создание трасс и измерительных каналов
• Интерполяционный алгоритм калибровки
• Большое количество ячеек памяти трасс
• Расширенные возможности маркеров – численное отображение измеряемых величин,
• поиск экстремумов, связанные измерения, математический интерпретатор формул
• Профили измерений
• Создание отчётов с возможностью сохранение в виде HTML файлов, печать на принтере
• Сохранение и загрузка трасс в формате TouchStone (S2P)
• Расширенные возможности по синхронизации измерений
• Расширение функций подключением дополнительных программных модулей

Особенности

• Соответствует первому классу точности по ГОСТ 16423-78
• Частотный диапазон 0,01 - 40 ГГц
• Динамический диапазон измерений абсолютной мощности СВЧ сигнала 60 дБ
• Трехканальный измеритель мощности СВЧ
• Высокостабильный синтезированный СВЧ генератор с шагом по частоте 1 Гц
• Интерфейс Ethernet 10/100
• Многофункциональное программное обеспечение
• Встроенный web-сервер

Интерфейс с ПК Ethernet, UTP 10/100
Соединители выхода "СВЧ" (по ГОСТ РВ 51914-2002):
тип I, розетка
тип K, розетка***
Питание: 220 В ± 10%, 50 Гц
Габариты 170 x 380 x 380 мм
Масса 12 кг

Экранные формы ПО

Технические характеристики

• Диапазон рабочих частот синтезатора 10 МГц до 40 ГГц
• Относительная погрешность установки частоты при работе от внутреннего опорного генератора ±1 млн^-1
  • с опцией "Синтезатор частот" ±0,02 млн^-1
• Уровень мощности на выходе СВЧ -20 – +7 дБм
  • с опцией "Шаговый аттенюатор" -90 – +7 дБм
• Погрешность установки уровня абсолютной мощности ± 1,0 дБ
• Нестабильность уровня выходной мощности в течение 15 минут после установления рабочего режима ± 0,05 дБ
• Минимальный шаг изменения уровня мощности* 0,1 дБ
  • типичное значение 0,01
• Количество измерительных входов три (A, B, R)
• Время измерения одной частотной точки от 0,25 до 30 мс
• Диапазон измерения КСВН:
  • от 0,01 до 12 ГГц — 1,04 - 5,00
  • от 12 до 20 ГГц — 1,05 - 5,00
  • от 20 до 40 ГГц — 1,07 - 5,00
• КСВН ±(4·KстU)%
• Пределы допускаемой относительной погрешности измерения модуля КО:
  • от 0,01 до 12 ГГц — ±(0,020 + 0,08·Г²)
  • от 12 до 20 ГГц — ±(0,024 + 0,10·Г²)
  • от 20 до 40 ГГц — ±(0,034 + 0,18·Г²)
• Диапазон измерения модуля КП -50 - +20 дБм
• Пределы допускаемой относительной погрешности измерения модуля КП:
  • от 0,01 до 12 ГГц — ±(0,01·|A| + 0,15) дБ
  • от 12 до 20 ГГц — ±(0,01·|A| + 0,2) дБ
  • от 20 до 40 ГГц — ±(0,01·|A| + 0,4) дБ
• Диапазон измерения абсолютной мощности СВЧ -40 - +10 дБм*
  • типичное значение** -55 - +20 дБм
• Предел допускаемой погрешности измерений абсолютной мощности СВЧ ± 1 дБ*
  • типичное значение ±0,5 дБ
• Импульсы синхронизации (ТТЛ уровень):
  • длительность – от 1 до 255 мкс
  • фронт – передний или задний (устанавливается в ПО)
• Минимальная длительность импульса цифрового синхрогенератора 50 нс

Cинтезатор частот

• Минимальный шаг перестройки по частоте синтезатора 1 Гц
• Время перестройки по частоте 1 мс
• Частота внутреннего опорного кварцевого генератора 10 МГц
• Уровень спектральной плотности мощности шумов при отстройке от несущей 1 ГГц на 1/10/100 кГц: –90/–95/–110 дБн/Гц
• Уровень побочных колебаний относительно уровня выходного сигнала в диапазоне частот:
  • от 10 МГц до 50 МГц не более -35 дБ
  • от 50 МГц до 180 МГц не более -45 дБ
  • от 180 МГц до 20000 МГц не более -55 дБ
  • от 20000 МГц до 40000 МГц не более -55 дБ
• Уровень паразитных регулярных составляющих относительно уровня выходного сигнала при отстройке от несущей 1 ГГц не более 1 МГц минус 70 дБ
• Максимальный уровень стабилизированной мощности на выходе «СВЧ» +10 дБм
• Неравномерность стабилизированного уровня мощности выходного сигнала 0 дБм: 1 дБ

Программное обеспечение

• Отображаемые единицы измерения дБм, дБ, мВт, безразмерные
• Виды калибровки «на проход», «ХХ + КЗ»
• Количество измеряемых точек от 1 до 5001
• Количество трасс в одном окне отображения от 1 до 4
• Количество окон отображения от 1 до 9
• Количество запомненных трасс в одном окне отображения до 10
• Сохранение отчётов формат HTML
• Сохранение и загрузка трасс формат S2P
• Масштаб отображения от 0,1 дБ/дел до 10 дБ/дел, «Автомасштаб»

Примечания:
Г, А, KстU – измеряемые значения модуля коэффициента отражения, передачи и КСВН соответственно
* – сертифицированные метрологические характеристики
** - измеряется в режиме с компенсацией
*** - не стандартизованный тип соединителя

Базовый, необходимый для первичной поверки, комплект поставки: анализатор цепей, датчик КСВ, головка детекторная, кабель СВЧ, нагрузка КЗ/ХХ (поставляется за дополнительную плату).
