Измеритель КСВН (анализатор цепей) Р2М-18А/6

Анализаторы цепей скалярные серии Р2М-18А предназначены для измерений модуля коэффициента передачи, модуля коэффициента отражения, КСВН, мощности и для формирования непрерывных гармонических сигналов. Имеет возможность измерения группового времени задержки, динамических характеристик, параметров устройств с преобразованием по частоте, устройств в импульсном режиме, измерения с опорным каналом.
Область применения анализаторов Р2М-18А – исследование, настройка, испытания, контроль при производстве ВЧ и СВЧ устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

Особенности

-широкий диапазон частот;

-широкий диапазон регулировки мощности;
-высокая стабильность частоты и мощности;
-одновременная работа с тремя каналами.

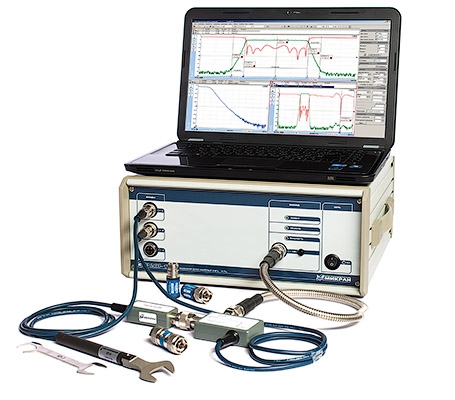

Фото анализатора цепей
Р2М-18А

Технические характеристики

Наименование параметра	Значение
Диапазон частот1	10 МГц - 20 ГГц
диапазон регулировки мощности выходного сигнала	от -20 до 15 дБм
диапазон регулировки мощности выходного сигнала с опцией "АТА/70"	от -90 до 15 дБм

¹ Диапазон рабочих частот Р2М-18А с опциями «01Р», «11Р» от 10 до 18 ГГц.

В основе принципа работы прибора Р2М-18А лежит измерение мощности СВЧ сигнала с помощью широкополосного амплитудного детектора. Для измерения мощности, отраженной от исследуемого устройства, используется резистивная мостовая схема, которая позволяет разделить падающую и отраженную мощность в широком частотном диапазоне.

Одной из особенностей работы прибора Р2М-18А является наличие стабилизации зондирующего сигнала системой ФАПЧ по частоте и системой АРМ по амплитуде. Стабильность параметров зондирующего сигнала позволяет не использовать опорный канал при проведении измерения.

Наличие системы АРМ позволяет перейти от сканирования по частоте к сканированию по мощности зондирующего сигнала. В данном режиме существует возможность измерения модуля коэффициента передачи и отражения в зависимости от входной мощности, а также измерения точки сжатия по заданному уровню.

Использование широкополосных измерительных аксессуаров позволяет производить измерение устройств с преобразованием по частоте, таких как смесители, делители и умножители частоты. Используя второй источник сигнала (прибор серии Р2М или Г7М), можно создать стенд для измерения параметров смесителей с фиксированной или синхронно перестраиваемой частотой гетеродина.

Расширенные возможности системы синхронизации позволяют синхронизовать процесс измерения параметров исследуемого устройства с сигналом управления импульсным модулятором или включением питания устройства для измерения параметров устройств, работающих в импульсном режиме.

Детекторная головка, поставляемая в комплекте с прибором, проходит индивидуальную калибровку и поставляется с файлом детекторной характеристики. Данная калибровка позволяет обеспечить высокую точность измерения абсолютного уровня мощности.

Высокая стабильность частоты и мощности, низкий уровень гармонических и негармонических составляющих, низкий уровень фазового шума позволяют использовать прибор в качестве генератора сигнала.

Описание опций

опция «01Р»	соединитель тип III (розетка)
опция «11Р»	соединитель тип N (розетка)
опция «03Р»	соединитель тип IX, вар. 3 (розетка)
опция «13Р»	соединитель тип 3,5 мм (розетка)
опция «АТА/70»	встроенный ступенчатый аттенюатор 0...70 дБ с шагом 10 дБ, расширяющий диапазон регулировки мощности до -90 дБм
опция «ПРС»	поверка компонента расширенного комплекта поставки Р2М-18А

Измерение модуля коэффициента передачи, модуля коэффициента отражения и КСВН

Анализатор Р2М-18А позволяет выполнять:

• измерение модуля коэффициента передачи двухпортовых и многопортовых (до трех выходных портов) устройств;
• измерение модуля коэффициента отражения и КСВН;
• одновременное измерение модуля коэффициента передачи, модуля коэффициента отражения и КСВН двухпортовых устройств.

Синтезатор частот

Анализатор Р2М-18А может использоваться как синтезатор частот, формирующий стабилизированный по частоте и мощности непрерывный гармонический сигнал с низким уровнем фазовых шумов в широком диапазоне частот и мощностей в следующих режимах:

• фиксированная частота и мощность;
• сканирование по частоте с фиксированным шагом;
• сканирование по списку частот;
• сканирование по мощности с фиксированным шагом;
• сканирование по списку мощностей.

Кроме того, с помощью внешнего импульсного модулятора и синхрогенератора, встроенного в анализатор Р2М-18А, возможно формирование сигнала с периодической импульсной модуляцией с длительностью импульса от 20 нс до 4 с, периодом от 30 нс до 4 с и фронтом импульса менее 10 нс. В качестве внешнего импульсного модулятора рекомендуется использовать импульсные модуляторы серии МИ1.

Измерение мощности

Анализатор Р2М-18А может использоваться в качестве трехканального измерителя мощности.

Динамические измерения

В анализаторе Р2М-18А реализована функция измерения динамических характеристик – зависимости уровня мощности на выходе исследуемого устройства от уровня мощности на его входе.

Измерение устройств с преобразованием по частоте

Анализатор Р2М-18А позволяет выполнять измерение модуля коэффициента передачи устройств с преобразованием по частоте: конверторов, смесителей, умножителей и делителей частоты. Для измерения смесителей необходим внешний источник сигнала гетеродина, в качестве которого рекомендуется использовать второй анализатор Р2М или синтезатор частот серии Г7М. Измерения смесителей могут выполняться с фиксированной частотой гетеродина или с синхронной перестройкой частоты гетеродина и сигнала.

Измерение группового времени задержки

В анализаторе Р2М-18А реализована функция измерения группового времени задержки, характеризующего линейность фазо-частотной характеристики исследуемого устройства. Используемая для определения группового времени задержки связь логарифма модуля амплитудно-частотной и фазо-частотной характеристики преобразованием Гильберта позволяет измерять групповое время задержки только для минимально фазовых цепей, «нули» и «полюса» которых лежат внутри единичного круга Z-плоскости.

Измерение параметров устройств в импульсном режиме

Анализатор Р2М-18А позволяет измерять модуль коэффициента передачи, модуль коэффициента отражения и КСВН в импульсном режиме. Минимальная длительность измеряемого радиоимпульса может меняться от 138 до 22655 мкс в зависимости от степени усреднения. Вариант выборки импульса – точка в импульсе. В зависимости от типа исследуемого устройства возможно два варианта формирования импульсного сигнала:

• управление включением/выключением мощности исследуемого устройства;
• формирование импульсного модулированного зондирующего сигнала с помощью внешнего импульсного модулятора серии МИ1.

Источник модулирующего сигнала может быть как внутренним, так и внешним.

Измерение с опорным каналом

Измерения с опорным каналом позволяют улучшить качество измерений за счет отслеживания флуктуаций мощности, вызванных температурной нестабильностью мощности и рассогласованием измерительного тракта. Как правило, измерения с опорным каналом используются:

• при измерении коэффициента передачи устройств с малыми потерями, где флуктуации мощности на входе исследуемого устройства искажают результаты измерения;
• для компенсации температурных изменений коэффициента усиления внешнего усилителя, который может устанавливаться на выходе анализатора Р2М-18А для увеличения мощности зондирующего сигнала;
• при динамических измерениях для измерения зависимости коэффициента передачи исследуемого устройства от уровня мощности на его входе.

Изменение направления зондирования

Применение совместно с анализатором Р2М-18А внешних переключателей серии ПЭМ1, ПЭМ2 позволяет менять направление зондирования при измерении параметров двух- и трехпортовых устройств, данная возможность уменьшает время выполнения измерений, исключая необходимость дополнительной пересборки схемы измерений. Это особенно актуально при измерении параметров невзаимных устройств (вентилей, циркуляторов и т.д).

Измерение в волноводном тракте

Использование дополнительных аксессуаров (коаксиально-волноводных переходов и волноводных направленных ответвителей) позволяет использовать анализаторы Р2М-18А для измерения параметров устройств в волноводном тракте.

Коррекция мощности

Функция коррекции мощности позволяет устанавливать заданный уровень мощности непосредственно на входе исследуемого устройства, компенсируя потери (или усиление), вносимые элементами СВЧ тракта, соединяющими исследуемое устройство с СВЧ выходом анализатора Р2М-18А.

Система синхронизации

Возможность стабилизации частоты выходного сигнала от внешнего опорного генератора частотой 1, 5, 10 и 100 МГц, возможность стабилизации частоты внешних устройств от сигнала 10 МГц внутреннего опорного генератора и гибкая система цифровой синхронизации анализатора Р2М-18А позволяют организовать взаимодействие анализатора Р2М-18А с внешними устройствами. Благодаря этому возможно использовать анализатор Р2М-18А в различных измерительных схемах без разработки дополнительного программного обеспечения, например:

• при измерении параметров смесителей;
• при измерении параметров устройств в импульсном режиме;
• при импульсной модуляции в режиме синтезатора частот.

Программное обеспечение

Программное обеспечение «Программный комплекс Р2М «Graphit P2M», используемое для управления анализаторами Р2М-18А, обладает следующими достоинствами:

• удобный пользовательский интерфейс;
• гибкая система создания отчетов;
• возможность сохранения/загрузки профилей для измерительных схем;
• редактор формул для выполнения сложных математических операций;
• большое количество маркеров и трасс памяти.

Варианты поставки

Р2М-18А/1	Анализатор цепей скалярный, 0,01...18 ГГц с опцией "01Р"
Р2М-18А/2	Анализатор цепей скалярный, 0,01...18 ГГц с опцией "11Р"
Р2М-18А/3	Анализатор цепей скалярный, 0,01...20 ГГц с опцией "03Р"
Р2М-18А/4	Анализатор цепей скалярный, 0,01...20 ГГц с опцией "13Р"
Р2М-18А/5	Анализатор цепей скалярный, 0,01...18 ГГц с опцией "01Р", "АТА/70"
Р2М-18А/6	Анализатор цепей скалярный, 0,01...18 ГГц с опцией "11Р", "АТА/70"
Р2М-18А/7	Анализатор цепей скалярный, 0,01...20 ГГц с опцией "03Р", "АТА/70"
Р2М-18А/8	Анализатор цепей скалярный, 0,01...20 ГГц с опцией "13Р", "АТА/70"

Аксессуары (по дополнительному заказу)

Детекторы
Д42-18-01	Головка детекторная, соед. тип III (вилка), 0,01...18 ГГц, -55...+20 дБм
Д42-18-11	Головка детекторная, соед. тип N (вилка), 0,01...18 ГГц, -55...+20 дБм
Д42-20-03	Головка детекторная, соед. тип IX вар.3 (вилка), 0,01...20 ГГц, -55...+20 дБм
Д42-20-13	Головка детекторная, соед. тип 3,5 мм (вилка), 0,01...20 ГГц, -55...+20 дБм
Датчики КСВ
ДК4-18-01Р-01Р	Датчик КСВ, тип III (розетка), 0,01...18 ГГц
ДК4-18-11Р-11Р	Датчик КСВ, тип N (розетка), 0,01...18 ГГц
ДК4-20-03Р-03Р	Датчик КСВ, тип IX вар.3 (розетка), 0,01...20 ГГц
ДК4-20-13Р-13Р	Датчик КСВ, тип 3,5 мм (розетка), 0,01...20 ГГц
Нагрузки КЗ/ХХ комбинированные коаксиальные
НКХ1-18-01	Нагрузка комбинированная, тип III (вилка)
НКХ1-18-11	Нагрузка комбинированная, тип N (вилка)
НКХ2-20-03	Нагрузка комбинированная, тип IX вар.3 (вилка)
НКХ2-20-13	Нагрузка комбинированная, тип 3,5 мм (вилка)
Кабели СВЧ измерительные с защитой
КСА18А-01-01-600	Кабель СВЧ с защитой, 18 ГГц, тип III (вилка) - тип III (вилка), 600 мм
КСА18А-01-01-1000	Кабель СВЧ с защитой, 18 ГГц, тип III (вилка) - тип III (вилка), 1000 мм
КСА18А-01-01-1500	Кабель СВЧ с защитой, 18 ГГц, тип III (вилка) - тип III (вилка), 1500 мм
КСА18А-11-11-600	Кабель СВЧ с защитой, 18 ГГц, тип N (вилка) - тип N (вилка), 600 мм
КСА18А-11-11-1000	Кабель СВЧ с защитой, 18 ГГц, тип N (вилка) - тип N (вилка), 1000 мм
КСА18А-11-11-1500	Кабель СВЧ с защитой, 18 ГГц, тип N (вилка) - тип N (вилка), 1500 мм
КСА20А-03-03-600	Кабель СВЧ с защитой, 20 ГГц, тип IX вар.3 (вилка) - тип IX вар.3 (вилка), 600 мм
КСА20А-03-03-1000	Кабель СВЧ с защитой, 20 ГГц, тип IX вар.3 (вилка) - тип IX вар.3 (вилка), 1000 мм
КСА20А-03-03-1500	Кабель СВЧ с защитой, 20 ГГц, тип IX вар.3 (вилка) - тип IX вар.3 (вилка), 1500 мм
КСА20А-13-13-600	Кабель СВЧ с защитой, 20 ГГц, тип 3,5 мм (вилка) - тип 3,5 мм (вилка), 600 мм
КСА20А-13-13-1000	Кабель СВЧ с защитой, 20 ГГц, тип 3,5 мм (вилка) - тип 3,5 мм (вилка), 1000 мм
КСА20А-13-13-1500	Кабель СВЧ с защитой, 20 ГГц, тип 3,5 мм (вилка) - тип 3,5 мм (вилка), 1500 мм

Базовый, необходимый для поверки, комплект поставки: анализатор цепей, датчик КСВ, головка детекторная, кабель СВЧ, нагрузка КЗ/ХХ.
