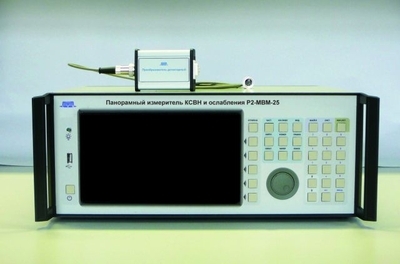

Панорамный измеритель КСВН и ослабления Р2-МВМ-25 (скалярный анализатор цепей)

Наименование

Значение

Рабочий диапазон частот измерителя, ГГц

17,44– 25,95

Волноводный СВЧ измерительный тракт сечением,  мм

11×5,5

Полоса качания частоты измерителя:

• максимальная, ГГц, неменее
• минимальная, ГГц, неменее

8,51

0,01

Пределы     допускаемой относительной                    погрешности установкичастоты от F_max, %

±5×10^-5

Нестабильность        частоты      выходногосигнала генератора (за 15 мин), неболее

1х10^-6 от Fmax

Диапазон       измерения    модулей                       коэффициентов отражения,дБ

0 – минус 32

Диапазон измерения КСВН

1,05 – 5

Пределы допускаемой основной погрешности измерения модуля коэффициента отражения  |S₁₁|,  дБ, неболее

±(0,2 + 0,03|S₁₁|)

Диапазон        измерения    модулей                        коэффициентов передачи,дБ

0 – минус 40

Пределы допускаемой основной погрешности измерения модуля коэффициента передачи |S₂₁|, дБ, не более

±(0,2 + 0,02|S₂₁|)

КСВН волноводного СВЧ выхода измерительного блока, не более

1,3

Измеритель обеспечивает свои технические характеристики в пределах норм по истечении времени установления рабочего режима, мин

15

Время непрерывной работы измерителя в рабочих условиях применения при сохранении своих технических характеристик, час, не менее

16

Мощность, потребляемая измерителем от сети при номинальном напряжении, В×А, не более

100

Уровень шума, создаваемый измерителем, дБ, не более

60

Допускаемый уровень излучений СВЧ, создаваемых измерителем при установке уровня мощности 1 мВт на расстоянии 1 м от измерителя, Вт/м2, не более

5×10-5

Габариты составных частей измерителя:

- блок измерительный, мм, не более

- преобразователь детекторный, мм, не более

445×315×185

85×60×35

Масса составных частей измерителя:

- блок измерительный, кг, не более

- преобразователь детекторный, кг, не более

10

0,5
