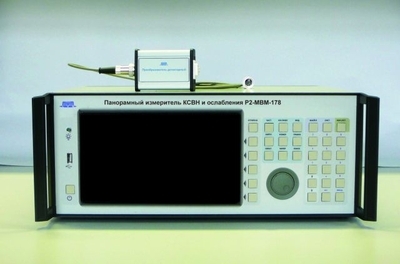

Панорамный измеритель КСВН и ослабления Р2-МВМ-178 (скалярный анализатор цепей)

Наименование

Значение

Рабочий диапазон частот измерителя, ГГц

118,1-178,4

СВЧ измерительный тракт

1,6×0,8

Полоса качания частоты измерителя:

• максимальная, ГГц, неменее
• минимальная, ГГц, неменее

60,3

0,01

Пределы    допускаемой относительной                   погрешности установкичастоты от установленной частоты не более, %

±0,001

Нестабильность        частоты      выходного                                  сигнала генератора (за 15 мин), неболее

1×10^-6 от F_max

Диапазон        измерения    модулей                        коэффициентов отражения,дБ

0 – минус26

Диапазон измерения КСВН

1,1 – 15

Пределы допускаемой основной погрешности измерения модуля коэффициента отражения |S₁₁|,  дБ, неболее

±(0,3 + 0,06|S₁₁|)

Диапазон       измерения    модулей                       коэффициентов передачи,дБ

0 – минус 40

Пределы допускаемой основной погрешности измерения модуля коэффициента передачи |S₂₁|, дБ, не более

±(0,2 + 0,04|S₂₁|)

КСВН волноводного СВЧ выхода измерительного блока, не более

2,0

Количество частотных точек, в которых проводятся измерения параметров, более 2000 и не зависит от выбранной полосы качания частоты

Измеритель обеспечивает свои технические характеристики в пределах норм по истечении времени установления рабочего режима, мин

30

Время непрерывной работы измерителя в рабочих условиях применения при сохранении своих технических характеристик, час, не менее

16

Мощность, потребляемая измерителем от сети при номинальном напряжении, В×А, не более

100

Уровень шума, создаваемый измерителем, не более

60 дБ

Допускаемый уровень излучений СВЧ, создаваемых измерителем при установке уровня мощности 1 мВт на расстоянии 1 м от измерителя, Вт/м², не более

5×10^-5

Габариты составных частей измерителя:

- блок измерительный, мм, не более

- преобразователь детекторный, мм, не более

445 × 315 × 185

85 × 60 ×35

Масса составных частей измерителя:

- блок измерительный, кг, не более

- преобразователь детекторный, кг, не более

10

0,5
