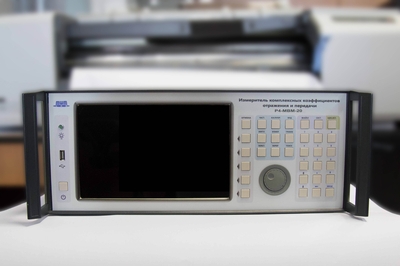

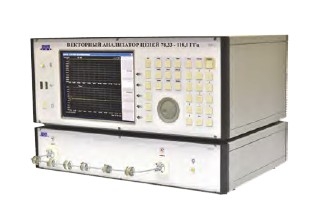

Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-20 (векторный анализатор цепей)

Измерители комплексных коэффициентов отражения и передачи (Векторный анализатор цепей (ВАЦ)) предназначен для автоматизированного измерения комплексных коэффициентов передачи и отражения (S11 или S22; S21 или S12) волноводных устройств с цифровым отсчетом измеряемых величин и воспроизведением их частотных характеристик в декартовой системе координат на экране ВАЦ. Объектами измерения (ОИ) могут быть устройства оконечного типа – двухполюсники (ДП) и проходного типа – четырехполюсники (ЧП). ВАЦ имеет возможность передачи сигналов управления и данных через интерфейсы USB, Ethernet, что позволяет работать в составе автоматизированных измерительных систем и проводить дистанционную калибровку

Особенности

• измеритель Р4-МВМ-20 состоит из генераторного и измерительного блоков, процессора, монитора, клавиатуры и печатающего устройства;
• результаты измерений могут отображаться на цветном дисплее в виде одного, двух, четырех или восьми графиков;
• форма отображения: логарифмический масштаб амплитуды, фазового сдвига, группового времени запаздывания, в виде полярных или прямоугольных координат;
• прямое измерение импеданса возможно с помощью диаграммы Вольперта-Смитта;
• измеритель в сочетании с быстродействующим процессором обеспечивают возможность определить и эффективно исключить влияние систематических погрешностей;
• эффективная направленность и согласование источника сигнала могут быть улучшены до 50 дБ;
• скорость обработки сигналов процессором оптимизирована, позволяет наблюдать характеристики из 256 точек с коррекцией погрешностей за период 1 сек. Это виртуальное «реальное время» для отображения исправленных результатов измерений позволяет Вам легко настроить Ваше исследуемое устройство непосредственно во время измерения. При этом наблюдаемые Вами характеристики имеют максимальную точность;
• результаты измерений могут автоматически протоколироваться в виде копии на бумаге в графической и/или табличной формах. Количество частотных маркеров произвольно (до 20). Полностью вся измерительная информация может быть записана на любой вид магнитных носителей и быть воспроизведена в любое время. Формат записи специальных файлов может быть воспринят такими известными моделирующими и проектирующими пакетами, как LabView и HFSS Agilent;
• организация и структурирование программного обеспечения позволяют непосредственно запрограммировать измеритель на проведение большого количества однотипных измерений без Вашего вмешательства. В этом случае предварительно откалиброванный измеритель не только автоматически проведет измерения, но и выполнит передачу управляющих команд на любое исполнительное устройство, способное влиять на объект исследования. При использовании данной методики очень легко строить диаграммы направленности антенн, характеристики электрически управляемых устройств, контролировать технологические процессы;
• измеритель без труда может передавать результаты измерений и их графическое отображение по любым локальным сетям, двухпроводным линиям или сети Интернет. Таким образом можно управлять измерителем, задавать полосу качания, проводить измерения, контролировать его работоспособность;
• у измерителей передача данных и управление внутри системы осуществляется по интерфейсу КОП, связь с внешними устройствами – по всем типам компьютерных интерфейсов RS232, USB.

Технические характеристики

Наименование	Значение
Диапазон рабочих частот, ГГц	от 0,01 до 20
СВЧ измерительный тракт	коаксиал
Полоса качания частоты измерителя: максимальная, ГГц, неменее минимальная, ГГц, неменее	17,43 0,01
Пределы    допускаемой относительной                   погрешности установкичастоты от Fmax, %	±5×10-5
Нестабильность частоты выходного сигнала генератора (за 15 мин), не более	1×10-6 от Fmax
Диапазон индикации КСВН	1,05 до 5
Диапазон измерения модулей коэффициентов отражения|S11|, дБ	0 до минус 32
Пределы допускаемой основной погрешности измерения модуля коэффициента отражения|S11|, дБ	± (0,2 + 0,03 |S11|)
Диапазон измерения модулей коэффициентов передачи	0 до минус 55 дБ
Пределы допускаемой основной погрешности измерения модуля коэффициента передачи |S21|, дБ	± (0,2 + 0,02|S21|)
КСВН волноводного СВЧ выхода измерительного блока должен быть не более	1,3
Диапазон измерения фазы коэффициента отражения и фазы коэффициента передачи, °	От -180 до 180
Основная погрешность измерения фазы отражения,°	8
Основная погрешность измерения фазы передачи,°	6
Время готовности после включения питания, не более	15 мин
Время непрерывной работы, не менее	16 ч
Характеристики сети питания переменного тока: – напряжение – частота	(230 ± 23) В (50 ± 1) Гц
Нормальные условия применения: – температура окружающего воздуха, °С – относительная влажность, % – атмосферное давление, кПа	от 15 до 25 от 30 до 80 от 84 до 106
Потребляемая мощность, не более	100 В×А
Уровень шума создаваемый измерителем, не более, дБ	60
Допускаемый уровень излучений СВЧ, создаваемых измерителем при установке уровня мощности 1 мВт на расстоянии 1 м от измерителя, Вт/м2, не более	5×10-5
Габариты блока измерителя, мм	445 × 315 × 185
Габариты детекторного преобразователя,мм	85 × 65 × 35
Масса блока измерителя, кг	13,2
Масса детекторного преобразователя, кг	0,5

Комплектация

№	Название	Количество
1	Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-20 (блок 1)	1
2	Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-20 (блок 2)	1
3	Комплект мер фазового сдвига	1
4	Нагрузка короткозамкнутая	1
5	Нагрузка согласованная	1
6	Кабель питания 230 В	1
7	Кабель питания	1
8	Кабель синхронизации	1
9	Кабель USB	1
10	Кабель VGA	1
11	Отрезок волновода 1-1	3
12	Отрезок волновода 1-2	3
13	Изгиб волновода 1-3	2
14	Изгиб волновода 1-4	2
15	Отрезок волновода 1-5	3
16	Винты соединительные	20
17	Отвертка	1
18	Планка соединительная	4
19	Винты соединительные малые	16
20	Руководство по эксплуатации	1
21	CD-диск	1
