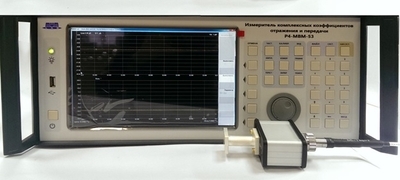

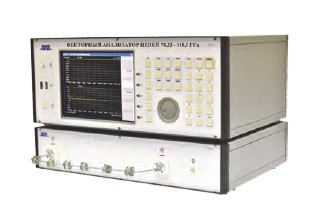

Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-53 (векторный анализатор цепей)

Измерители комплексных коэффициентов отражения и передачи (Векторный анализатор цепей (ВАЦ)) предназначен для автоматизированного измерения комплексных коэффициентов передачи и отражения (S11 или S22; S21 или S12) волноводных устройств с цифровым отсчетом измеряемых величин и воспроизведением их частотных характеристик в декартовой системе координат на экране ВАЦ. Объектами измерения (ОИ) могут быть устройства оконечного типа – двухполюсники (ДП) и проходного типа – четырехполюсники (ЧП). ВАЦ имеет возможность передачи сигналов управления и данных через интерфейсы USB, Ethernet, что позволяет работать в составе автоматизированных измерительных систем и проводить дистанционную калибровку.

Особенности

• измеритель Р4-МВМ-53 состоит из генераторного и измерительного блоков, процессора, монитора, клавиатуры и печатающего устройства;
• результаты измерений могут отображаться на цветном дисплее в виде одного, двух, четырех или восьми графиков;
• форма отображения: логарифмический масштаб амплитуды, фазового сдвига, группового времени запаздывания, в виде полярных или прямоугольных координат;
• прямое измерение импеданса возможно с помощью диаграммы Вольперта-Смитта;
• измеритель в сочетании с быстродействующим процессором обеспечивают возможность определить и эффективно исключить влияние систематических погрешностей;
• эффективная направленность и согласование источника сигнала могут быть улучшены до 50 дБ;
• скорость обработки сигналов процессором оптимизирована, позволяет наблюдать характеристики из 256 точек с коррекцией погрешностей за период 1 сек. Это виртуальное «реальное время» для отображения исправленных результатов измерений позволяет Вам легко настроить Ваше исследуемое устройство непосредственно во время измерения. При этом наблюдаемые Вами характеристики имеют максимальную точность;
• результаты измерений могут автоматически протоколироваться в виде копии на бумаге в графической и/или табличной формах. Количество частотных маркеров произвольно (до 20). Полностью вся измерительная информация может быть записана на любой вид магнитных носителей и быть воспроизведена в любое время. Формат записи специальных файлов может быть воспринят такими известными моделирующими и проектирующими пакетами, как LabView и HFSS Agilent;
• организация и структурирование программного обеспечения позволяют непосредственно запрограммировать измеритель на проведение большого количества однотипных измерений без Вашего вмешательства. В этом случае предварительно откалиброванный измеритель не только автоматически проведет измерения, но и выполнит передачу управляющих команд на любое исполнительное устройство, способное влиять на объект исследования. При использовании данной методики очень легко строить диаграммы направленности антенн, характеристики электрически управляемых устройств, контролировать технологические процессы;
• измеритель без труда может передавать результаты измерений и их графическое отображение по любым локальным сетям, двухпроводным линиям или сети Интернет. Таким образом можно управлять измерителем, задавать полосу качания, проводить измерения, контролировать его работоспособность;
• у измерителей передача данных и управление внутри системы осуществляется по интерфейсу КОП, связь с внешними устройствами – по всем типам компьютерных интерфейсов RS232, USB.

Технические характеристики

Наименование	Значение
Рабочий диапазон частот измерителя, ГГц	37,5 – 53,57
СВЧ измерительный тракт	5,2×2,6
Полоса качания частоты измерителя: максимальная, ГГц, неменее минимальная, ГГц, неменее	16,07 0,01
Пределы    допускаемой относительной                   погрешности установкичастоты от Fmax, %	±5×10-5
Нестабильность        частоты      выходногосигнала генератора (за 15 мин), неболее	1×10-6 от Fmax
Диапазон       измерения    модулей                       коэффициентов отражения,дБ	0 – минус 32
Диапазон измерения КСВН	1,05 – 15
Пределы допускаемой основной погрешности измерения модуля коэффициента отражения  |S11|,  дБ, неболее	±(0,2 + 0,03|S11|)
Диапазон измерения модулей коэффициентов передачи,дБ	0 – минус55
Пределы допускаемой основной погрешности измерения модуля коэффициента передачи |S21|, дБ, не более	±(0,2 + 0,02|S21|)
Диапазон измерения фазы коэффициента отражения и фазы коэффициента передачи	от– 180°до +180°
Основная погрешность измерения фазы коэффициента отражения	±8°
Основная погрешность измерения фазы коэффициента передачи	±6°
Измеритель обеспечивает свои технические характеристики в пределах норм по истечении времени установления рабочего режима, мин	15
Время непрерывной работы измерителя в рабочих условиях применения при сохранении своих технических характеристик, ч, не менее	16
Мощность, потребляемая измерителем от сети при номинальном напряжении, В×А, не более	100
Уровень шума, создаваемый измерителем, дБ, не более	60
Допускаемый уровень излучений СВЧ, создаваемых измерителем при установке уровня мощности 1 мВт на расстоянии 1 м от измерителя, Вт/м2, не более	5×10-5
Габариты составных частей измерителя: - блок измерительный, мм, не более - преобразователь, мм, не более	445×315×185 85 ×60×35
Масса составных частей измерителя: - блок измерительный, кг, не более - преобразователь детекторный, кг, не более	15 0,6
Рабочий диапазон частот измерителя, ГГц	37,5 – 53,57
СВЧ измерительный тракт	5,2×2,6
Полоса качания частоты измерителя: максимальная, ГГц, неменее минимальная, ГГц, неменее	16,07 0,01

Комплектация

№	Название	Количество
1	Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-53 (блок 1)	1
2	Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-53 (блок 2)	1
3	Комплект мер фазового сдвига	1
4	Нагрузка короткозамкнутая	1
5	Нагрузка согласованная	1
6	Кабель питания 230 В	1
7	Кабель питания	1
8	Кабель синхронизации	1
9	Кабель USB	1
10	Кабель VGA	1
11	Отрезок волновода 1-1	3
12	Отрезок волновода 1-2	3
13	Изгиб волновода 1-3	2
14	Изгиб волновода 1-4	2
15	Отрезок волновода 1-5	3
16	Винты соединительные	20
17	Винты соединительные малые	16
18	Отвертка	1
19	Планка соединительная	4
20	Руководство по эксплуатации	1
21	CD-диск	1
