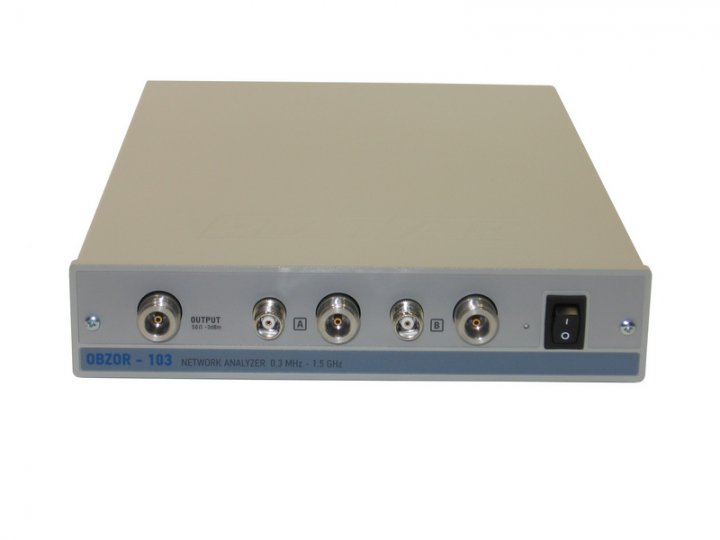

Векторный анализатор цепей (измеритель комплексных коэффициентов передачи) ОБЗОР-103 + тракт 75 Ом

Векторный анализатор цепей (измеритель комплексных коэффициентов передачи) ОБЗОР-103 предназначен для измерения S — параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S — параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта — Смита.

Область применения измерителя ОБЗОР-103 — разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

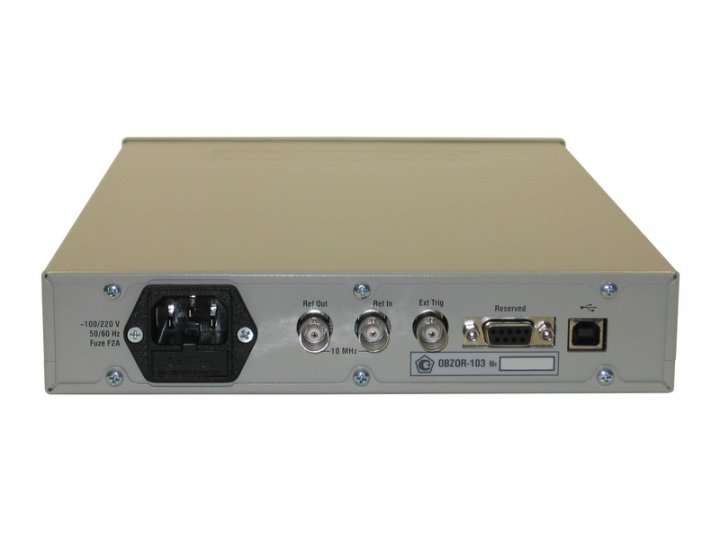

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС WINDOWS. Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.

Измеритель ОБЗОР-103 поставляется с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002, также в данный набор входит комплект дополнительного оборудования для формирования измерительного тракта 75 Ом тип VIII (16/4,6) по ГОСТ РВ 51914-2002.

Особенности

Измерительный тракт:
  50 Ом - тип III (7/3,04)
  75 Ом - тип VIII (16/4,6) - формируется за счет дополнительного оборудования, входящего в набор
Питание: 220 В ± 10%, 50 Гц
Потребляемая мощность 30 В · А
Габариты 212х47х323 мм
Масса 2,8 кг

Дополнительные возможности

Технические характеристики

• Рабочий диапазон частот 0,3-1500 МГц
• Количество окон индикации от 1 до 4
• Количество трасс индикации 2 в каждом окне индикации
• Динамический диапазон (фильтр 30 Гц) 123 дБ
• Относительная погрешность измерений КСВН ±(2,4 · КСВН) %
• Абсолютная погрешность измерений фазы коэффициента отражения ±(4 / КСВН + 3) °
• Абсолютная погрешность измерений модуля коэффициента передачи S21: ±(0,01 ·|S21| + 0,3) дБ
• Полоса измерительного фильтра: 30, 100, 300, 1000, 3000, 10000 Гц
• Разрешение по частоте 10 Гц
• Точность установки частоты ± 5·10^–6
• Выходная мощность от +2 до +4 дБм
• Виды сканирования: линейное, логарифмическое, программируемое
• Время сканирования (фильтр 10 кГц) 0,9 мс/точка
• Количество точек измерения от 1 до 10001
