Векторный анализатор цепей Обзор-808

Векторные анализаторы цепей, измерители комплексных коэффициентов передачи и отражения ИККПО "Обзор-808" предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ.

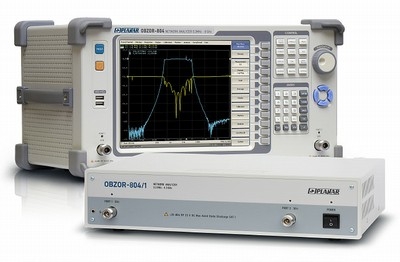

В отличие от векторных анализаторов цепей (ИККПО) "Обзор–804" и "Обзор–804/1", которые имеют два измерительных порта, "Обзор–808" и "Обзор–808/1" имеют четыре измерительных порта и два генератора испытательного сигнала.

Измерители "Обзор–804" и "Обзор–808" поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей "Обзор–804/1" и "Обзор–808/1" предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

Технические характеристики ИККПО "Обзор-808"

Наименование параметра	Значение
Диапазон частот	0,3 - 8000 МГц
Измеряемые параметры	S11 ... S44
Динамический диапазон измерения модуля коэффициента передачи	более 145 дБ
Минимальное время измерения на одной частоте	100 мкс
Диапазон регулирования выходной мощности	-60 дБм ... +10 дБм
