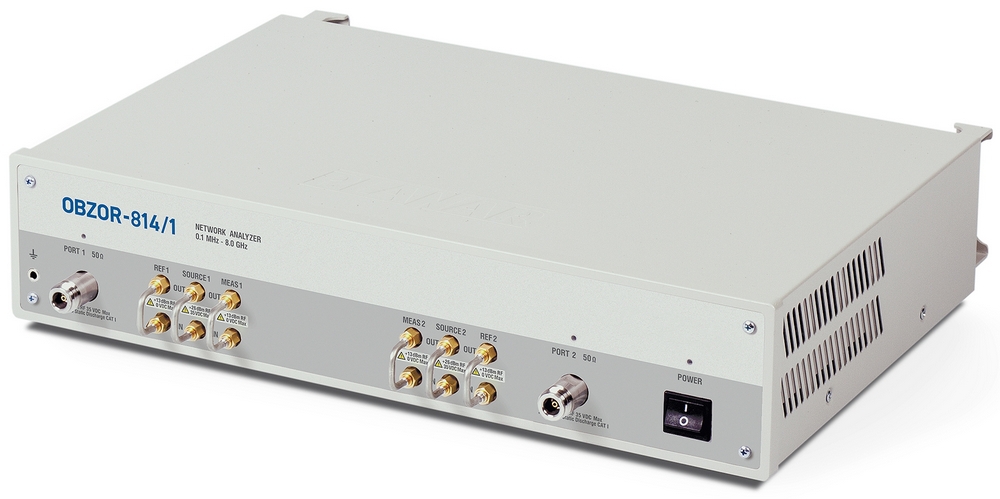

Векторный анализатор цепей Обзор-814/1

Векторный анализатор цепей «Обзор-814/1» предназначен для измерения комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от  0,3  до  8000  МГц и обладает динамическим диапазоном измерения модуля коэффициента передачи более 145 дБ.

Анализатор «Обзор–814/1»  производится на базе прибора «Обзор–804/1» и имеет идентичные технические характеристики и программное обеспечение. Особенностью «Обзор–814/1» является реконфигурируемый измерительный тракт с прямым доступом к приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора.

Анализатор предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Наличие переключателя тестирующего сигнала на измерительные порты анализатора позволяет производить измерения всех параметров за одно подключение. Для измерения нелинейных свойств четырёхполюсников и расширения диапазона измерений, в ВАЦ используется регулировка выходной мощности глубиной 70 дБ.
Возможность удаленного управления прибором позволяет использовать их в составе измерительных комплексов.

Технические характеристики "Обзор-814/1"

Наименование	Значение
Диапазон рабочих частот	от 0,3 до 8000 МГц
Измеряемые параметры	S11, S21, S12, S22
Динамический диапазон измерения модуля коэффициента передачи	более 145 дБ
Минимальное время измерения на одной частоте	100 мкс
Диапазон регулирования выходной мощности	от -60 дБм до +10 дБм
Максимальный входной уровень измерительного порта	+10 dBm
