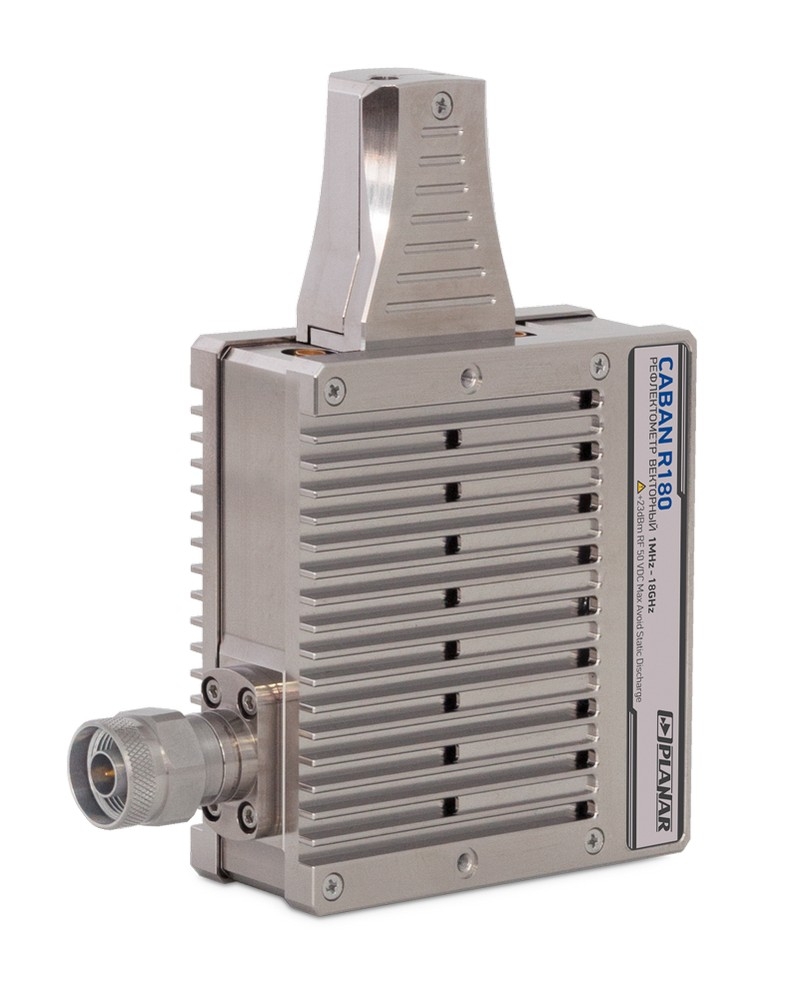

Векторный рефлектометр CABAN R180

Векторные рефлектометры CABAN R180 - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения, потерь в кабеле.

Рефлектометры CABAN R180 работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.

Технические характеристики CABAN R180
Импеданс	50 Ω
Число портов	1, тип N, вилка*
Измеряемые параметры	S11 потери в кабеле S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
Питание	от интерфейса USB (для СABAN R180 требуется внешний источник питания)
Диапазон рабочих температур	от -10 °С до +50 °С
Диапазон рабочих частот	от 1 МГц до 18 ГГц
Динамический диапазон	110 дБ (<6 ГГц)/ 94 дБ (>6 ГГц)
Выходная мощность	-15 до 0 дБ/мВт
Минимальный шаг установки частоты	50 Гц
Время измерения на одной частоте	100 мкс
Габариты	126х97х36 мм
Масса	0,5 кг
* - тип порта для R180 определяется при заказе

Варианты конструкции прибора:

• CABAN R180-01- N, розетка
• CABAN R180-02 - N, вилка
• CABAN R180-11 - 3,5 мм, розетка
• CABAN R180-12 - 3,5 мм, вилка

Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Векторные рефлектометры CABAN R180 возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S₁₁, |S₂₁|, |S₁₂|, S₂₂ параметров.
