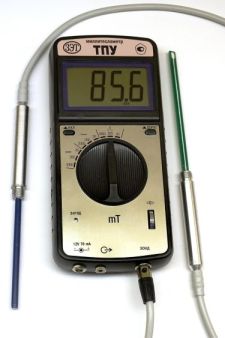

ТПУ — миллитесламетр портативный универсальный

Описание миллитесламетра ТПУ:

Измеряемая магнитная индукция: постоянное поле, переменное поле (средневыпрямленные и амплитудные значения, частота 20 – 5000 Гц), импульсное поле (длительность однократных импульсов 100 мкс – 5 с).

Два измерительных зонда с преобразователями Холла: зонд «С» (аксиальный) для измерений аксиального поля в катушках (соленоидах) и нормальной составляющей магнитного поля деталей; зонд «М» (радиальный) для измерений в зазорах магнитных систем и тангенциальной составляющей магнитного поля деталей. Для исполнений приборов ТПУ-03, ТПУ-04 возможна поставка модификаций зондов «С» и «М» повышенной прочности (зонды «С1», «М1»).

Аналоговый выход для наблюдения и записи формы магнитного поля.

Пределы основной относительной погрешности Δo, %, при измерении:

постоянного магнитного поля:  Δо = ± [ 2,0 + 0,1 (Вп/В - 1)];
средневыпрямленных значений переменного магнитного поля в диапазоне частот 20 – 1000 Гц:
Δо = ± [ 2,5 + 0,2 (Вп/В - 1)];
амплитудных значений переменного в диапазоне частот 20 – 1000 Гц и импульсного поля:
Δо =  ± [ 5,0 + 0,5 (Вп/В - 1)].

Пределы дополнительной погрешности Δдоп, %, в диапазоне частот от 1 до 5 кГц:

Δдоп = ±5,0·(f - 1)], где f – частота измеряемого магнитного поля в кГц.

Сводная таблица миллитесламетров серии ТПУ:

Исполнение	Измеряемая индукция магнитного поля			Диапазоны измерений, мТл			Диапазон показаний, Тл
	постоянного	переменного	импульсного	0,001 – 1,999 0,01 – 19,99 0,1 – 199,9	0,01 – 19,99 0,1 – 199,9 1 – 1999	0,1 – 199,9 1 – 1999	0,01 – 19,99
ТПУ	+	+	+	–	+	–	–
ТПУ-01	+	+	+	+	–	–	–
ТПУ-02	+	+	+	–	–	+	+
ТПУ-03	+	–	–	–	+	–	–
ТПУ-04	+	–	–	+	–	–	–
ТПУ-05	+	–	–	–	–	+	+

Знаком «+» отмечены вид измеряемого поля и диапазоны измерений данного исполнения миллитесламетра.
