Магнитометр МЦ-70

Трехкомпонентный цифровой магнитометр МЦ-70 предназначен для измерения величины магнитной индукции постоянного магнитного поля B и определения силового параметра F при проведении контроля намагниченности изолирующих стыков и рельсов на железнодорожном транспорте.

Силовой параметр F вычисляется из измеренных амплитудных и пространственных характеристик магнитного поля в области сканирования. Магнитометр позволяет спрогнозировать возможность закорачивания изолирующих стыков металлическими предметами, исходя из измеренных значений B и F. Принцип действия магнитометра основан на измерении магнитной индукции постоянного магнитного поля с помощью измерительных преобразователей Холла, преобразующих каждую из трёх взаимно-перпендикулярных компонент вектора магнитной индукции в электрический сигнал, пропорциональный значению этой компоненты.

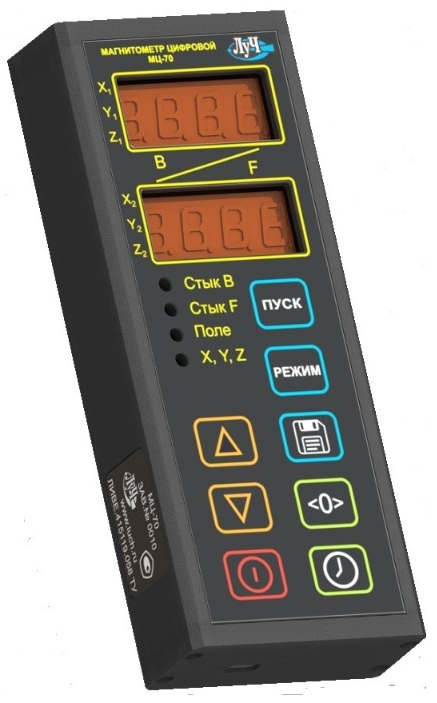

Магнитометры представляют собой переносной прибор, эксплуатируемый в помещениях и в полевых условиях. Конструктивно магнитометры выполнены в виде моноблока. Магнитометр содержит в себе две измерительных головки, расположенных на расстоянии друг от друга. Каждая измерительная головка включает три преобразователя Холла, магниточувствительные оси которых расположены взаимно перпендикулярно.

Измеренные значения магнитной индукции могут быть сохранены в памяти магнитометра и переданы на компьютер по интерфейсу USB. Питание магнитометров осуществляется от встроенного аккумулятора.

Особенности магнитометра МЦ-70:

• простота в эксплуатации
• большие яркие светодиодные индикаторы
• температурный диапазон работы от минус 40 до плюс 40°С
• встроенные часы и календарь
• встроенная память результатов измерений
• прочный корпус для тяжелых условий эксплуатации

Основные технические характеристики магнитометра МЦ-70:

Параметр	Значение
Диапазон измерений модуля вектора магнитной индукции постоянного магнитного поля B	0 … 50 мТл
Погрешность измерения	Δм = ±(0,1∙Ви+ 0,2), мТл
Диапазон измерений компонент Bx, Вy и Вz вектора магнитной индукции	0 … 50 мТл
Погрешность измерения	Δк = ±(0,05∙Ви+ 0,1), мТл
Диапазон отображения силового параметра F	0 … 999
Погрешность вычисления силового параметра F	± 200 Тл∙А/м2
Память	999 измерений
Напряжение питания	от 2.1 до 4.5 В
Время непрерывной работы от аккумулятора, не менее	8 часов
Габаритные размеры магнитометра, не более	160 × 60 × 30 мм
Масса, не более	0,3 кг
