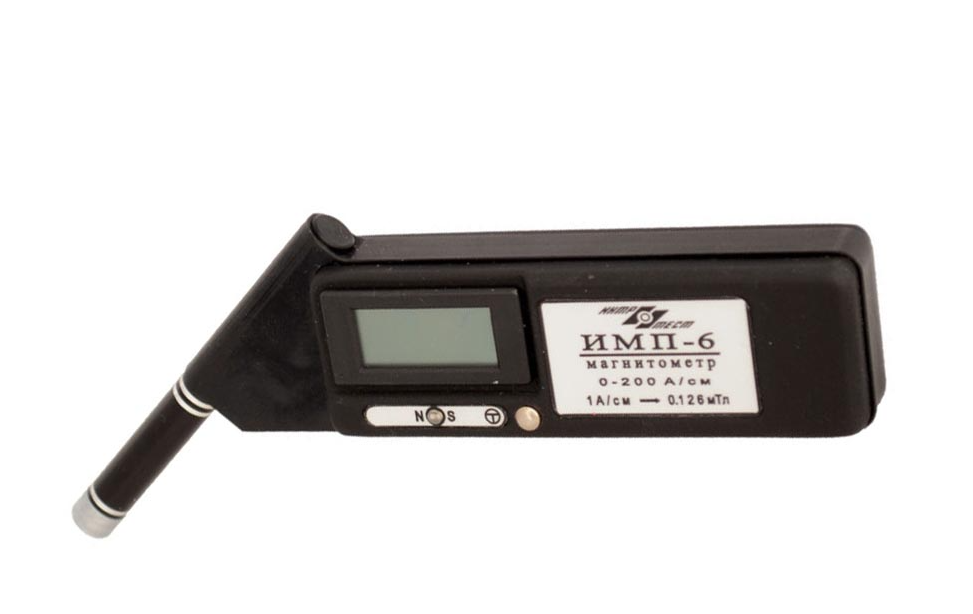

Магнитометр ИМП-6

Магнитометр ИМП-6 предназначен для определения уровня остаточной намагниченности деталей, изделий и полуфабрикатов из ферромагнитных материалов путем измерения нормальной составляющей напряженности магнитного поля вблизи поверхности контролируемого изделия или для решения других задач магнитометрии, если это позволяет конструкция и технические характеристики прибора.
Для работы с изделиями, отличающимися небольшими габаритами и слабой способностью намагничивания, в магнитометре ИМП-6 предусмотрен специальный режим, позволяющий компенсировать воздействие однородных полей, таких как поля Земли, напряженность которого может достигать величины 0,5 А/см. Для удобства практического применения, в частности считывания с жидкокристаллического индикатора и восприятия показаний, прибор проградуирован в А/см.

Принцип действия прибора основан на применении датчиков Холла. Датчики Холла размещены в цилиндрическом канале, неразъемно соединенном с корпусом прибора. Особенностью преобразователя является то, что с целью исключения влияния однородного поля Земли в его корпусе встроены два датчика Холла, расположенных вблизи переднего (рабочий датчик) и заднего конца (датчик, компенсирующий поле Земли) цилиндрического канала. Компенсирующий датчик может подключаться (режим компенсации однородных полей) и отключаться (режим прямых измерений). В части требований к месту размещения при эксплуатации и устойчивости к воздействию температуры и влажности окружающего воздуха измерители ИМП-6 относятся к изделиям группы исполнения 4 по ГОСТ 22261 (рабочий диапазон температур -10 ÷ +40°С, относительная влажность воздуха 90% при 30°С).

Основные технические характеристики магнитометра ИМП-6:

Параметр	Значение
Диапазон измерений напряженности постоянного магнитного поля, А/м	10-19990
Разрешение измерителя ИМП-6 (значение единицы младшего разряда), А/м	10
Режимы измерений	режим компенсации однородных полей (в диапазоне от 0,1 до 20 А/см); режим прямых измерений.
Предел допускаемого значения абсолютной погрешности измерений напряженности постоянного магнитного поля для доверительной вероятности 0,95 не превышает: - в режиме компенсации однородных полей, А/м - в режиме прямых измерений, А/м	10+0,03хН) 50+0,03хН) где Н - измеряемая величина в А/м;
Диапазон регулировки порога срабатывания световой индикации, А/см	0,4 - 20
Стабильность срабатывания световой индикации, А/см	НП ± 0,1 где НП - установленный по цифровому дисплею уровень.
Максимальная разница порогов срабатывания световой индикации при противоположных направлениях поля, А/см, не более	0,2
Напряжение питания, В	6 - 9
Потребляемый ток, мА, не более	20
Габаритные размеры, мм, не более	170х70х25
Масса измерителя ИМП-6 с батареей питания, кг, не более	0,2
Средняя наработка на отказ, ч, не менее	5000
Установленный срок службы до списания, лет, не менее	8
