Измеритель напряженности поля малогабаритный микропроцессорный ИПМ-101М

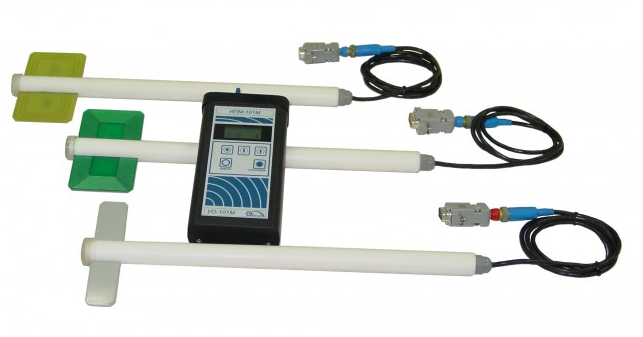

Малогабаритный микропроцессорный измеритель напряженности поля ИПМ-101М предназначен для экспресс-замера напряженности электромагнитных полей в ВЧ диапазоне и плотности потока энергии электромагнитного поля в СВЧ диапазоне с целью контроля за соблюдением предельно допустимых уровней высокочастотных излучений (напряженности переменного электрического поля, напряженности переменного магнитного поля и плотности потока энергии электромагнитного поля) на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя: антенны-преобразователи (АП) направленного приема, устройство отсчетное микропроцессорное УО-101М и футляр для переноски.

УО-101М обеспечивает преобразование сигнала в цифровой код, математическую обработку и отображение измеряемой величины на жидкокристаллическом индикаторе.

Для измерения напряженности электрического поля предназначены АП Е01 и Е02. Для измерения напряженности магнитного поля предназначены АП Н01 и Н02.

Измеритель в стандартном варианте поставки комплектуется АП Е01. Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.

Измеритель обеспечивает:

• прямой отсчет измеряемых величин (В/м, мкВт/см², А/м);
• автоматическое определение типа подключенной АП;
• автоматический учет частотных коэффициентов подключенной АП;
• измерение напряженности поля при полной автоматизации процесса вычисления конечного значения измеряемой величины;
• непрерывный контроль пользователем степени разряда батарей питания;
• регулировку пользователем постоянной времени измерения.

Технические характеристики антенн-преобразователей

Антенна-преобразователь	Диапазон частот	Диапазон измерения
Е01 (электрическое поле)	0,03 ÷ 1200 МГц, 2,4 ÷ 2,5 ГГц	1 ÷ 100 В/м (0,25 ÷ 2500 мкВт/см2)
Е02 (электрическое поле)	0,03 ÷ 1200 МГц, 2,4 ÷ 2,5 ГГц	5 ÷ 500 В/м (5 ÷ 50000 мкВт/см2)
Н01 (магнитное поле)	0,03 ÷ 3 МГц	0,5 ÷ 50 А/м
Н02 (магнитное поле)	1 ÷ 50 МГц	0,1 ÷ 10 А/м

Технические характеристики измерителя напряженности поля ИПМ-101М

Характеристики	Значения
Источник питания	3 элемента по 1,5 В типа АА
Время непрерывной работы в автономном режиме	не менее 30 ч
Погрешность в диапазоне измерения *	±20 ÷ 40%
Рабочие условия экплуатации: температура окружающего воздуха относительная влажность воздуха при температуре 25°С атмосферное давление	5 ÷ 40°С до 90% 70 ÷ 106,7 кПа (537 ÷ 800 мм.рт.ст)
Габаритные размеры блоков, входящих в состав измерителя: АП типа E01, E02, H01, H02 устройство отсчетное УО-101М футляр	не более 350×110×25 мм не более 160×80×32 мм не более 440×390×90 мм
Масса блоков, входящих в состав измерителя: АП типа E01, E02, H01, H02 устройство отсчетное УО-101М измеритель в футляре	не более 0,2 кг не более 0,5 кг не более 2,5 кг
