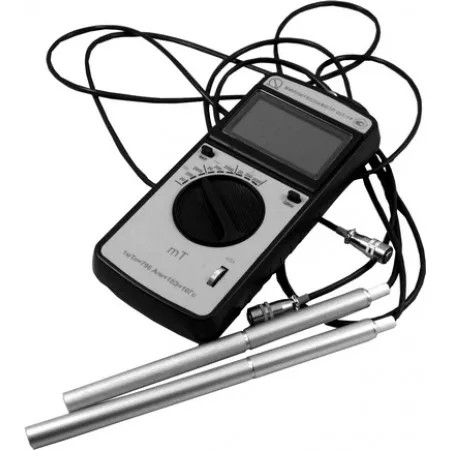

Миллитесламетр Pribor-X Ш1-15У-03

Прибор позволяет проводить измерения магнитной индукции постоянного магнитного поля, амплитудных показателей магнитной индукции переменного и импульсного магнитного поля, а также среднего квадрата значений магнитной индукции переменного магнитного поля любой формы.

Области применения:

• промышленная сфера;
• машиностроение, техника, транспорт;
• металлургия;
• материаловедение;
• наука и научные исследования.

Принцип работы

Ш1-15У-03 измеряет магнитную индукцию при помощи первичного измерительного преобразователя Холла.

Конструкция и устройство:

В состав миллитесламетра входит электронный блок, блок питания и измерительные зонды двух видов. Все детали присоединяются к электронному блоку специальными разъемами. Назначение электронного блока заключается в формировании управляющего тока преобразователя Холла, обработке сигналов и отображения итогов измерений на дисплее. Его аналоговый выход обеспечивает подключение внешнего прибора и наблюдение формы импульсного или переменного магнитного поля. Отличия между измерительными зондами заключается в расположении преобразователей Холла в конструкции рабочей зоны измерительного зонда.

С лицевой стороны электронного блока устройства находятся основные управляющие органы, а именно кнопка включения и выключения питания, переключатель измерительных режимов с установленными положениями, клавиша сброса, регулятор установки нуля, цифровой индикатор для вывода итогов измерений и сопутствующей информации. С боковой стороны имеются разъемы, при помощи которых осуществляется подключение измерительного зонда, блока питания, а также подключение внешнего прибора к аналоговому выходу.

Особенности эксплуатации:

Перед началом работы следует присоединить нужный измерительный зонд к разъему, находящемуся на боковой поверхности электронного блока Ш1-15У-03. Подсоединение зонда должно происходить только при отключенном питании. Используйте только те зонды, которые входят в комплект. Не забудьте удалить защитный кожух с измерительного зонда. При необходимости можно подключить блок питания. После этого осуществляется включение прибора. Напряжение питания должно соответствовать норме. Важно обеспечить неподвижность измерительного зонда и установить нулевой показатель миллитесламетра. В ходе проведения измерений также следует контролировать нулевые показания устройства. Важно принять во внимание тот факт, что на результаты измерений влияет выбор положения рабочее области измерительного зонда по отношению к направлению вектора магнитной индукции.

Поверка	11220
Тип	Миллитесламетр
