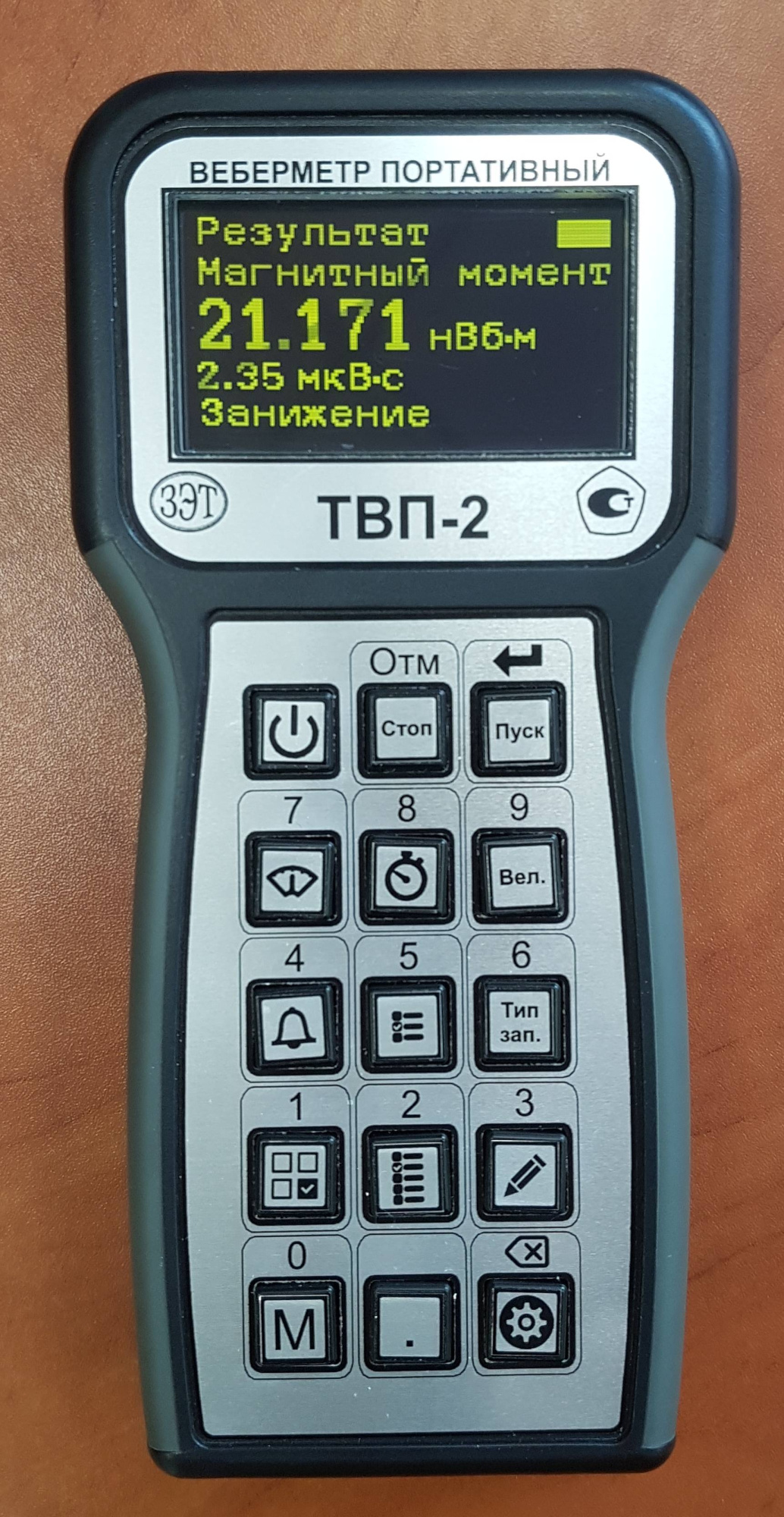

Веберметр (флюксметр) портативный ТВП-2

• Принцип действия веберметра ТВП-2 основан на цифровом интегрировании ЭДС самоиндукции в измерительной катушке, подключенной к прибору. Веберметр предназначен для измерения: потокосцепления с подключенной к веберметру измерительной катушкой; магнитного потока через катушку и магнитной индукции (напряженности магнитного поля) при подключении к веберметру измерительной катушки с известными постоянной или числом витков и площадью поперечного сечения; магнитного момента и намагниченности ферромагнитного образца, помещенного в подключенную к веберметру катушку с известной постоянной по напряженности магнитного поля.
• Веберметр индицирует результаты измерений и вычислений в следующих единицах и их дольных значениях: В×с (потокосцепление, вебер×витки); Вб (магнитный поток); Тл (магнитная индукция); А/м (напряженность магнитного поля); Вб×м (дипольный магнитный момент образца); Тл (намагниченность образца).
• Предназначен для работы в лабораторных и цеховых условиях. Связь с компьютером по интерфейсу USB.

Характеристики ТВП-2:

• Диапазон измерений и показаний магнитного потока (потокосцепления): от 0,1•10^-6 до 10 Вб (В·с).
• Пределы показаний: 0,1; 1; 10; 100 мВб (мВ·с); 1; 10 Вб (В·с) .
• Время интегрирования: 10; 50; 100; 500 мс; 1; 2; 5; 10 с.
• Пределы допускаемой относительной погрешности измерений магнитного потока (потокосцепления) в соответствии с описанием типа веберметра:
  • в диапазоне измерений от 2 до 10 мкВб включительно ±2,5%
  • в диапазоне измерений свыше 10 мкВб до 25 мВб ±1,0%
  Для других значений магнитного потока погрешности не нормируются, их фактические значения изготовитель определяет и указывает при калибровке веберметра.
• Наибольшее допускаемое входное напряжение (на пределе 10 Вб): 100 В
• Входное сопротивление, активное в диапазоне частот от 0 до 100кГц: 40 кОм
• Веберметр снабжен функцией пересчета измеренных значений потокосцепления с катушкой типа колец Гельмгольца в дипольный магнитный момент и намагниченность ферромагнитного образца, помещенного в эту катушку.
• Веберметр защищен по входу от воздействия перенапряжений до 1000 В длительностью не более 20 мкс
• Веберметр обеспечивает сигнализацию о том, что контролируемый параметр (потокосцепление) вышел за допуск, установленный оператором («норма», «завышение», «занижение»), что удобно, например, при разбраковке постоянных магнитов.
• Веберметр имеет опцию вычисления и индикации среднего арифметического значения результатов измерений (от 3-х до 10-ти).
• Электропитание от встроенного аккумулятора с номинальным напряжением 3,7 В. Габаритные размеры 210×101×33 мм, масса 0,5 кг.
• Внесены в ФИФ ОЕИ (Госреестр средств измерений), регистрационный № 75099-19.
• Веберметр соответствует требованиям распространяющихся на него Технических регламентов ЕАЭС, декларация о соответствии ЕАЭС N RU Д-RU.НА52.В.03775/19.
• Для дистанционного управления и передачи данных во внешний компьютер (по интерфейсу USB) разработано специальное ПО.
• По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.
• Предприятие выпускает катушки Гельмгольца для укомплектования веберметра при работе по стандартам ГОСТ Р 58885-2020 и IEC 60404-14. Три типоразмера с диаметром (высотой) рабочего объема, в котором неоднородность магнитного поля не превышает ±0,5 %: 30; 40; 90 мм.

• веберметр портативный ТВП-2 с встроенным аккумулятором;
• штекеры «банан» для подключения измерительных катушек пользователя;
• футляр;
• кабель связи, интерфейс USB;
• зарядное устройство (источник питания);
• компакт-диск с ПО «Флюкс-П»;
• руководство по эксплуатации;
• формуляр;
• методика поверки;
• cвидетельство о первичной поверке;
• катушки Гельмгольца (по отдельному заказу).
