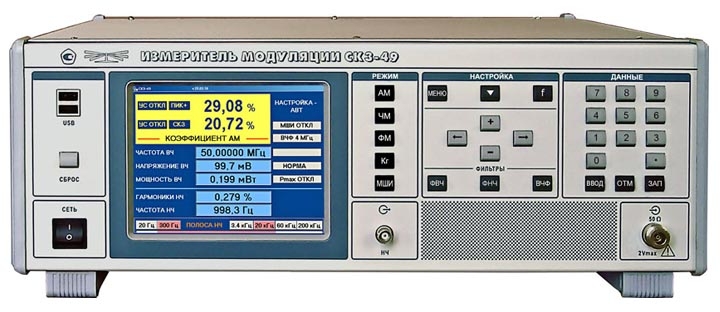

Измеритель модуляции СК3-49

Прибор СК3-49 предназначен для измерения параметров сигналов аппаратуры средств связи, модуляционных параметров измерительных генераторов, для настройки и контроля аппаратуры средств связи при серийном производстве и эксплуатации, для поверки и аттестации измерительных генераторов по модуляционным параметрам: погрешности установки коэффициента АМ и девиации частоты, нелинейным искажениям амплитудной и частотной модуляции.

Прибор может быть использован для создания измерительных комплексов, а также для разработки, регулировки различных радиотехнических устройств в условиях лабораторий, цехов, ремонтных и поверочных органов.

Технические характеристики

Показатели	Величины
Измерение модуляционных параметров
Диапазон несущих частот ВЧ сигнала при измерении модуляционных параметров	0,1 – 2499 МГц
Диапазон модулирующих частот в режиме АМ, ЧМ	0,02 – 200 кГц
Пределы измерения девиации частоты	0,005 – 1000 кГц
Пределы измерения коэффициента АМ	0,1 – 100 %
Пределы измерения индекса фазовой модуляции	1 – 100 рад
Погрешность измерения девиации частоты	1 – 10 %
Погрешность измерения коэффициента АМ	1 – 10 %
Погрешность измерения индекса фазовой модуляции	2 – 5 %
Среднеквадратическое значение частотного фона и шума прибора в полосе НЧ 0,3–3,4 кГц	1·10-8?f + 1Гц
Среднеквадратическое значение амплитудного фона и шума прибора в полосе НЧ 0,3–3,4 кГц	0,015 %
Коэффициент гармоник, вносимый прибором в режиме АМ	0,2 – 0,8 %
Коэффициент гармоник, вносимый прибором в режиме ЧМ	0,15 – 1,5 %
Параметры измерения напряжения входного ВЧ сигнала:
Пределы измерение напряжения (мощности) ВЧ сигнала	0,05–1 В (0,2–20 мВт)
Диапазон несущих частот измерения напряжения ВЧ сигнала	0,1 – 2500 МГц
Погрешность измерения  напряжения ВЧ сигнала	10 – 20 %
Параметры измерения частоты входного ВЧ сигнала
Пределы измерение частоты ВЧ сигнала	0,1 – 2500 МГц
Погрешность измерения  частоты ВЧ сигнала	5·10-6 ?f
Параметры измерения частоты НЧ сигнала
Пределы измерение частоты НЧ сигнала	0,02 – 200 кГц
Погрешность измерения частоты НЧ сигнала	1·10-4 ?f
Параметры измерения коэффициента гармоник
Пределы измерение коэффициента гармоник	0,1 – 30 %
Диапазон частот измерителя гармоник	0,05 – 10 кГц
Погрешность измерения коэффициента гармоник	5%
Эксплуатационные параметры
Диапазон рабочих температур	от  +5 до  +40°С
Масса прибора	14 кг
Потребляемая мощность	80 В·А
Габаритные размеры	488?475?175 мм
