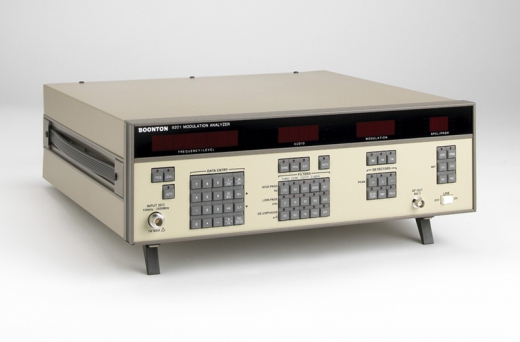

Измеритель модуляции Boonton 8201

Измеритель параметров модуляции Boonton модели 8201 Modulation предлагает уникальную комбинацию измерительных функций, включающую:

измерение параметров AM, ЧM и ФM (погрешность: AM и FM – 1%, ФM – 3% показаний)
измерение уровня и частоты несущей (разрешение: 0,01 дБ – для уровня, 10 Гц – для несущей)
измерение отношения уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения (SINAD)
Один измеритель заменяет несколько различных приборов. Основная модуляция измеряется пиковым детектором, в то время как остаточная модуляция измеряется среднеквадратичным детектором, а затем нормируется по определенном уровню. Данные значения отображаются в процентах, децибелах или квазипиковых величинах, причем максимальные результаты сохраняются функцией удержания пиковых значений.
Измерение частоты и уровня сигнала производится автоматически или по команде, выданной с клавиатуры прибора или дистанционно. 8201 представляет собой экономически эффективный измерительный прибор для автоматизированных систем контроля, калибровки генераторов сигналов и тестирования выпускаемого мобильного радиооборудования.

Оборудован универсальными фильтрами звуковой частоты.

4 ФНЧ
4 ФВЧ
4 фильтра предыскажений

Технические характеристики

Диапазон несущих частот: от 100 кГц до 2500 МГц
Диапазон входной мощности: -40 дБмВт... + 30 дБмВт
Погрешность измерения частоты несущей: ± (1*10-6 + 10 Гц)
Погрешность измерения уровня 1 мВт: ±1 дБ до 520 МГц, ±2 дБ до 1,5 ГГц, ±3 дБ до 2,5 ГГц
Чувствительность при определении параметров модуляции: от 10 мВ до 50 мВ в зависимости от частоты несущей
Входное сопротивление: 50 Ом
Масса 12,7 кг
