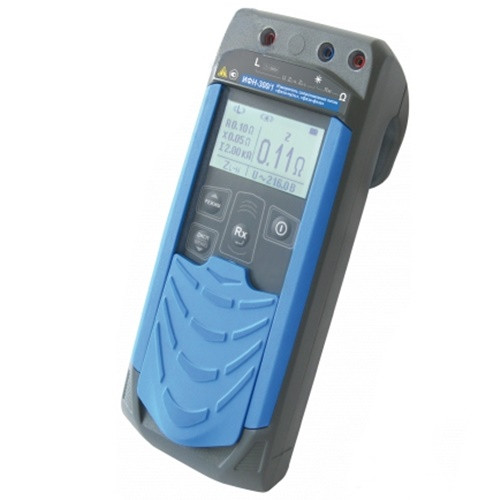

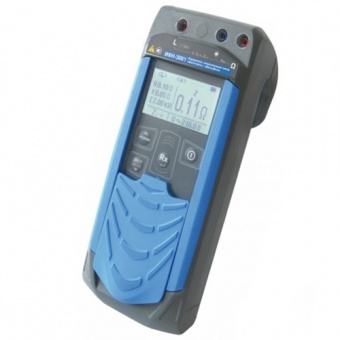

Измеритель параметров петли "фаза-нуль", "фаза-фаза" ИФН-300/1

С помощью прибора ИФН-300/1 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров.

Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически - раз в 3 года.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.

Особенности

• автоматический выбор диапазонов измерения;
• ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
• автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
• жидкокристаллический дисплей;
• индикация состояния внутреннего источника питания;
• защита от неправильного включения;
• высокая помехоустойчивость.

Технические характеристики

Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения, В	от 10,0 до 450,0
Рабочий диапазон частот, Гц	от 45 до 65
Измерение активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза»
Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом	от 0,01 до 9,99
	от 10,0 до 99,9
	от 100 до 200
Диапазоны измерений полного сопротивления петли «фаза-нуль», «фаза-фаза», Ом	от 0,01 до 9,99
	от 10,0 до 99,9
	от 100 до 300
Рабочий диапазон напряжений, В	от 180 до 450
Вычисление прогнозируемого тока короткого замыкания
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА	от 0 до 22 кА
Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА	от 0 до 38 кА

Габариты

Размер в упаковке ШхГхВ - 145х120х265
Размер самого прибора - 88х105х245
Брутто (масса прибора в упаковке) - 1600 гр.
Масса нетто (масса прибора) - 800 гр.

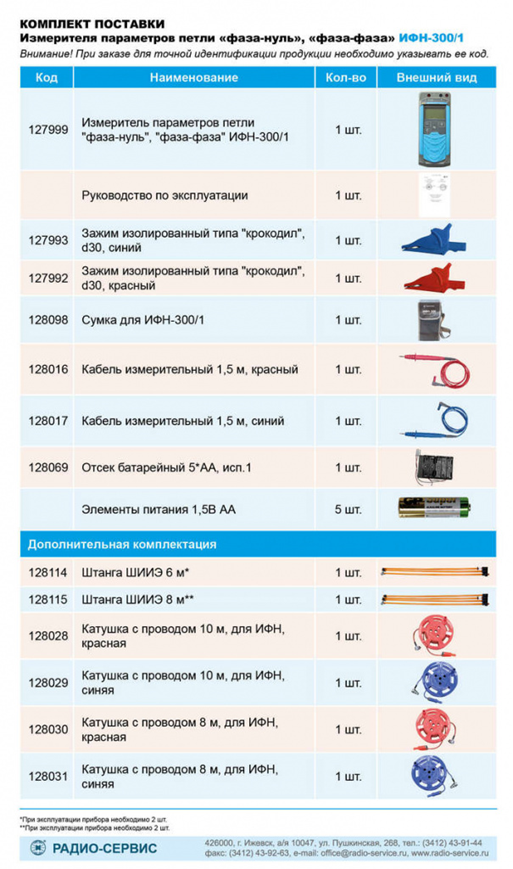

Комплект поставки
