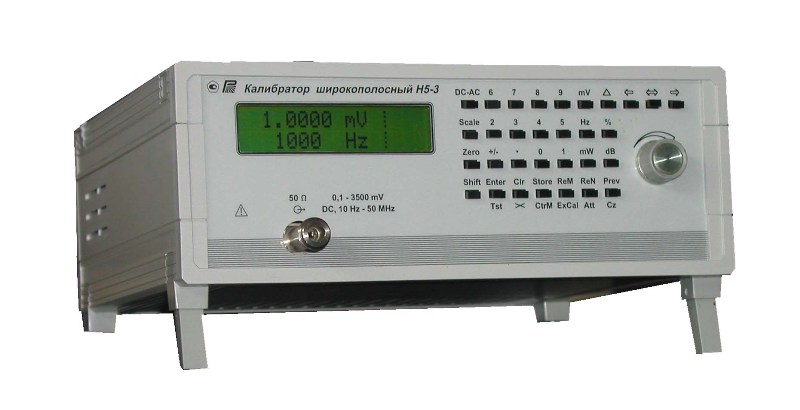

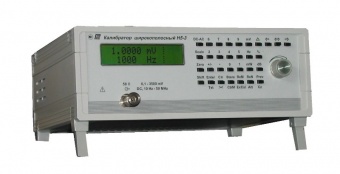

Калибратор переменного напряжения широкополосный H5-3

Калибратор переменного напряжения широкополосный Н5-3 производства ООО "РИП-Импульс" (г.Краснодар) предназначен для воспроизведения напряжения переменного тока синусоидальной формы в широком диапазоне частот при поверке и калибровке вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3мм. Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.

Основные технические характеристики:

Воспроизведение напряжения переменного тока

U – установленное значение напряжения.

Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1% от Uвых + 1 мкВ)

Uвых – выходное напряжение аттенюатора.

Тк – температура калибровки

Воспроизведение напряжения постоянного тока

Примечание: Указанные значения погрешности нормируются:

- без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу калибратора или аттенюатора;

- с нагрузкой и аттенюатором из комплекта поставки прибора, нн – значение погрешности не нормируется.

Погрешность установки частоты выходного напряжения 2…3%.

Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):

- мощности в милливаттах на нагрузке 50 Ом;

- мощности в децибелах к милливатту на нагрузке 50 Ом;

- абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;

- отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;

- отношения в процентах к текущему уровню на выходе калибратора;

- отношения в децибелах к текущему уровню на выходе калибратора.

Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.

Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).

Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232D, V.24). Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.

Напряжение питающей сети (220±22)В частотой (50±1)Гц;

Мощность, потребляемая прибором не более 60ВА

Масса прибора: не более 5 кг.

Габаритные размеры прибора: 291х108х260мм.

Условия эксплуатации:

- температура окружающего воздуха от 5 до 40°С;

- относительная влажность до 90% при температуре 25°С и до 70% при температуре до 40°С;
