Компаратор-калибратор КМ300

1. Воспроизведения напряжения постоянного тока от 10нВ до 1000В;
2. Воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц;
3. Воспроизведения силы постоянного тока от 0,1нА до 50А;
4. Воспроизведения силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц;
5. Воспроизведения мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град ;
6. Измерения напряжений постоянного тока от 10нВ до 1000В;
7. Компарирования напряжений постоянного тока от 10нВ до 10В;
8. Компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 МОм.
9. Компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 МОм с использованием калибратора КМ300С.

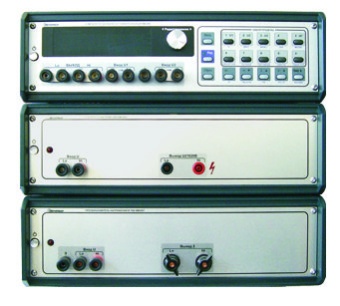

Компаратора-калибратор КМ300

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

1. Воспроизведения напряжения постоянного тока от 10нВ до 1000В;
2. Воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц;
3. Воспроизведения силы постоянного тока от 0,1нА до 50А;
4. Воспроизведения силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц;
5. Воспроизведения мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град ;
6. Измерения напряжений постоянного тока от 10нВ до 1000В;
7. Компарирования напряжений постоянного тока от 10нВ до 10В;
8. Компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 МОм.
9. Компарирования сопротивлений на постоянном токе от 0,0001 Ом до 10 МОм с использованием калибратора КМ300С.

Составные изделия компаратора-калибратора КМ300:

- компаратор-калибратор КМ300К,

- усилитель напряжения КМ300Н,

- преобразователь напряжение-ток КМ300Т,

- компаратор-калибратор КМ300Р,

- калибратор постоянных напряжений и токов КМ300С-1 (отдельный прибор, не в составе КМ300).

Основные параметры и характеристики

1. Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока.

Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп) ¹⁾
Предел, Uп	24 часа, (Тк ± 1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5) °С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085+ 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V»	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V»	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001

2. Предел допускаемой основной погрешности воспроизведения напряжения переменного тока.

Предел, Uп (диапазон U)	Частотный диапазон, Гц	Предел допускаемой основной погрешности за 1 год,± (% от U + % от Uп)¹⁾
Предел, Uп (диапазон U)	Частотный диапазон, Гц	(Тк ± 1) °С	(Тк ± 5) °С
«100mV»	10 - 1000	0,02 + 0,005	0,03 + 0,005
«1V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«10V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«100V»	10 - 1000	0,025 + 0,005	0,035 + 0,005
«700V»	10 - 1000	0,03 + 0,005	0,04 + 0,005

3. Предел допускаемой основной погрешности и выходные параметры воспроизведения силы постоянного тока.

Предел, Iп	Предел допускаемой основной погрешности, за 1 год ±(% от I + % от Iп)		Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
Предел, Iп	(Тк ± 1) °С	(Тк ± 5) °С	Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
«1mА»	0,0025+0,0005	0,0035+0,0005	до 2000	1 ГОм
«10mА»	0,0025+0,0005	0,0035+0,0005	до 200	100 МОм
«100mА»	0,0025+0,0005	0,0035+0,0005	до 20	10 МОм
«1А»	0,005+0,001	0,007+0,001	до 1	0,5 МОм
«10А»	0,008+0,002	0,012+0,002	до 0,1	20 кОм
«50А»	0,035+0,004	0,05+0,004	до 0,02	2 кОм

4. Предел допускаемой основной погрешности и выходные параметры воспроизведения силы переменного тока.

	Частотный диапазон, Гц	Предел допускаемой основной погрешности, за 1 год ±(% от I + % от Iп)		Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
	Частотный диапазон, Гц	(Тк ± 1) °С	(Тк ± 5) °С	Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
«1 mА» (10 мкА-1,02 мА)	10-1000	0,025+0,005	0,03+0,005	до 2000	30 МОм
«10 mА» (0,1-102 мА)	10-1000	0,025+0,005	0,03+0,005	до 200	3 МОм
«100 mА» (1-102 мА)	10-1000	0,025+0,005	0,03+0,005	до 20	300 кОм
«1 А» (0,01-1,02 А)	10-1000	0,035+0,005	0,05+0,005	до 0,5	30 кОм
«10 А» (0,1-10,2 А)	10-1000	0,045+0,005	0,065+0,005	до 0,05	1 кОм
«50 А» (10-51,0 А)	45-1000	0,08+0,02	0,12+0,002	до 0,02	200 Ом

5. Воспроизведение мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град.

Предел абсолютной основной погрешности угла сдвига фаз между сигналами в каналах напряжения и тока

Частотный диапазон,

Гц

Диапазон значений

(Разрешающая способность), °

Предел абсолютной основной погрешности ∆φ за 1 год, °

45 - 55

от минус 180 до плюс 180

(0,01)

0,1

55 - 1000

0,1

6. Предел допускаемой основной погрешности измерения напряжения постоянного тока.

Предел, Uп	Предел допускаемой основной погрешности,± (% от U + % от Uп) ¹⁾
Предел, Uп	24 часа, (Тк ±1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5) °С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085+ 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V»	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V»	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001

7. Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность).

Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп)
Предел, Uп	1 год, (Тк ±1) °С
«10V»	0,0001 + 0,00001
«1V»	0,0001 + 0,00001
«100mV»	0,0002 + 0,00004

8. Предел допускаемой основной погрешности компарирования сопротивлений

Образцовый резистор, Rn,Ом	Измеряемый резистор, Rx,Ом	Устанавливаемый ток, А ( напряжение, В)	Мощность рассеивания на резисторах, мВт	Предел компарирования	Предел допускаемой основной погрешности компарирования, %
0,001	0,0001	10	10	«100mV»	0,005
0,001	0,0001	3	1	«100mV»	0,015
0,001	0,001	10	100	«100mV»	0,0006
		7	50		0,00076
		5	25		0,001
		3	9		0,0015
		1	1		0,004
0,01	0,01	10	1000	«100mV»	0,00024
		7	500		0,00026
		5	250		0,00028
		3	90		0,00033
		1	10		0,0006
		0,5	2,5		0,001
0,1	0,1	3	900	«1V»	0,00013
		1	100	«100mV»	0,00024
		0,7	50		0,00026
		0,5	25		0,00028
		0,3	9		0,00033
		0,1	1		0,0006
1	1	1	1000	«1V»	0,0001
		0,7	500		0,00011
		0,5	250		0,00012
		0,3	90		0,00013
		0,1	10	«100mV»	0,00024
		0,07	5		0,00026
		0,01	0,1		0,0006
10	10	0,1	100	«1V»	0,0001
		0,07	50		0,00011
		0,05	25		0,00012
		0,03	9		0,00013
		0,01	1	«100mV»	0,00024
100	100	0,01	10	«1V»	0,0001
		0,007	5		0,00011
		0,005	3		0,00012
		0,001	0,1	«100mV»	0,00024
1000	1000	0,001	1	«1V»	0,00011
		(2)	1	«1V»	0,00011
		(10)	25	«10V»	0,00012
1·10⁴	1·10⁴	(20)	10	«10V»	0,00011
1·10⁴	1·10⁴	(10)	3	«10V»	0,00012
1·10⁵	1·10⁵	(20)	1	«10V»	0,00011
1·10⁴	1·10⁵	(10)	0,9	«10V»	0,0003
1·10⁴	1·10⁶	(10)	0,1	«10V»	0,0011
1·10⁴	1·10⁷	(10)	0,01	«10V»	0,01

♦ Предел, диапазон и погрешность установки частоты к п. 2,4,5 назначения КМ300

Пределы частоты,

Гц

Частотный диапазон,

Гц

Дискретность,

Гц

Погрешность системы частоты, %, не более

1000

10 - 1000

0,003

Модификации КМ300 и их возможности.

Базовые приборы КМ300К и КМ300Р

КМ300К – базовый, системообразующий прибор, выполняющий следующие функции:

- воспроизведение напряжения постоянного тока в диапазоне до 10В;

- воспроизведение напряжения переменного тока в диапазоне до 10В с частотой 10 – 1000Гц;

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

- компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;

Прибор КМ300Р имеет все характеристики КМ300К по постоянному току (компарирование, измерение и воспроизведение), кроме характеристик по переменному току.

Модификация КМ300КН

- воспроизведение напряжения постоянного тока от 10нВ до 1000В;

- воспроизведение напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц.

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

- компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;

Модификация КМ300КТ

- воспроизведение напряжения постоянного тока с диапазоном от 10 нВ до 10 В;

- воспроизведение напряжения переменного тока от 1мВ до 10В частотой 10 - 1000Гц;

- воспроизведение силы постоянного тока 0,1нА до 50А;

- воспроизведение силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц.

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000 В;

- компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10 В;

Модификация КМ300КНТ

- воспроизведение напряжения постоянного тока от 10нВ до 1000В;

- воспроизведение напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц;

- воспроизведение силы постоянного тока от 0,1нА до 50А;

- воспроизведение силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц.

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

- компарирование напряжений постоянного тока от 10нВ до 10В;

Модификация КМ300КН+КМ300КТ - Калибратор мощности и компаратор сопротивлений (КМ300КН совместно с КМ300КТ = КМ300КНТК)

Дополнительно к характеристикам КМ300КН и КМ300КТ осуществляются:

- воспроизведение мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град;

- компарирование сопротивлений на постоянном токе от 0,0001 Ом до 10 Мом в составе 3-х блоков (КМ300КТ + КМ300К).

К п. 9 назначения КМ300 (характеристики - Табл. 8)

Модификация КМ300Р+КМ300С-1 - Компаратор сопротивлений (комплект приборов КМ300Р и КМ300С-1 для компарирования сопротивлений).

КМ300Р - Компаратор-калибратор

КМ300С-1 - Калибратор постоянных напряжений и токов.

(Комплект КМ300К и КМ300С-1 в целях компарирования сопротивлений можно использовать вместо модификации КМ300КНКТ (без изменения характеристик компарирования сопротивлений) (см. выше таблицу компарирования сопротивлений).

- воспроизведение напряжения постоянного тока от 10нВ до 10В;

- компарирование напряжений постоянного тока от 10нВ до 10В;

- компарирование сопротивлений на постоянном токе от 0,0001 Ом до 10 Мом;

Пределы воспроизводимых напряжений 10В (КМ300Р) и 20В (КМ300С-1) c нагрузочной способностью 100 мА;

Пределы воспроизводимых токов, А: 0,001; 0,01; 0,1; 1; 10 с множителями: 0; 0,3; 0,5; 0,7; 1.
