Компаратор напряжений двухканальный МарсКомп К-1000

МарсКомп К-1000 Компаратор напряжений двухканальный
Эталонный прибор сравнения, компаратор для поверки и калибровки измерительных электронных маломощных трансформаторов тока и напряжения (LPIT) и традиционных ТН

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

	по методике ГОСТ 8.216-2011 (Установка 3) маломощных измерительных трансформаторов напряжения (ММТН), датчиков, делителей с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-7 или ГОСТ Р МЭК 61869-6-2021
	маломощных измерительных трансформаторов тока (ММТТ), датчиков с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-8 или ГОСТ Р МЭК 61869-6-2021
	по методике ГОСТ 8.216-2011 (Установка 2 или 3) традиционных измерительных трансформаторов напряжения (ТН), выпускаемых по ГОСТ 1983, делителей напряжения, измерительных масштабных преобразователей напряжения
	вольтметров и частотомеров в диапазоне частот 16…2500 Гц, амперметров, анализаторов гармоник, фазометров в промышленной области частот (45…65 Гц) и с номинальной частотой 400 Гц

2. Аттестации измерительных трансформаторов напряжения

при искаженной форме сигнала высокого напряжения при наличии гармонических сигналов напряжения от 0,3 до 50 порядка (от 15 до 2500 Гц) по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012)

Метрологические характеристики

Основные
Поверка ММТТ
Поверка ММТН и ТН

Параметр	Диапазон измерений	Пределы допускаемой погрешности
Действующее значение переменного напряжения, В	0,5 мВ ... 1000 В	Относительная, % ±0,01 + ∆
Частота, Гц	16...2500 Гц	Относительная, % ±0,02
коэффициент гармоники напряжения порядка h (KU(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц	0,1 ... 25 %	Относительная, % ±0,08 + ∆
Угол фазового сдвига между напряжениями частоты f двух каналов	От -90º ло 90º	Абсолютная, мин ± 0,00033°·f
Среднеквадратическое значение силы переменного тока	10 мА ... 12 А	Относительная, % ±0,015 + ∆
коэффициент гармоники тока порядка h (KI(h)) с частотой первой гармоники тока f1 от 45 до 65 Гц	0,1 ... 25 %	Относительная, % ±0,08 + ∆

∆ — дополнительная погрешность

Основные технические характеристики

Электропитание
от сети
переменного тока

от 200 до 260 В,
50±5 Гц

Потребляемая
мощность по цепи
переменного тока

не более 100 ВА

Диапазон
рабочих
температур

от +10 до +35 °С

Преимущества

	В качестве эталонных трансформаторов могут применяться традиционные трансформаторы с выходами тока 1; 5 А и напряжения 100; 100/√3 В
	Возможность поверки ТН с вторичным напряжением, отличным от вторичного напряжения эталонного ТН, т. е. с разными номинальными коэффициентами масштабного преобразования
	Возможность учета действительного значения угла фазового сдвига ММТТ и ММТН, указанного производителем
	Компаратор может применяться для аттестации ТН, предназначенных для измерений гармонических составляющих напряжения (ПКЭ) в сети высокого напряжения (построение АЧХ), по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012)
	Переключение поддиапазонов в приборе производится как раздельно по каждому каналу, так и группой одновременно
	Автоматическое создание протоколов поверки или протоколов аттестации ТН с помощью ПО «E-TransformerTest». Обмен прибора с ПК по USB может начинаться автоматически после включения.

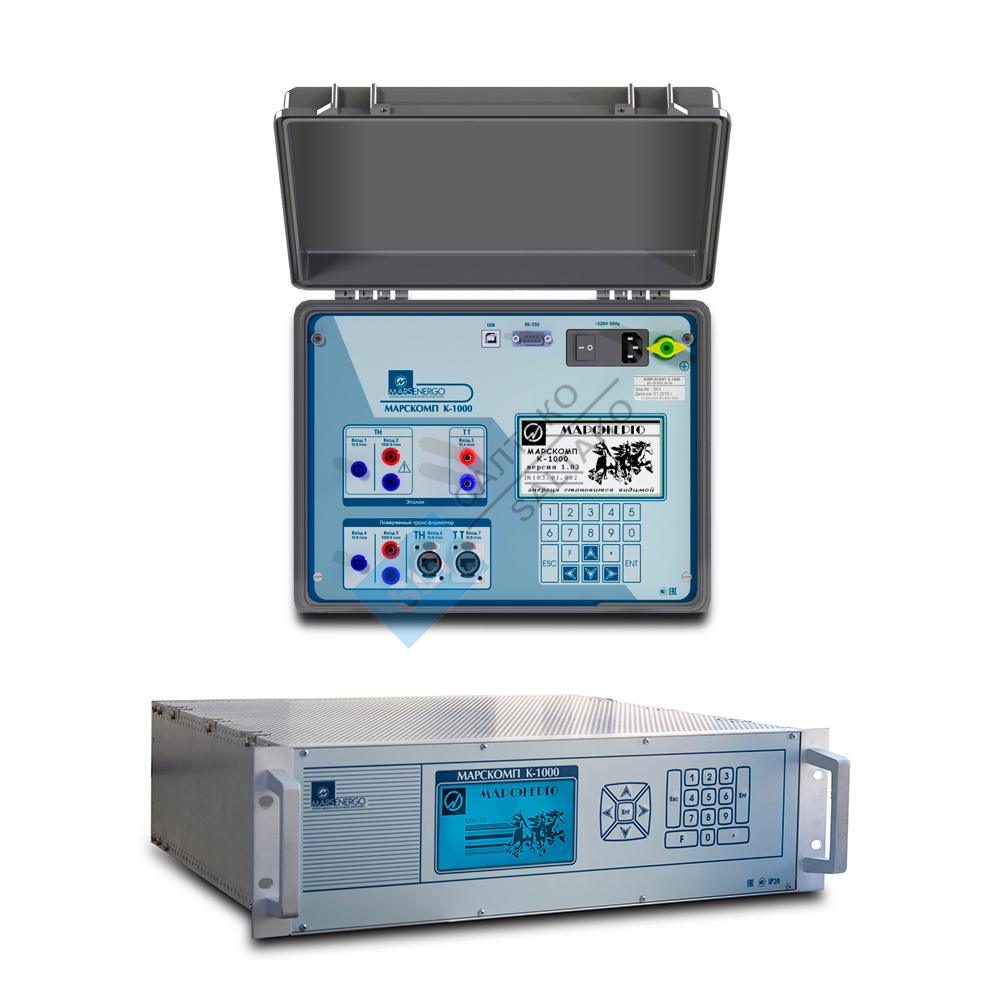

Исполнения прибора

МарсКомп К-1000-П
МарсКомп К-1000-С

Исполнение	переносное
Корпус	кейс с ручкой IP65
Связь с ПК	USB
Габаритные размеры (д × ш × в)	не более 335 × 289 × 155 мм
Масса	не более 4,5 кг

Компаратор напряжений двухканальный МарсКомп К-1000

Документы

marskomp-ot-2022-87150-22 Размер: 672,2 кб
