Калибраторы ЭЛМЕТРО-ПКМ предназначены для измерения и воспроизведения сигналов силы и напряжения постоянного электрического тока, сопротивления, для измерения и воспроизведения электрических сигналов термопар (ТП) и термопреобразователей сопротивления (ТС). Применяются для диагностики, калибровки и поверки вторичной аппаратуры, измерительных каналов промышленных контроллеров, а также преобразователей температуры – как в лаборатории, так и непосредственно на месте эксплуатации.

Технические характеристики

Измерение/воспроизведение силы постоянного тока: 0 -22 мА/0 – 25 мА

Измерение/воспроизведение напряжения постоянного тока: 0 – 10 В/0 – 5 В

Измерение/воспроизведение сопротивления: 0 – 2 кОм/0 – 2 кОм

НСХ термопар и термометров сопротивления в соответствии с ГОСТ 6651-2009, ГОСТ Р 8.585-2001: 30 типов

Предел допускаемой основной погрешности измерения/воспроизведения:

• силы постоянного тока:  от 0,000075·|ТВ| + 1 мкА
• напряжения постоянного тока: от 0,000075·|ТВ| + 5 мкВ
• сопротивления: от 0,000075·|ТВ| + 0,01 Ом

Одновременное воспроизведение и измерение сигналов с вычисление погрешности преобразования поверяемого измерительного преобразователя

Воспроизведение сигналов специальной формы – меандр или треугольник с конфигурируемыми периодом и пределами изменения, а также математическая обработка измерений:

• вычисление среднего
• СКО
• максимума/минимума

Внутренний архив поверок и серии измерений (на 196 приборов)

Автоматическая и/или ручная компенсация термо-ЭДС холодного спая

Жидкокристаллический графический дисплей с подсветкой

Защита от воздействия пыли и воды: IP54 по ГОСТ 14254

Питание: 4 аккумулятора 1,2 В (NiCd, NiMH - типоразмера АА) или сетевой адаптер 220 В/50 Гц

Исполнение: общепромышленное

Средний срок службы: не менее 8 лет

Межповерочный интервал: 1 года

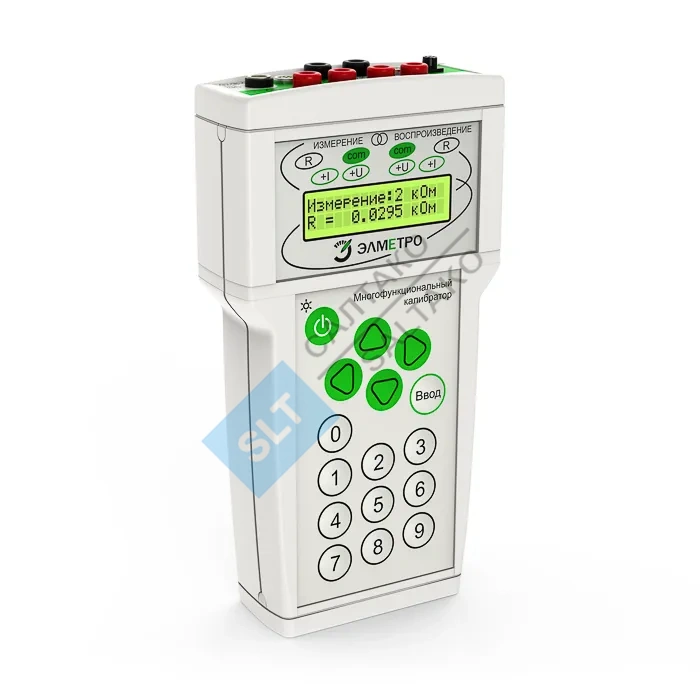

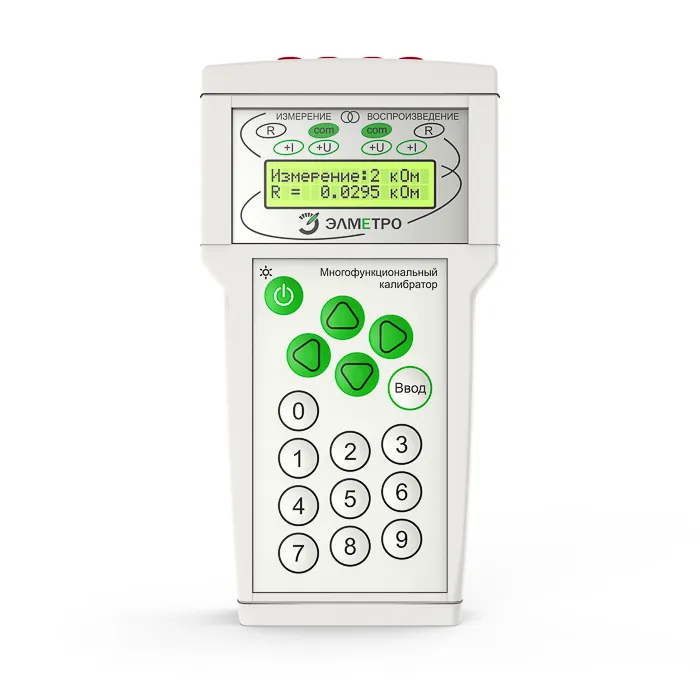

Калибратор выполнен в виде портативного ручного прибора в пластмассовом корпусе, на лицевой поверхности которого размещены клавиатура и жидкокристаллический буквенно-цифровой дисплей.

На верхней панели калибратора расположены гнёзда и разъёмы для подключения к внешним электрическим цепям, поверяемым приборам, гнездо для подключения блока питания от сети переменного тока 220 В и гнездо для подключения кабеля связи с ПК.

Под съёмной крышкой на нижней панели калибратора установлена аккумуляторная батарея для обеспечения работы прибора в автономном режиме.

Калибратор содержит в своем составе следующие основные узлы:

• узел питания и пользовательского интерфейса (HMI);
• узел измерения;
• узел воспроизведения;
• аккумуляторную батарею.

Питание калибратора осуществляется от встроенной аккумуляторной батареи или от комплектного внешнего блока питания от сети переменного тока 220 В. Прибор подключается к ПК через USB-интерфейс посредством специального кабеля.

Функциональные возможности

• Калибратор производит измерение и воспроизведение параметров электрических сигналов (напряжение, ток, сопротивление), сигналов термоэлектрических преобразователей температуры и термометров сопротивления в 3-х режимах:
  • измерение сигналов;
  • воспроизведение сигналов;
  • одновременное воспроизведение и измерение сигналов.
• В режиме измерения сигналов термоэлектрических преобразователей возможна автоматическая и/или ручная компенсация термо-ЭДС холодного спая.
• Функциональные возможности калибратора позволяют оперативно и просто вводить целевые значения воспроизводимого сигнала:
  • поразрядный ввод;
  • увеличение/уменьшение с заданным шагом;
  • переход от точки к точке по предварительному заданному сценарию (до 10 сценариев).
• Возможно воспроизведение сигналов специальной формы – меандр или треугольник с конфигурируемыми периодом и пределами изменения, а также математическая обработка измерений:
  • вычисление среднего;
  • СКО;
  • максимума/минимума.
• В режиме одновременного воспроизведения и измерения сигналов производится вычисление погрешности преобразования поверяемого измерительного преобразователя.
• Архивация данных позволяет вести архив поверок на 196 приборов.
