Калибратор многофункциональный ЭЛМЕТРО‑Паскаль‑03

Измерение напряжения постоянного тока: -1 – 1 В,-50 – 50 В

Предел допускаемой основной погрешности измерения/воспроизведения (ТВ - текущее значение измеряемой (воспроизводимой) величины):

• силы постоянного тока: от 0,00003*ТВ + 0,2 мкА
• напряжения постоянного тока: от 0,0002*ТВ + 0,0001 В

Жидкокристаллический дисплей с подсветкой

Защита от воздействия пыли и воды: IP54 по ГОСТ 14254

Питание: блок аккумуляторов или сетевой адаптер 220 В/50 Гц

Исполнение: общепромышленное, взрывозащищенное исполнение 0Ex ia IIC T4 Ga X

Средний срок службы: не менее 8 лет

Межповерочный интервал: 1 год

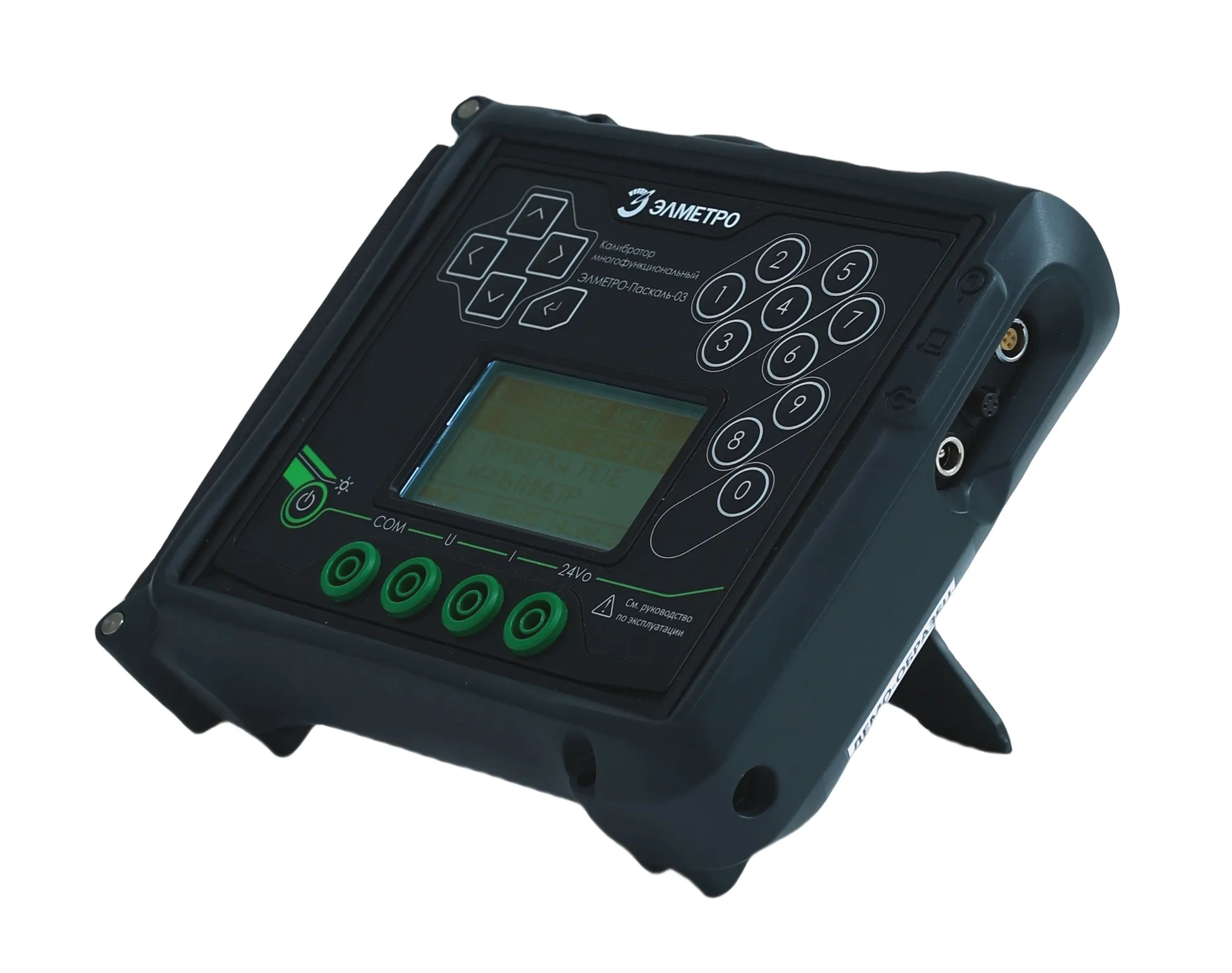

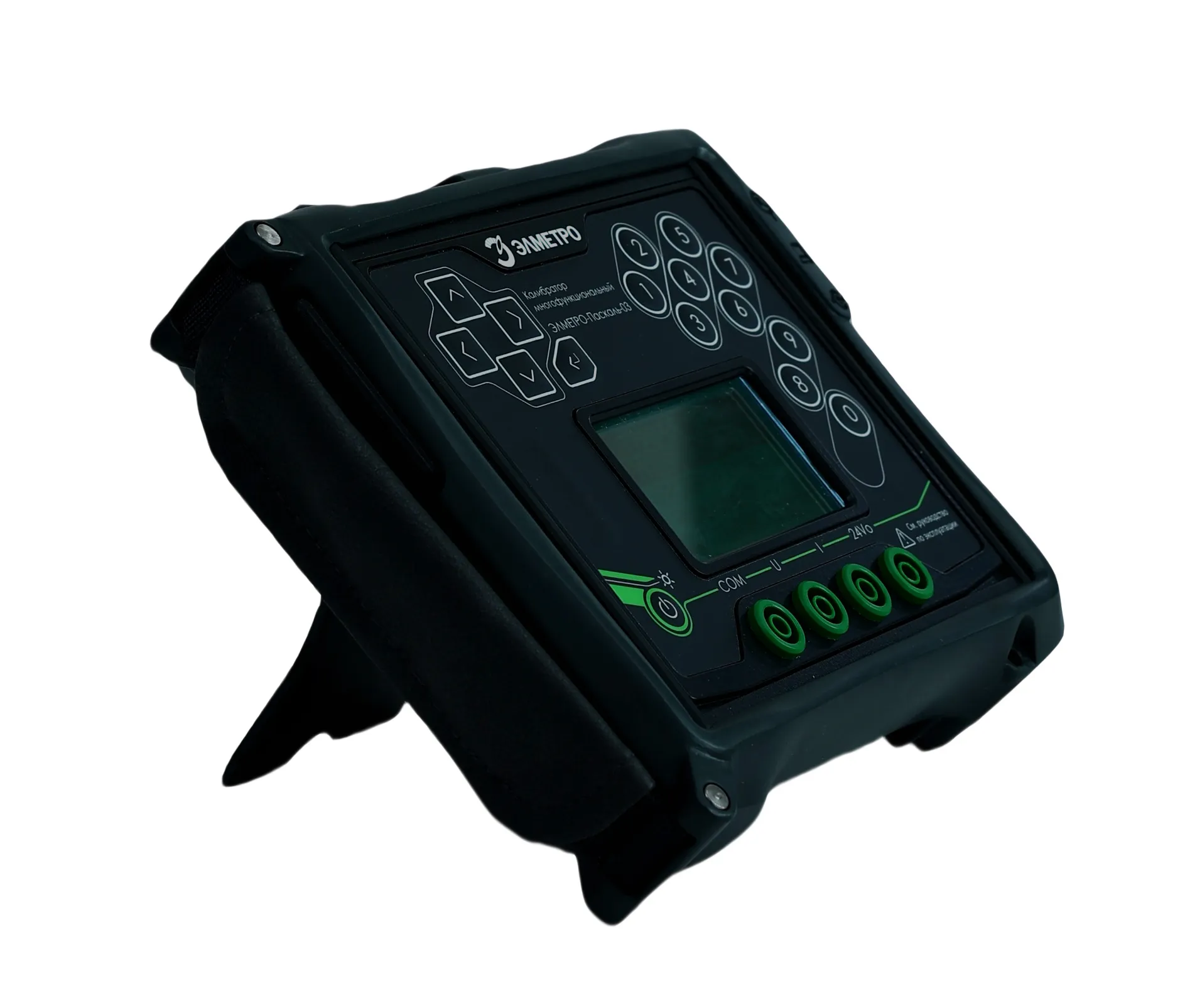

Электронный блок калибратора выполнен в портативном металлическом корпусе с накладками из нескользящей резины, с возможностью крепления к щиту.

На лицевой панели электронного блока расположены:

• мембранная клавиатура управления;
• ЖКИ;
• гнезда измерительных каналов и питания датчиков;

На правой боковой панели блока расположены:

• разъем подключения модуля давления;
• разъем подключения калибратора
• к персональному компьютеру (ПК);
• разъем для подключения зарядного устройства (блока питания) калибратора.

Питание калибратора осуществляется аккумулятора или от сети 220 В, 50 Гц от блока питания, который является и зарядным устройством.

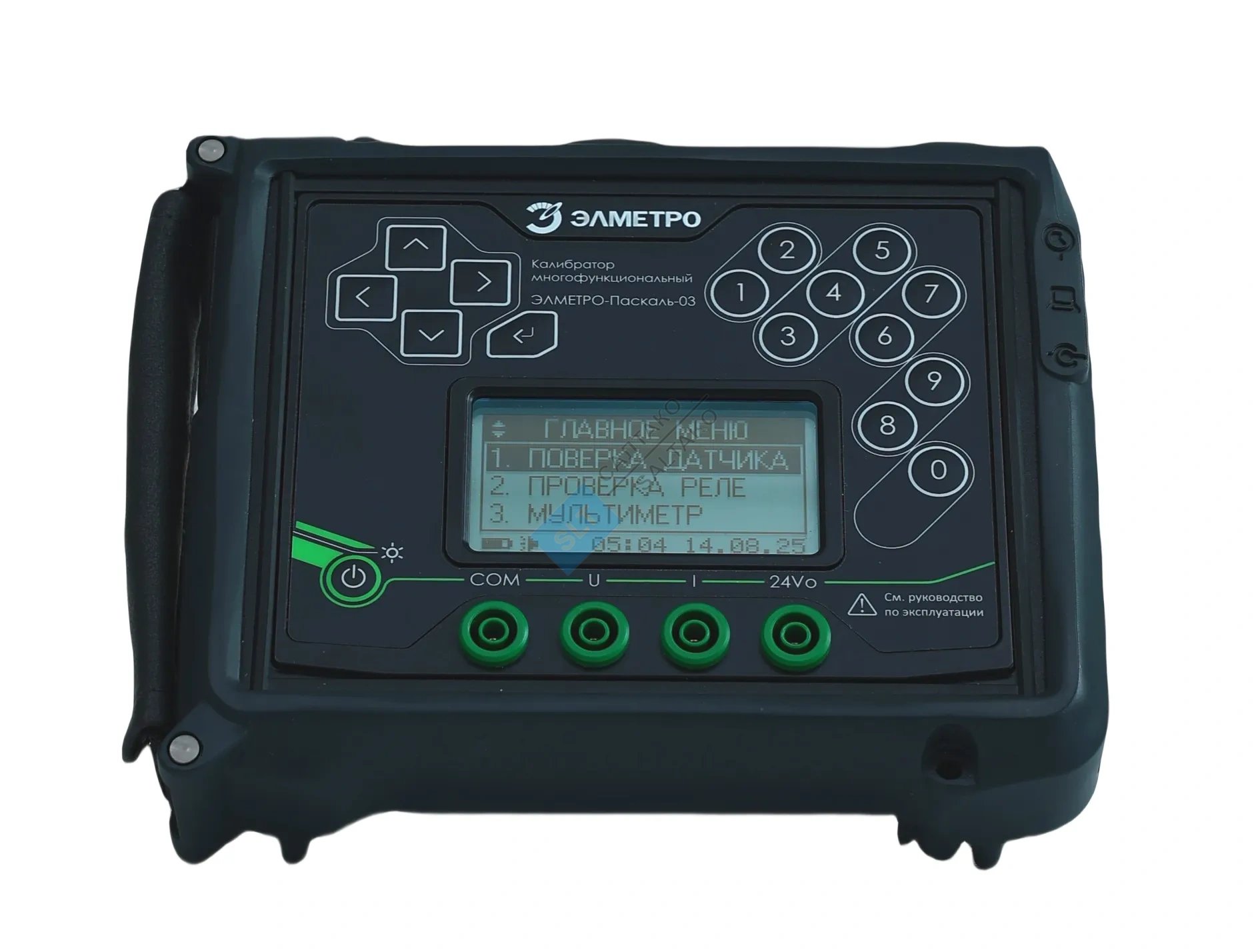

Рис. 1. Общий вид ЭЛМЕТРО-Паскаль-03

1 – Группа навигационных клавиш; 2 – Цифровые клавиши; 3 – Клеммы измерительных каналов; 4 – Клавиша «Питание/подсветка»

Функциональные возможности

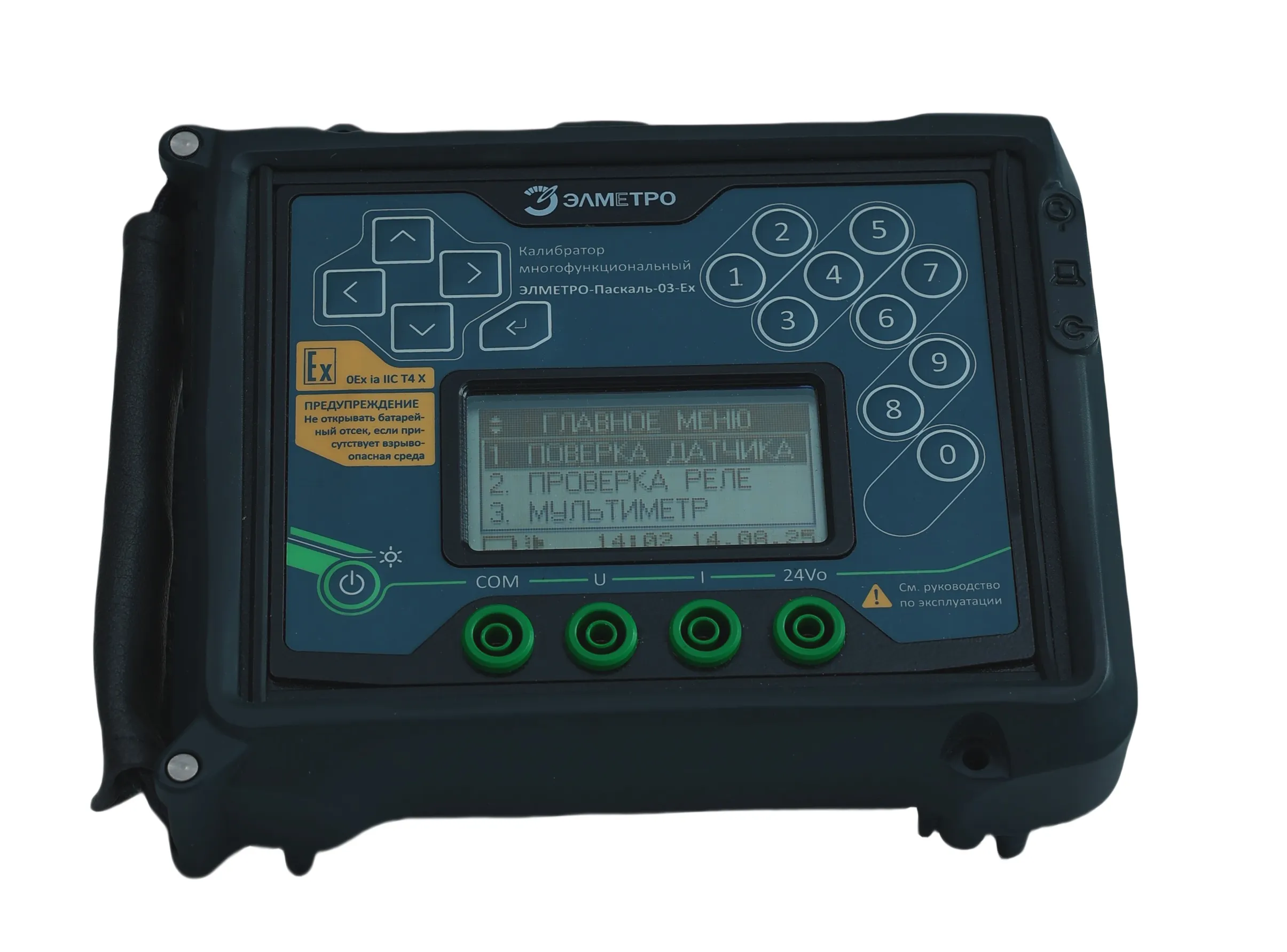

Калибраторы выпускаются в общепромышленном и взрывозащищённом исполнении. Калибраторы во взрывозащищённом исполнении имеют маркировку взрывозащиты 0Ex ia IIC T4 Ga X.

В электронном блоке калибратора встроен источник питания 24 В. Это дает возможность работать в «поле» без сетевого блока питания, в том числе во взрывоопасных зонах.

В режиме измерения давления калибратор осуществляет индикацию показаний, измеренных внешним преобразователем давления, подключенным к калибратору по цифровому интерфейсу. В качестве внешних преобразователей могут быть использованы любые средства измерения давления, включенные в Госреестр СИ РФ, имеющие совместимый с калибратором интерфейс (в том числе ЭЛМЕТРО-Паскаль-04, Метран-518).

Калибратор обеспечивает:

• воспроизведение давления с помощью внешних источников создания давления;
• измерение давления с использованием внешних преобразователей давления;
• коммуникацию с интеллектуальными датчиками по протоколу HART в объёме универсальных команд;
• измерение сигналов силы постоянного тока и напряжения постоянного тока;
• воспроизведение сигналов силы постоянного тока;
• сбор, хранение и передачу результатов измерений (калибровки) в компьютер;
• питание датчиков по токовой петле: 24 В общепромышленное исполнение, 22 В взрывозащищенное исполнение.
