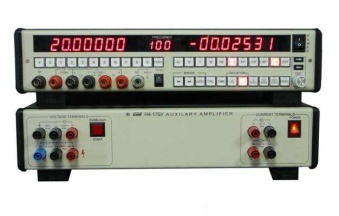

Многофункциональный калибратор Н4-17 Ритм

• Мобильность и малое время установки рабочего режима
• Постоянное напряжение в диапазоне: 0 - 1000 В
• Переменное напряжение в диапазоне: 50 мкВ - 710 В с частотой 0,1 Гц - 1 МГц
• Постоянный ток в диапазоне: 0 - 21 А
• Переменный ток в диапазоне: 1 мкА - 21 А с частотой 0,1 Гц - 10 кГц
• Сопротивление в диапазоне: 1, 10, ..., 108

Калибратор состоит из двух блоков:

• базовый блок - калибратор универсальный Н4-17, диапазон воспроизводимых напряжений и токов которого ограничен значениями 200 В и 2 А соответственно;
• блок усиления - Н4-17БУ, расширяющий диапазон воспроизводимых напряжений и токов до 1000 В и 20 А соответственно.

В основу построения базового прибора Н4-17 положен принцип функционального и конструктивного разделения прибора на функциональную (исполнительную) и управляющую секции (ИСП и УСП соответственно). Конструктивное разделение обусловлено необходимостью реализации «плавающих» (изолированных от корпуса) входных и выходных клемм прибора, что обеспечивает его работу с приборами и устройствами, один из входов (выходов) которых, независимо от полярности, гальванически связан с корпусом изделия. Функциональное разделение носит подчиненную роль и имеет целью сохранение степени конструктивной развязки между ИСП и УСП, т. к. последняя управляется (через интерфейс) от устройств с заземленными сигналами, не нарушая изолированности входных-выходных клемм ИСП.

В состав УСП базового прибора Н4-17 входит индикаторно-коммутационный блок, который кроме элементов индикации включает в свой состав центральный микропроцессор, управляющий ИСП и интерфейсом.

Блок усиления (Н4-17БУ) является как бы продолжением ИСП базового прибора. В этих блоках отсутствует управляющая секция, и управление ими осуществляется через УСП прибора Н4-17.

Базовый блок представляет собой многозначную меру напряжения (или тока), которые формируются из напряжения однозначной меры – источника опорного напряжения (ИОН).

Напряжение ИОН поступает на цифро-аналоговый преобразователь, где преобразуется в многоразрядную сетку напряжений при помощи усилителя с регулируемым коэффициентом передачи и через буферный усилитель, обеспечивающий требуемые нагрузочные характеристики калибратора, поступает на выходные клеммы.

Блок усиления (Н4-17БУ) обеспечивает масштабное усиление в 5 раз выходного напряжения базового блока (20-200 В и 20-140 В в режимах усиления постоянного и переменного напряжения соответственно), формируя предел 1000 В.

С выхода базового блока напряжение подается на вход четырех усилителей, особым образом соединенных, с динамическим диапазоном выходного напряжения каждого из них до 200 В (амплитудного значения).

Блок усиления Н4-17БУ реализует и функцию преобразователя напряжение-ток с коэффициентом преобразования (крутизной) 1 В/A. При этом диапазону входных напряжений от 0 до 21 В соответствует выходной ток от 0 до 21 А.

Программное обеспечение (ПО) прибора Н4-17 записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации калибратора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО контролируются при первичной поверке калибратора.

ПО осуществляет установку внутренней конфигурации составных частей калибратора, обеспечивая при этом соответствие его характеристик параметрам, заданным оператором.

Установка внутренней конфигурации калибратора, производится с учетом констант (весовых коэффициентов), которые определяются при проведении его калибровки и записываются в память управляющей части. Изменение значений констант приводит к изменению значения калибровочного идентификатора, которое указывается в свидетельстве о поверке и может быть выведено на индикаторе частоты лицевой панели калибратора для контроля.

Имеющийся в составе калибратора интерфейс позволяет управлять калибратором с помощью ПЭВМ, что делает возможным его использование в составе различных автоматизированных систем, однако изменить через интерфейс константы или модифицировать программное обеспечение невозможно.

Комплект поставки калибратора:

Модификации:

Н4-17 - Многофункциональный калибратор, в комплекте

Опции:

КМСИ.411182.030 Э1 - Калибратор универсальный Н4-17. Руководство по эксплуатации. Часть 2. Описание конструкции и электрических схем

776898-31 - Преобразователь GPIB-232CV-A

763001-02 - Кабель IЕЕЕ-488 (КОП)

КМСИ.434156.049 - Меры сопротивления Н4-12МС
