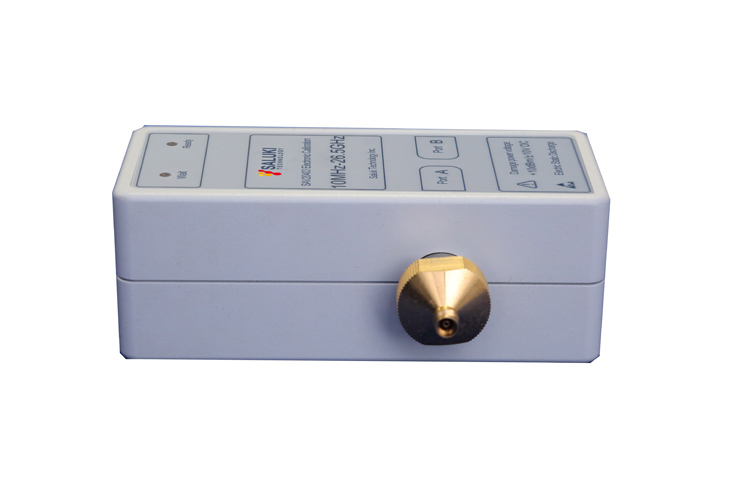

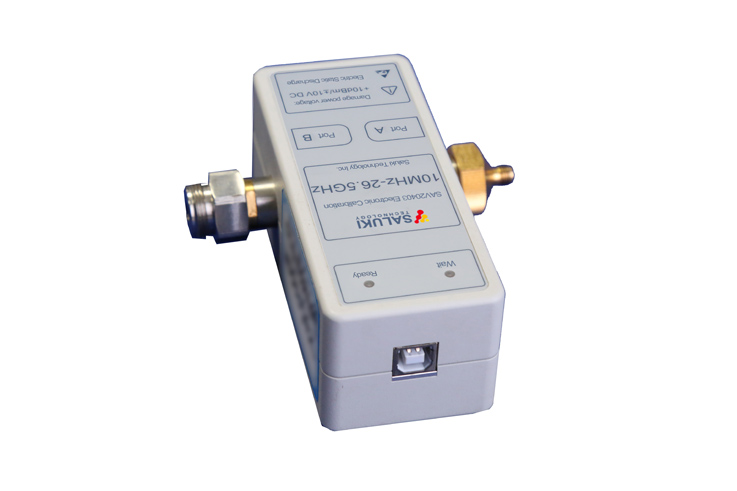

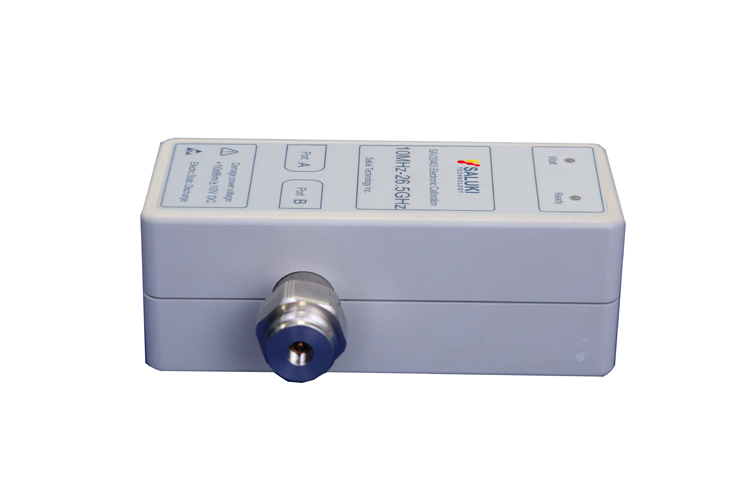

Электронный калибровочный модуль Saluki SAV20403

Широкий частотный диапазон от 10 МГц до 26,5 ГГц
Стандартный разъем F / M, дополнительный разъем FF / MM
Питание и связь через USB-порт
Прецизионный 2-портовый микроволновый ECal-модуль с высокой точностью
Совместимость с анализаторами цепей Saluki и анализаторами цепей Keysight серий ENA и PNA

Электронный калибровочный модуль Saluki SAV20403

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Комплект SAV20403 E-cal охватывает широкий диапазон частот от 10 МГц до 26,5 ГГц и обеспечивает хорошие характеристики калибровки. Этот 2-портовый модуль для разъемов 3,5 мм позволяет достичь более точных и точных измерений. SAV20403 отличается простотой в использовании, быстрой калибровкой и хорошими характеристиками. Он совместим с анализаторами цепей Saluki, а также с анализаторами цепей серии Keysight ENA и PNA.

По сравнению с наборами для механической калибровки, наборы для электронной калибровки обладают такими преимуществами, как удобное подключение, быстрая скорость калибровки, низкая искусственная ошибка, низкие потери, сопоставимая точность, а также вилка и розетка.

Широкий частотный диапазон от 10 МГц до 26,5 ГГц
Стандартный разъем F / M, дополнительный разъем FF / MM
Питание и связь через USB-порт
Прецизионный 2-портовый микроволновый ECal-модуль с высокой точностью
Совместимость с анализаторами цепей Saluki и анализаторами цепей Keysight серий ENA и PNA

Технические характеристики

Направленность	• 10 МГц - 500 МГц: ≥ 41 дБ • 500 МГц - 2 ГГц: ≥ 51 дБ • 2 ГГц - 10 ГГц: ≥ 46 дБ • 10 ГГц - 20 ГГц: ≥ 40 дБ • 20 ГГц - 26,5 ГГц: ≥ 36 дБ
Исходное соответствие	• 10 МГц - 500 МГц: ≥ 35 дБ • 500 МГц - 2 ГГц: ≥ 41 дБ • 2 ГГц - 10 ГГц: ≥ 38 дБ • 10 ГГц - 20 ГГц: ≥ 37 дБ • 20 ГГц - 26,5 ГГц: ≥ 33 дБ
Load Match	• 10 МГц - 500 МГц: ≥ 31 дБ • 500 МГц - 2 ГГц: ≥ 38 дБ • 2 ГГц - 10 ГГц: ≥ 45 дБ • 10 ГГц - 20 ГГц: ≥ 40 дБ • 20 ГГц - 26,5 ГГц: ≥ 36 дБ
Отслеживание передачи	• 10–500 МГц: ≤ 0,07 дБ • 500 МГц - 2 ГГц: ≤ 0,08 дБ • 2–10 ГГц: ≤ 0,08 дБ • 10–20 ГГц: ≤ 0,10 дБ • 20 ГГц - 26,5 ГГц: ≤ 0,14 дБ
Отслеживание отражений	• 10–500 МГц: ≤ 0,05 дБ • 500 МГц - 2 ГГц: ≤ 0,05 дБ • 2–10 ГГц: ≤ 0,08 дБ • 10–20 ГГц: ≤ 0,12 дБ • 20 ГГц - 26,5 ГГц: ≤ 0,13 дБ
Максимум. Входная мощность	+ 10 дБм
Физический порт	3,5 мм (стандартный M / F, опционально M / M или F / F)
