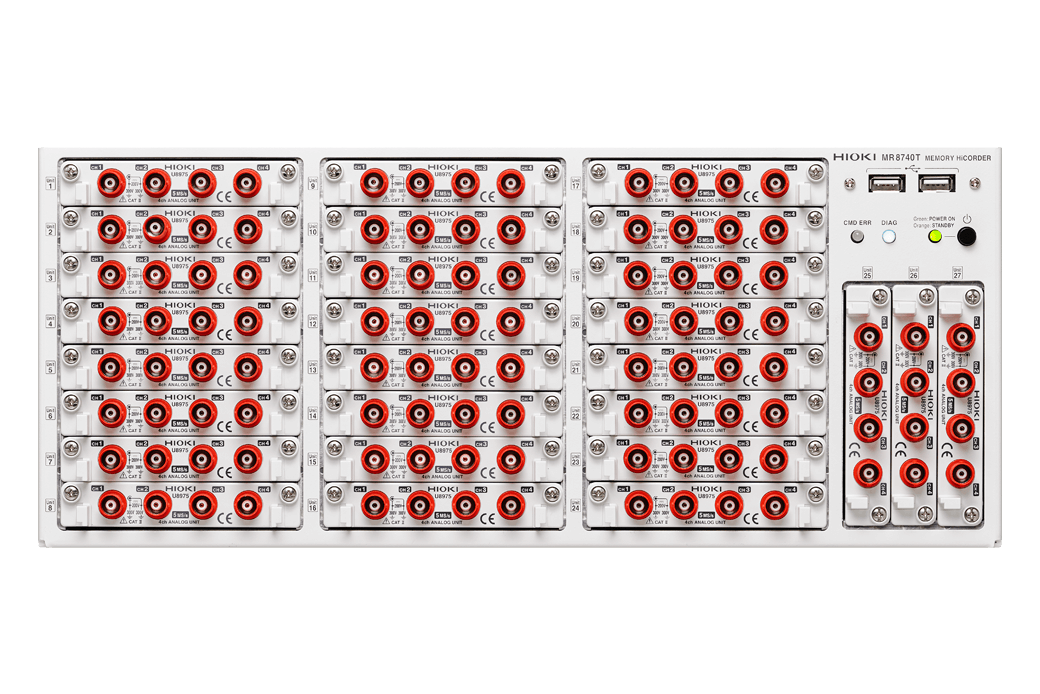

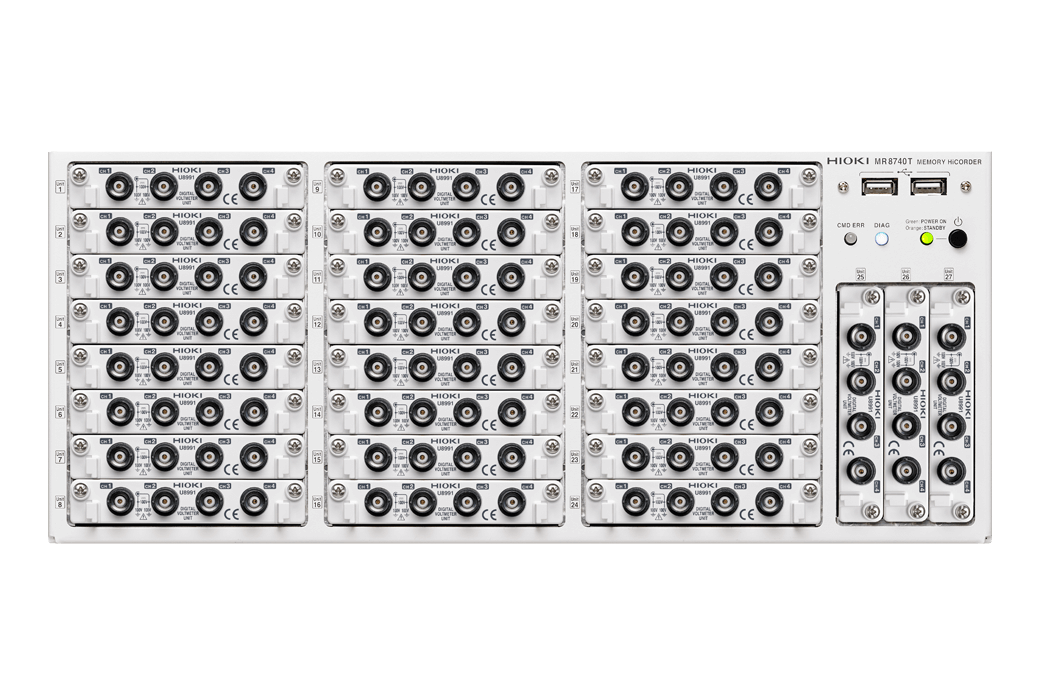

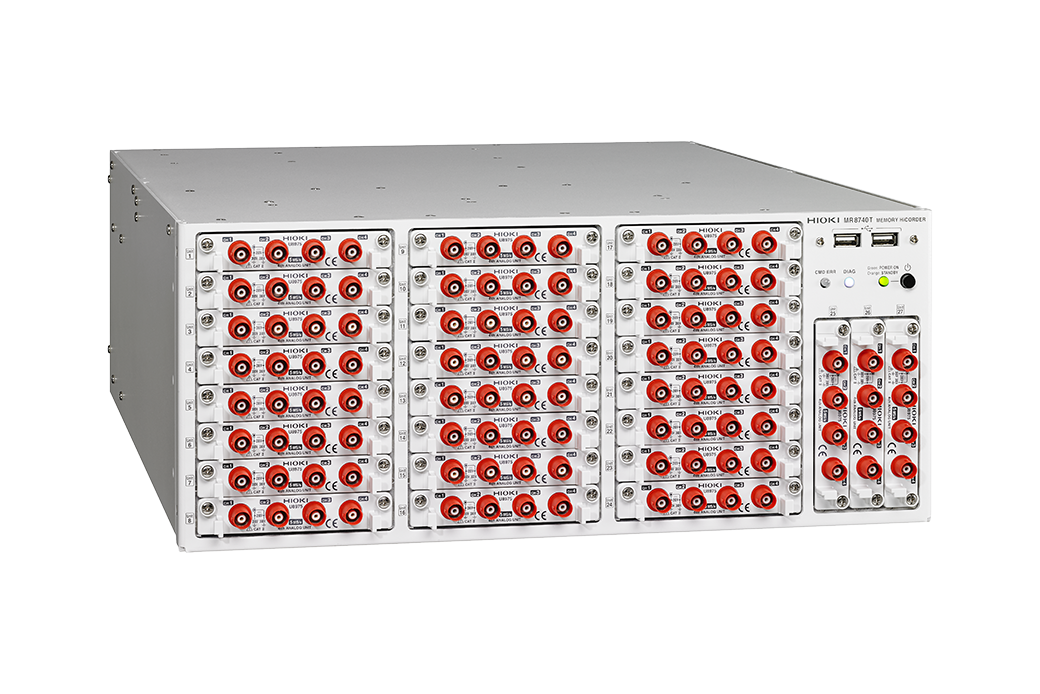

Регистратор сигналов многоканальный HIOKI MR8740T

MR8740T (MR8740-50) — это монтируемая в стойку система сбора данных, которая обеспечивает высокоскоростные многоканальные измерения по максимум 108 каналам. Генерируйте моделируемые сигналы и одновременно записывайте их с помощью подключаемых входных устройств, что делает регистратор формы сигнала идеальным для оценки многосигнальных устройств, таких как электронные блоки управления транспортными средствами (ЭБУ).

Основные характеристики

Количество входных единиц	Макс. 27 слотов
Количество каналов	[Использование U8975] Макс. 108 аналоговых каналов или 96 аналоговых каналов + 48 логических каналов (при использовании в сочетании с U8975 + 8973) [Использование 8966] Макс. 54 аналоговых канала или 48 аналоговых каналов + 48 логических каналов (при использовании в сочетании с 8966 + 8973) *Логическое устройство 8973 ограничено слотами 25–27, до 3 устройств. *Каналы аналогового устройства изолированы друг от друга и от шасси. Каналы логического устройства имеют общую землю с шасси.
Диапазоны измерений	100 мВ - 400 В fs, 12 диапазонов, разрешение: 1/2000 диапазона (при использовании 8966) 4 В - 200 В fs, 6 диапазонов, разрешение: 1/32000 диапазона (при использовании U8975) 100 мВ - 1000 В fs, 5 диапазонов, разрешение: 1/1000 000 диапазона (при использовании MR8990) 1 В, 10 В, 100 В fs, 3 диапазона, разрешение: 1/1000 000 диапазона (при использовании U8991)
Максимально допустимый вход	400 В постоянного тока (при использовании 8966; верхний предел напряжения, которое может быть приложено между входными клеммами без повреждения)
Макс. номинальное напряжение относительно земли	300 В переменного/постоянного тока (вход и прибор изолированы; между входными каналами и шасси; верхний предел напряжения, который может быть приложен между входными каналами без повреждения)
Частотные характеристики	DC до 5 МГц (-3 дБ, при использовании 8966)
Макс. скорость выборки	20 МС/с, все каналы одновременно, внешняя выборка: 10 МС/с
Функции измерения	Память (высокоскоростная запись)
Объем памяти	Всего установлено 1 G Word, 16 МВт/канал (при использовании 8966), 8 МВт/канал (при использовании U8975 или MR8990), 4 МВт/канал (при использовании U8991)
Внутреннее хранилище	SSD-накопитель 480 ГБ
Съемное хранилище	USB-накопитель ×8

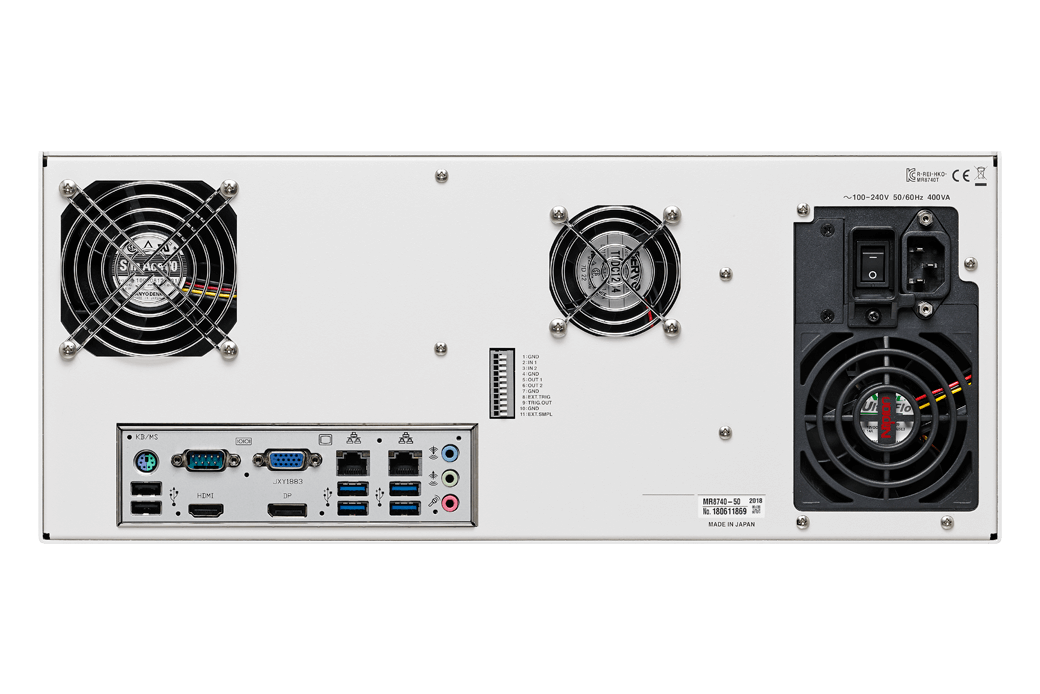

Выход монитора	VGA, HDMI, Display Port, рекомендуемое разрешение 1920 × 1080 точек или больше
Внешние интерфейсы	[LAN] 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 порта) (поддержка DHCP и DNS, FTP-сервер/клиент, HTTP-сервер) [USB] Разъем USB 3.0 серии A × 4, USB 2.0 × 4
Источник питания	100–240 В переменного тока, 50/60 Гц (макс. 400 ВА)
Размеры и масса	426 мм (16,77 дюйма)Ш × 177 мм (6,97 дюйма)В × 505 мм (19,88 дюйма)Г, 14,0 кг (493,8 унции) (только основной блок)
Включенные аксессуары	Кабель питания ×1, краткое руководство (буклет) ×1, руководство по эксплуатации (подробное издание) (CD-R) ×1, диск с приложениями (CD-R) ×1, пустая панель (только пустой слот), крепеж для установки в стойку

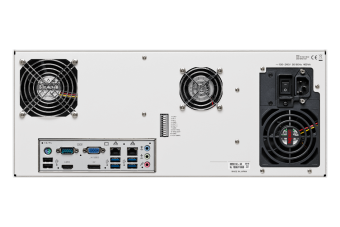

Регистратор сигналов многоканальный HIOKI MR8740T
(Логгер, Даталоггер, Архиватор)
